โมดูลรับส่งสัญญาณออปติคัล 200G QSFP56 SR4 AOC สายเคเบิล 3m สำหรับ 200G Ethernet OM4 MMF, ใช้พลังงานต่ำ, สอดคล้องกับ CMIS
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 200G QSFP56 SR4 AOC 3M |
| เอกสาร: | 200G QSFP56 SR4 AOC 3m.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | โมดูลตัวรับส่งสัญญาณแสง | รุ่นหมายเลข: | CC-QRRAOC3-SD |
|---|---|---|---|
| ผลงาน: | 200G QSFP56 SR4 AOC 3M | ความเร็ว: | 200 กรัม |
| ข้อมูลจำเพาะ: | 400*265*100 มม. | เสียบร้อนได้: | ใช่ |
| แรงดันไฟฟ้า: | 3.3 โวลต์ | อุณหภูมิกรณีทำงาน: | เชิงพาณิชย์ 0–70 ° C; 10G เสนอตัวเลือกอุตสาหกรรม –40–85 ° C |
| การจัดการ / การวินิจฉัย: | ความเร็วสูง: CMIS Rev 5.0+ พร้อมI²C; 10G: SFF-8472 DDM พร้อมI²C | แอปพลิเคชัน: | Ethernet Data-Center, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation |
| การปฏิบัติตามกฎระเบียบ / สิ่งแวดล้อม: | CE/FCC/UL/TUV/ROHS | เงื่อนไข: | ใหม่ |
| เน้น: | โมดูลรับส่งสัญญาณออปติคัล QSFP56 SR4 AOC,โมดูลรับส่งสัญญาณออปติคัลที่สอดคล้องกับ CMIS,โมดูลรับส่งสัญญาณออปติคัลพร้อมสายเคเบิล 3m |
||
รายละเอียดสินค้า

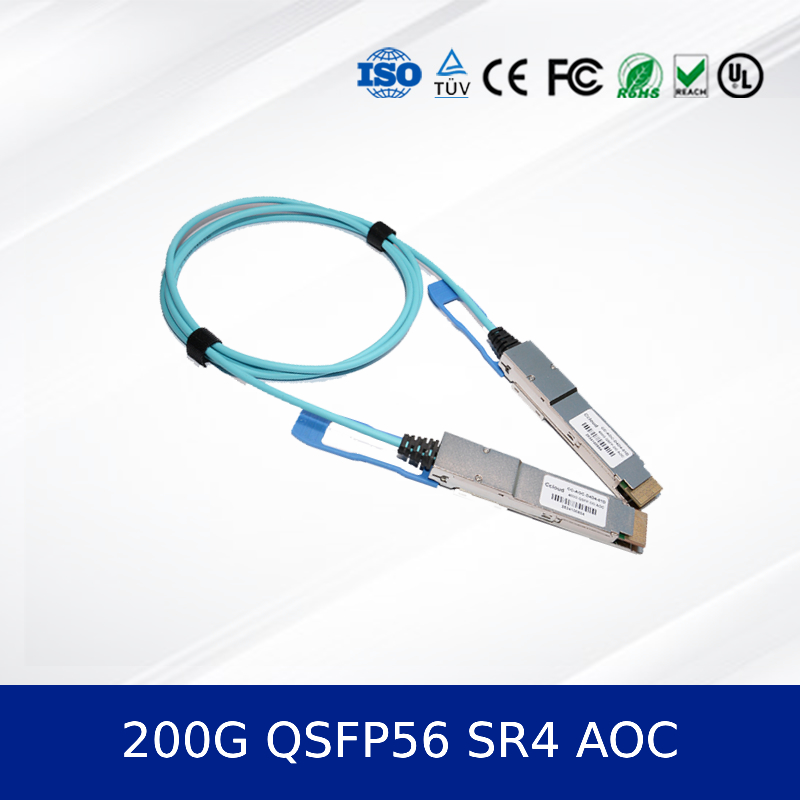

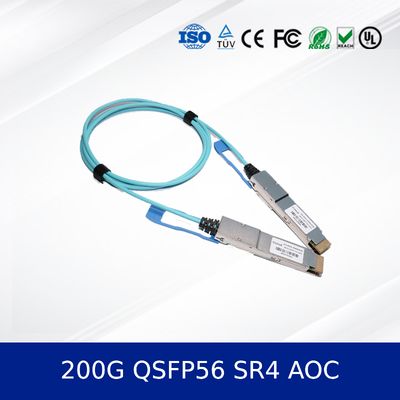

200G QSFP56 SR4 AOC 3m
ส่งความเร็วสูง เชื่อมต่อที่น่าเชื่อถือสําหรับศูนย์ข้อมูลและการคํานวณที่มีความสามารถสูง (HPC)200G QSFP56 SR4 AOC 3mสายไฟฟ้าออฟติกแอคทีฟ (AOC)โมดูลเครื่องรับสัญญาณแสงโครงการนี้ถูกออกแบบมาเพื่อให้มีประสิทธิภาพและการทํางานในสภาพแวดล้อมที่ต้องการ
จุดขายสําคัญ
- ปัจจัยรูปแบบ QSFP56 ที่ติดต่อได้ร้อน เพื่อการจัดจําหน่ายและบํารุงรักษาง่าย
- รองรับอัตราการส่งข้อมูล 200Gbps (4x50G PAM4) ผ่านเส้นใยหลายรูปแบบ
- ระยะทางถึง 100 เมตรบน OM4 MMF และ 70 เมตรบน OM3 MMF
- การบริโภคพลังงานที่ต่ํา โดยทั่วไปต่ํากว่า 4W ต่อพอร์ต
- สอดคล้องกับมาตรฐานอุตสาหกรรมรวมถึง QSFP56 MSA, SFF-8636 และ IEEE 802.3cd
ภาพรวมสินค้า
รายการ200G QSFP56 SR4 AOCออกแบบมาเพื่อเชื่อมต่อการสื่อสารข้อมูลระยะสั้น ความเร็วสูง มันรวมช่อง Full-Duplex ที่เป็นอิสระสี่ช่อง ซึ่งแต่ละช่องทํางานที่ 26.56 GBaud (53.125 Gbps กับการโค้ด PAM4)จําหน่ายความกว้างแบนด์วิทรวม 200 Gbpsนี่โมดูลออปติกเป็นทางออกที่เหมาะสมสําหรับการเปลี่ยนสายท่อทองแดงที่ใหญ่กว่า โดยให้ความสามารถในการใช้งานที่ยาวนานกว่า ความหนาแน่นของความกว้างแบนด์วิทที่สูงกว่า และความแข็งแกร่งต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
200G QSFP56 SR4 AOC 3m ลักษณะ
- ปัจจัยรูปแบบ QSFP56 ที่ติดต่อได้ร้อน
- 4 ช่องขนานโมดูลเครื่องรับสัญญาณแสง.
- เครื่องส่ง VCSEL 850nm และเครื่องรับ PIN photodetector
- ซีดีอาร์ (นาฬิกาและการฟื้นฟูข้อมูล) ที่ติดตั้งทั้งช่องส่งและช่องรับ
- การบริโภคพลังงานที่ต่ํา: < 4W โดยทั่วไป
- การติดตามการวินิจฉัยดิจิตอล (DDM) ผ่านอินเตอร์เฟซ I2C
- สอดคล้องกับ RoHS
เทคโนโลย
AOC นี้ใช้เทคโนโลยีการปรับปรุง PAM4 (Pulse Amplitude Modulation 4-level)ทําให้ความสามารถในการถ่ายทอดข้อมูลเพิ่มเป็นสองเท่า เมื่อเทียบกับการปรับปรุง NRZ แบบดั้งเดิม โดยไม่ต้องเพิ่มความต้องการความกว้างของแบนด์เวท. มันสอดคล้องกับ QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 Ethernet มาตรฐาน, และ CMIS (Common Management Interface Specification) ฉบับที่ 40อินเตอร์เฟซไฟฟ้าคือ 200GAUI-4
หลักการทํางาน
AOC ทําหน้าที่โดยการแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติก เพื่อส่งผ่านสายไฟฟೈเบอร์หลายแบบที่ฝังไว้ด้านตัวส่งใช้ VCSEL (Vertical-Cavity Surface-Emitting Laser) เพื่อแปลงสัญญาณความแตกต่างทางไฟฟ้าที่เข้า (TX1P/N เป็น TX4P/N) เป็นกระแทกแสงวงกระแทกเหล่านี้เดินทางผ่านเส้นใย ณ ปลายตัวรับ กลุ่มไฟฟ้าโฟตดิโอเดส PIN จะตรวจจับวงกระแทกแสงและแปลงมันกลับเป็นสัญญาณความแตกต่างทางไฟฟ้า (RX1P / N เป็น RX4P / N)วงจร CDR ที่บูรณาการในทั้งสองปลายให้ความสมบูรณ์แบบของสัญญาณและการฟื้นฟูเวลา.
การใช้งาน
- การเชื่อมโยงระหว่างศูนย์ข้อมูลและกระดูกสันหลัง
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC)
- อุปัญญาประดิษฐ์ (AI) และฝึกหัดเครื่องจักร
- โครงสร้างระบบเครือข่ายภายในเครือข่ายพื้นที่เก็บข้อมูล (SAN)
- การเชื่อมต่อสวิทช์บนเรค (ToR) กับเซอร์เวอร์หรือสวิทช์อื่นๆ
มันเข้ากันได้กับสวิตช์และแอพแทคเตอร์แบรนด์หลักที่รองรับตัวประกอบรูปแบบ QSFP56 และโปรโตคอล 200G Ethernet หรือ InfiniBand HDR
รายละเอียดและคู่มือการเลือก
รายละเอียดเทคนิค
| ปริมาตร | มูลค่า |
|---|---|
| อัตราข้อมูล (รวม) | 212.5 Gbps (4×53.125 Gbps PAM4) |
| ระยะทางสูงสุด (OM4 / OM3 MMF) | 100 เมตร / 70 เมตร |
| ความยาวคลื่น | 850 nm |
| การบริโภคพลังงาน | < 4W แบบ |
| โลเตชั่นไฟฟ้า | 3.3 V ± 5% |
| อุณหภูมิการทํางานกรณี | 0°C ถึง +70°C |
| อินเตอร์เฟซ (ไฟฟ้า) | 200GAUI-4 |
| อินเตอร์เฟซ (ออตติก) | เครื่องเชื่อม MPO-12 |
| การตรวจสอบ | การติดตามการวินิจฉัยดิจิตอล (SFF-8636) |
ข้อมูลการสั่งซื้อ
| เลขส่วน | ความยาวของสาย | ประเภทเส้นใย |
|---|---|---|
| CC-QRRAOC3-SD | 3 เมตร | OM3 |
| CC-QRRAOC5-SD | 5 เมตร | OM3 |
| CC-QRRAOC7-SD | 7 เมตร | OM3 |
| CC-QRRAOCX-SD | 10 เมตร | OM3 |
ข้อดี
- ระยะทางและความกว้างของแบนด์วิธสูงกว่าให้ความห่างที่ยาวนานขึ้น (ถึง 100m) และความกว้างแบนด์เบดที่สูงกว่า DACs ที่ไม่ทํางาน ซึ่งมักจํากัดกับระยะทางที่สั้นกว่า (<5m)
- อิสระจาก EMI:สายไฟฟ้าออปติกมีความคุ้มกันต่อการรบกวนของแม่เหล็กไฟฟ้า ทําให้การส่งข้อมูลมั่นคงในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้า
- ลดน้ําหนักและขนาด:หนาและเบากว่าสายทองแดงที่เท่าเทียมกัน เพื่อปรับปรุงการไหลของอากาศและอํานวยความสะดวกในการจัดการสายไฟฟ้าในราคที่มีความหนาแน่นสูง
- พลังงานต่ํา:ใช้พลังงานน้อยกว่าสารแก้ไขทองแดงที่ทํางานสําหรับระยะทางเกินไม่กี่เมตร ส่งผลให้มีค่าใช้จ่ายในการดําเนินงานที่ต่ํากว่า (OPEX) และศูนย์ข้อมูลที่ทํางานเย็นกว่า
- การคุ้มครองการลงทุนรายการโมดูลเครื่องรับสัญญาณแสงการออกแบบที่คล้ายกับอนาคต800 กรัม OSFPเทคโนโลยีใหม่ๆ ให้ความเหมาะสมและสามารถปรับขนาดได้
บริการและการสนับสนุน
เรายืนอยู่เบื้องหลังผลิตภัณฑ์ของเรา ด้วยการให้บริการที่ครบวงจร ซึ่งรวมถึงการรับประกันจํากัดมาตรฐาน ระยะเวลาในการดําเนินการที่น่าเชื่อถือสําหรับการสั่งซื้อจํานวนมาก และการเข้าถึงการให้คําปรึกษาทางเทคนิคก่อนการขายทีมงานสนับสนุนของเราพร้อมที่จะช่วยในการแก้ไขปัญหาของการบูรณาการ และรับประกันผลงานที่ดีที่สุดภายในสภาพแวดล้อมเครือข่ายเฉพาะของคุณ.
คําถามที่พบบ่อย (FAQ)
Q1: ความแตกต่างระหว่าง AOC และ DAC (Direct Attach Copper Cable) คืออะไร?
A: AOCs ใช้ไฟเบอร์ออปติก ทําให้มีความยาวนาน (ถึง 100m), ความต้านทานต่อ EMI และน้ําหนักต่ํากว่าน้ําหนักกว่า, และอาจมีความเปราะบางต่อ EMI.
คําถามที่ 2: AOC นี้เข้ากับพอร์ต 100G QSFP28 ไหม?
A: เครื่องเชื่อมทางกายภาพถูกออกแบบมาสําหรับพอร์ต QSFP56 ขณะที่ความสอดคล้องทางไฟฟ้าอาจเป็นไปได้ในบางกรณีที่แตก (เช่น 200G ถึง 2x100G)โดยหลักแล้วมันต้องการพอร์ต QSFP56 เป็นพื้นเมืองสําหรับการทํางาน 200Gตรวจสอบรายการความสอดคล้องของสวิทช์ / แอดป์เตอร์เสมอ
Q3: การบริโภคพลังงานทั่วไปของสายไฟฟ้านี้คืออะไร?
A: การบริโภคพลังงานทั่วไปต่ํากว่า 4W ทําให้มันเป็นทางเลือกที่ประหยัดพลังงานสําหรับการใช้งานความหนาแน่นสูง
Q4: ผมสามารถใช้ AOC นี้กับไฟเบอร์ OM5 ได้หรือไม่?
ตอบ: ครับ AOC นี้สามารถใช้งานกับไฟเบอร์มัลติโมด OM5 และสามารถใช้ได้ระยะทางที่กําหนดได้สูงสุด 100 เมตร
ข้อควรระวัง
- การจัดการ:หลีกเลี่ยงการบิดสายไฟฟ้าเกินรัศมีบิดขั้นต่ํา (30 มม.) เพื่อป้องกันความเสียหายถาวรต่อเส้นใยภายใน
- ความเหมาะสม:ตรวจสอบความสอดคล้องกับสวิตช์, รูเตอร์, หรือตัวปรับแบบเฉพาะของคุณก่อนการซื้อ. ขณะที่สอดคล้องกับมาตรฐาน, การนําไปใช้สามารถแตกต่างกันได้
- สังคมใช้งานและเก็บสายไฟฟ้าภายในช่วงอุณหภูมิและความชื้นที่กําหนดไว้ เพื่อให้มั่นใจและใช้ได้นาน
- การทําความสะอาดให้ เครื่องเชื่อมไฟฟ้าสะอาดและคุ้มกันด้วยเครื่องปิดฝุ่น เมื่อไม่ใช้งาน เครื่องเชื่อมไฟฟ้าที่ปนเปื้อน อาจทําให้การทํางานเสื่อมลงอย่างมาก
- อุปกรณ์อิเล็กทรอนิกส์:ติดตามมาตรฐานการป้องกัน ESD ในระหว่างการจัดการ เพื่อป้องกันความเสียหายของอิเล็กทรอนิกส์ภายใน
