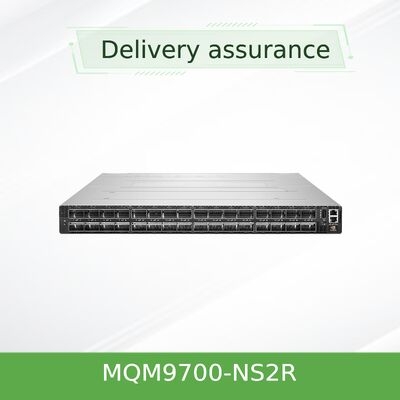

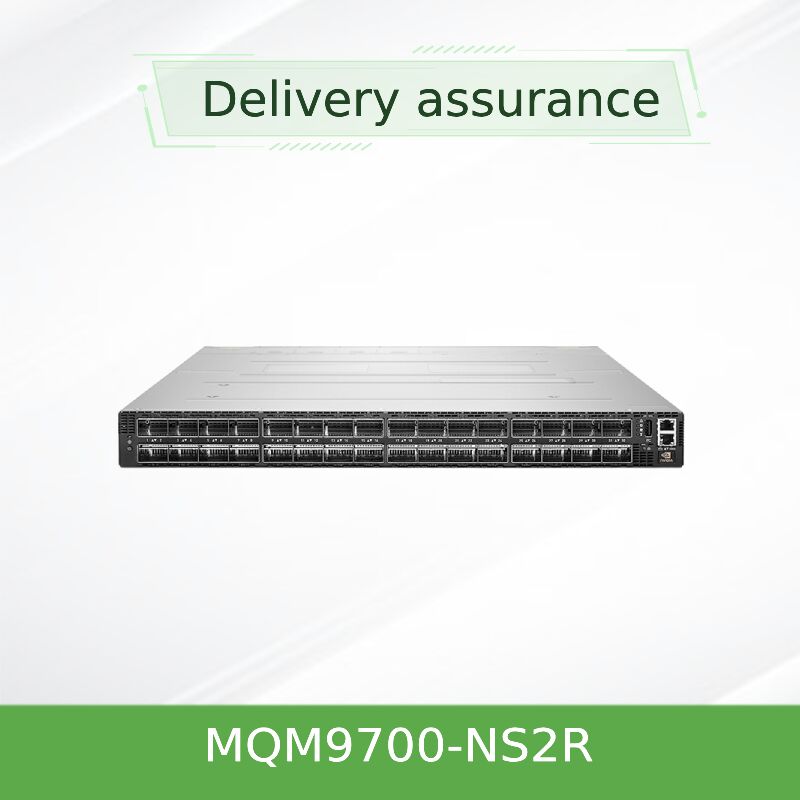

NVIDIA Quantum-2 QM9700-NS2R 64-Port 400G InfiniBand Managed Switch เครื่องเปลี่ยนที่จัดการได้
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MQM9700-NS2R (920-9B210-00RN-0M2) | อัตราการส่งผ่าน: | 400ก |
|---|---|---|---|
| พอร์ต: | 64 | เทคโนโลยี: | Infiniband |
| ความเร็วสูงสุด: | NDR | แพคเกจการขนส่ง: | การบรรจุ |
| เน้น: | NVIDIA Quantum-2 400G InfiniBand สวิตช์,สวิตช์ที่จัดการด้วย InfiniBand 64-port,สวิตช์เครือข่าย Mellanox Quantum-2 |
||
รายละเอียดสินค้า
ประสิทธิภาพ NDR 400Gb/s ต่อพอร์ตชั้นนำของอุตสาหกรรม | ทรูพุตโดยรวม 51.2 Tb/s | การประมวลผลในเครือข่าย SHARPv3 | ความหน่วงต่ำพิเศษสำหรับเครือข่าย AI และ HPC
NVIDIA Quantum-2 QM9700-NS2R เป็นสวิตช์ InfiniBand ขนาด 1U ที่มีการจัดการเต็มรูปแบบ ให้แบนด์วิดท์แบบไม่ปิดกั้น 64 พอร์ตที่ 400Gb/s (NDR) อย่างที่ไม่เคยมีมาก่อน ออกแบบมาสำหรับ AI ขนาดใหญ่ การวิจัยทางวิทยาศาสตร์ และคลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC) ช่วยให้สามารถปรับขนาดได้อย่างมหาศาลด้วยทรูพุตแบบสองทิศทางรวม 51.2 Tb/s และแพ็กเก็ตมากกว่า 6.65 หมื่นล้านแพ็กเก็ตต่อวินาที ใช้ประโยชน์จาก SHARPv3, adaptive routing และ RDMA, QM9700-NS2R เร่งการเคลื่อนย้ายข้อมูลและการประมวลผลในเครือข่ายสำหรับเวิร์กโหลดที่ต้องการมากที่สุด
- Radix ของสวิตช์: 64 พอร์ต 400G แบบไม่ปิดกั้น (ขั้วต่อ OSFP 32 ตัว)
- ทรูพุต: 51.2 Tb/s แบบสองทิศทางรวม
- อัตราแพ็กเก็ต: >6.65 หมื่นล้านแพ็กเก็ตต่อวินาที (BPPS)
- SHARPv3: ปรับปรุงการเร่งความเร็ว AI 32 เท่าเมื่อเทียบกับรุ่นก่อนหน้า
- การไหลเวียนของอากาศ: การไหลเวียนของอากาศย้อนกลับจากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P) เหมาะสำหรับการกักเก็บอากาศร้อน
- การจัดการ: ตัวจัดการซับเน็ตบนบอร์ดสำหรับโหนดสูงสุด 2,000 โหนด, MLNX-OS, CLI, WebUI, SNMP, JSON API
- แหล่งจ่ายไฟและระบบระบายความร้อน: PSU แบบสลับได้ขณะทำงานที่ซ้ำซ้อน 1+1, ชุดพัดลมที่สลับได้ขณะทำงาน, ตัวเลือกจากหน้าไปหลังหรือหลังไปหน้า (กำหนดค่า C2P)
สร้างขึ้นบนแพลตฟอร์ม NVIDIA Quantum-2, ซีรีส์ QM9700 กำหนดนิยามใหม่ของความหนาแน่นและประสิทธิภาพของสวิตช์ในศูนย์ข้อมูล QM9700-NS2R (มีการจัดการ, การไหลเวียนของอากาศ C2P) รวม 64 พอร์ต 400Gb/s InfiniBand ในแชสซี 1U ขนาดกะทัดรัด รองรับเทคโนโลยีพอร์ตสปลิตเพื่อส่งมอบสูงสุด 128 พอร์ตที่ 200Gb/s, นำเสนอโทโพโลยีที่ยืดหยุ่น เช่น Fat Tree, DragonFly+, SlimFly และ Torus หลายมิติ ความเข้ากันได้แบบย้อนหลังกับรุ่น InfiniBand ก่อนหน้าช่วยให้มั่นใจได้ถึงการรวมเข้ากับโครงสร้างพื้นฐานที่มีอยู่ได้อย่างราบรื่น ด้วยการวัดค่าขั้นสูง, การควบคุมความแออัด และความสามารถของเครือข่ายที่ซ่อมแซมตัวเองได้, สวิตช์นี้เพิ่มทรูพุตของแอปพลิเคชันให้สูงสุดในขณะที่ทำให้การดำเนินงานง่ายขึ้น

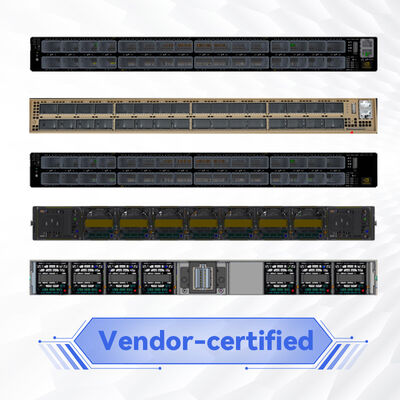

ช่อง OSFP 32 ช่อง รองรับ 400G NDR หรือ 128x200G ผ่านสายเคเบิลสปลิตเตอร์, ให้สวิตช์ InfiniBand แบบ Top-of-Rack ที่หนาแน่นที่สุดในฟอร์มแฟกเตอร์ 1U

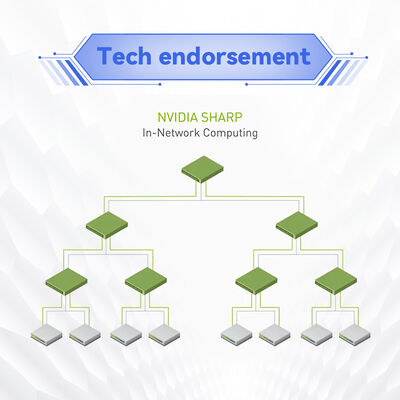

โปรโตคอล NVIDIA Scalable Hierarchical Aggregation and Reduction รุ่นที่สาม เร่งการดำเนินการรวมของ AI ได้ถึง 32 เท่า, ลดการเคลื่อนย้ายข้อมูลและความหน่วง
Remote Direct Memory Access (RDMA) และ adaptive routing ขจัดคอขวด, ในขณะที่การแมป Virtual Lane และการควบคุมความแออัดที่ได้รับการปรับปรุง รักษาประสิทธิภาพที่สม่ำเสมอ
การสลับไปยังระบบสำรองอัตโนมัติ, การส่งซ้ำระดับลิงก์ และความสามารถในการตรวจสอบขั้นสูง รับประกันการดำเนินงานที่ไม่หยุดชะงักสำหรับเวิร์กโหลดที่สำคัญ
ตัวจัดการซับเน็ตบนบอร์ด รองรับโหนดสูงสุด 2000 โหนดทันที; การจัดการแชสซีเต็มรูปแบบผ่าน CLI, WebUI, SNMP และ JSON/REST API
ปรับให้เหมาะสมสำหรับการออกแบบคลัสเตอร์ที่ปรับขนาดได้และคุ้มค่า; Radix ความหนาแน่นสองเท่าช่วยลดชั้นเครือข่ายและลดต้นทุนรวมในการเป็นเจ้าของ
แพลตฟอร์ม Quantum-2 รวมเทคโนโลยี SerDes 400G ล่าสุดของ NVIDIA, ให้ความจุสวิตชิ่ง 51.2 Tb/s นวัตกรรมหลัก ได้แก่ SHARPv3 การประมวลผลในเครือข่าย, ซึ่งลดภาระการดำเนินการรวมจากโหนดประมวลผล, ปรับปรุงประสิทธิภาพการฝึก AI อย่างมาก สวิตช์ใช้ประโยชน์จาก Remote Direct Memory Access (RDMA) เพื่อข้ามโอเวอร์เฮดของเคอร์เนล, ให้ความหน่วงระดับไมโครวินาที Adaptive routing กระจายทราฟฟิกแบบไดนามิกไปยังหลายเส้นทางเพื่อหลีกเลี่ยงจุดร้อน, ในขณะที่คุณภาพของบริการ (QoS) ที่ได้รับการปรับปรุงและการแมป Virtual Lane (VL) รับประกันแบนด์วิดท์สำหรับแอปพลิเคชันที่สำคัญ QM9700-NS2R ยังรวมการวัดค่าขั้นสูงสำหรับการตรวจสอบเครือข่ายแบบเรียลไทม์และความสามารถในการซ่อมแซมตัวเองที่กำหนดเส้นทางการจราจรใหม่โดยอัตโนมัติเพื่อหลีกเลี่ยงความล้มเหลวของลิงก์
- คลัสเตอร์ AI และ Machine Learning: สวิตช์ NDR ที่มี Radix สูง ช่วยให้สามารถใช้ซูเปอร์คอมพิวเตอร์ GPU ขนาดใหญ่พร้อม SHARPv3 เร่งการดำเนินการรวมของ NCCL
- ศูนย์วิจัย HPC: โทโพโลยี SlimFly หรือ Fat Tree เชื่อมต่อโหนดหลายพันโหนดด้วยความหน่วงต่ำพิเศษสำหรับการจำลองสภาพอากาศ, จีโนมิกส์ และฟิสิกส์
- ศูนย์ข้อมูลองค์กร: รวมทราฟฟิก East-West ด้วยสถาปัตยกรรม Spine-and-Leaf 400G, ลดจำนวนชั้นและต้นทุนการดำเนินงาน
- คลาวด์และ Hyperscale: DragonFly+ และ Torus หลายมิติ เพื่อการปรับขนาดสูงสุดด้วยความหนาแน่นแบนด์วิดท์สูงต่อหน่วยแร็ค
- การขยายพื้นที่จัดเก็บข้อมูลและ I/O: เชื่อมต่อระบบจัดเก็บข้อมูลประสิทธิภาพสูงโดยใช้ NVMe over Fabrics (NVMe-oF) ผ่าน InfiniBand

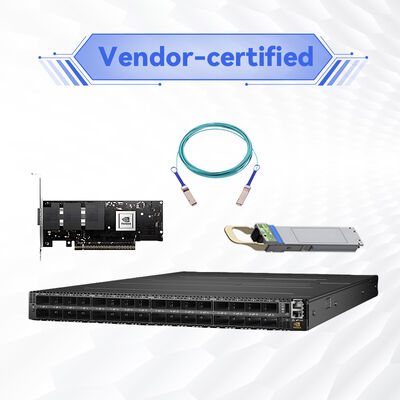

QM9700-NS2R เข้ากันได้กับอะแดปเตอร์ NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), สายเคเบิล (ทองแดงแบบแอคทีฟ/พาสซีฟ, ไฟเบอร์แบบแอคทีฟ, โมดูลออปติคัล) และรุ่น FDR/EDR/HDR ก่อนหน้า ทำงานบน MLNX-OS พร้อมการสนับสนุน API ที่ครอบคลุมสำหรับเฟรมเวิร์กอัตโนมัติ เข้ากันได้กับ NVIDIA Unified Fabric Manager (UFM) สำหรับการตรวจสอบขั้นสูง, การวิเคราะห์เชิงคาดการณ์ และการวัดค่า สวิตช์นี้รวมเข้ากับตัวจัดตารางเวลา HPC หลักและเครื่องมืออัตโนมัติเครือข่ายแบบเปิดได้อย่างราบรื่น
| ส่วนประกอบ | รุ่น/มาตรฐานที่รองรับ |
|---|---|
| อะแดปเตอร์โฮสต์แชนเนล | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, HCA NDR 400G |
| สายเคเบิลและตัวรับส่งสัญญาณ | ทองแดงแบบพาสซีฟ OSFP (สูงสุด 2.5 ม.), ทองแดงแบบแอคทีฟ, ไฟเบอร์แบบแอคทีฟ (สูงสุด 500 ม.), โมดูลออปติคัล (อะแดปเตอร์ QSFP-DD เป็น OSFP สำหรับการแยก 200G) |
| ความเร็ว InfiniBand ก่อนหน้า | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) – เข้ากันได้แบบย้อนหลัง |
| การจัดการและระบบอัตโนมัติ | MLNX-OS, UFM, Prometheus/Grafana ผ่าน SNMP, JSON-RPC, Ansible modules |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พอร์ตและความเร็ว | 64 พอร์ต 400Gb/s (NDR) InfiniBand แบบไม่ปิดกั้น; ขั้วต่อ OSFP 32 ตัว; รองรับ 128 พอร์ต @200Gb/s ผ่านสายเคเบิลสปลิตเตอร์ |
| ความจุสวิตชิ่ง | 51.2 Tb/s ทรูพุตแบบสองทิศทางรวม; >6.65 หมื่นล้านแพ็กเก็ตต่อวินาที (BPPS) |
| ความหน่วง | น้อยกว่า 130ns จากพอร์ตถึงพอร์ตด้วยการกำหนดเส้นทางแบบไดนามิก (ทั่วไป) |
| โปรเซสเซอร์และหน่วยความจำ | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| อินเทอร์เฟซการจัดการ | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| แหล่งจ่ายไฟ | ซ้ำซ้อน 1+1, สลับได้ขณะทำงาน, 200–240Vac, ได้รับการรับรอง 80 PLUS Gold+ |
| ระบบระบายความร้อนและการไหลเวียนของอากาศ | การไหลเวียนของอากาศย้อนกลับจากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P) (รุ่น NS2R); ชุดพัดลมที่สลับได้ขณะทำงาน, ตัวเลือกด้านหน้า/หลัง |
| ขนาด (สูง x กว้าง x ลึก) | 1.7 นิ้ว (43.6 มม.) x 17.0 นิ้ว (438 มม.) x 26.0 นิ้ว (660.4 มม.) |
| น้ำหนัก | 14.5 กก. (31.97 ปอนด์) |
| สภาวะการทำงาน | อุณหภูมิ: 0°C ถึง 40°C; ความชื้น: 10% ถึง 85% ไม่ควบแน่น; ความสูงสูงสุด 3050 ม. |
| กฎระเบียบและความปลอดภัย | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| การรับประกัน | การรับประกันผู้ผลิต 1 ปี (ขยายได้) |
| หมายเลขชิ้นส่วนที่สั่งได้ | คำอธิบาย | การจัดการ | ทิศทางการไหลเวียนของอากาศ |
|---|---|---|---|
| MQM9700-NS2R | สวิตช์จัดการ 64 พอร์ต 400Gb/s InfiniBand, 32 พอร์ต OSFP | ตัวจัดการซับเน็ตบนบอร์ดเต็มรูปแบบ, MLNX-OS | จากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P) – การไหลเวียนของอากาศย้อนกลับ |
| MQM9700-NS2F | สวิตช์จัดการ 64 พอร์ต 400Gb/s InfiniBand | จัดการ (คุณสมบัติเดียวกัน) | จากแหล่งจ่ายไฟไปยังขั้วต่อ (P2C) – การไหลเวียนของอากาศไปข้างหน้า |
| MQM9790-NS2R | สวิตช์ไม่จัดการ 64 พอร์ต 400Gb/s | ไม่จัดการ, การจัดการ UFM ภายนอก | การไหลเวียนของอากาศย้อนกลับ C2P |
| MQM9790-NS2F | สวิตช์ไม่จัดการ 64 พอร์ต 400Gb/s | ไม่จัดการ | การไหลเวียนของอากาศไปข้างหน้า P2C |
QM9700-NS2R เหมาะสำหรับลูกค้าที่ต้องการการจัดการบนบอร์ดขั้นสูง (ตัวจัดการซับเน็ต) และการไหลเวียนของอากาศจากขั้วต่อไปยังแหล่งจ่ายไฟ (ระบายออกไปยังแถวเย็น) โปรดยืนยันความเข้ากันได้ของการไหลเวียนของอากาศกับการออกแบบระบายความร้อนของศูนย์ข้อมูลของคุณก่อนสั่งซื้อ
คลังสินค้าและพันธมิตรด้านการจัดส่ง ช่วยให้การจัดส่งทั่วโลกเป็นไปอย่างรวดเร็วพร้อมบรรจุภัณฑ์ที่ปลอดภัย
วิศวกรภายในของเราช่วยตรวจสอบโทโพโลยีเครือข่าย, แผนการเดินสาย และข้อกำหนดเฟิร์มแวร์
ราคาพันธมิตรที่ได้รับอนุญาตพร้อมตัวเลือกการรับประกันเพิ่มเติมและโปรแกรมการเปลี่ยนล่วงหน้า
การสนับสนุนเฉพาะทางเป็นภาษาอังกฤษ, จีนกลาง, กวางตุ้ง และภาษาประจำภูมิภาค เพื่อการจัดซื้อที่ราบรื่น
Starsurge ให้การสนับสนุนตลอดวงจรชีวิตแบบครบวงจร: ตั้งแต่การให้คำปรึกษาด้านการออกแบบไปจนถึงการติดตั้งและการบำรุงหลังการขาย บริการของเราประกอบด้วยคำแนะนำการติดตั้ง ณ สถานที่, การดำเนินการ RMA, ความช่วยเหลือในการอัปเกรดเฟิร์มแวร์ และโซลูชันการเดินสายที่ปรับแต่งได้ สำหรับโครงการปริมาณมาก, เราเสนอการจัดการบัญชีเฉพาะและช่องทางการติดต่อทางเทคนิคตลอด 24 ชั่วโมงทุกวัน QM9700-NS2R จัดส่งพร้อมการรับประกันฮาร์ดแวร์ 1 ปี; มีแพ็กเกจสนับสนุนเพิ่มเติมตามคำขอ
ความแตกต่างเพียงอย่างเดียวคือทิศทางการไหลเวียนของอากาศ: NS2R ใช้การไหลเวียนของอากาศย้อนกลับจากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P), ในขณะที่ NS2F ใช้การไหลเวียนของอากาศไปข้างหน้าจากแหล่งจ่ายไฟไปยังขั้วต่อ (P2C) เลือกตามการออกแบบระบายความร้อนของแร็คของคุณ (แถวร้อน/แถวเย็น)
ได้, QM9700 รองรับความเข้ากันได้แบบย้อนหลังโดยใช้สายเคเบิลอะแดปเตอร์ที่เหมาะสมหรือตัวเลือกการแยกสำหรับความเร็ว HDR (200G), EDR (100G) และ FDR (56G) โปรดปรึกษาเมทริกซ์ความเข้ากันได้หรือติดต่อ Starsurge สำหรับ SKU สายเคเบิลที่ผ่านการตรวจสอบแล้ว
ไม่, QM9700-NS2R มีตัวจัดการซับเน็ตบนบอร์ดในตัวที่สามารถจัดการโหนดได้สูงสุด 2000 โหนด, ทำให้การติดตั้งขนาดเล็กถึงขนาดกลางง่ายขึ้น สำหรับเครือข่ายขนาดใหญ่, สามารถใช้ SM หรือ UFM ภายนอกได้
ได้, เครือข่าย InfiniBand ไม่ขึ้นอยู่กับผู้จำหน่ายเซิร์ฟเวอร์ เซิร์ฟเวอร์ใดๆ ที่มี InfiniBand HCA ที่รองรับ (เช่น ซีรีส์ ConnectX) สามารถเชื่อมต่อได้อย่างราบรื่น
การใช้พลังงานโดยทั่วไปจะแตกต่างกันไปตามการกำหนดค่าพอร์ตและสายเคเบิล PSU เป็นแบบซ้ำซ้อน 1+1 200-240Vac, ระดับ Gold+ ติดต่อเราเพื่อขอรายละเอียดการวางแผนพลังงาน
- ตรวจสอบทิศทางการไหลเวียนของอากาศ (C2P สำหรับ NS2R) ให้ตรงกับกลยุทธ์การระบายอากาศของแร็คของคุณเพื่อป้องกันความร้อนสูงเกินไป
- ใช้เฉพาะโมดูล OSFP ของ NVIDIA ที่ได้รับการอนุมัติหรือสายเคเบิลทองแดง/ไฟเบอร์แบบแอคทีฟ/พาสซีฟที่ผ่านการรับรองสำหรับประสิทธิภาพ 400G
- การติดตั้งควรปฏิบัติตามข้อควรระวัง ESD และดำเนินการโดยบุคลากรเครือข่ายที่มีคุณสมบัติ
- การอัปเดตเฟิร์มแวร์ต้องดำเนินการโดยใช้แนวทาง MLNX-OS เพื่อหลีกเลี่ยงการหยุดชะงัก; กำหนดเวลาหน้าต่างการบำรุงรักษาตามนั้น
ก่อตั้งขึ้นในปี 2008, Starsurge เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย, บริการ IT และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี เราให้บริการภาครัฐ, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน และภาคธุรกิจทั่วโลก ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์, เราส่งมอบอุปกรณ์เครือข่ายที่เชื่อถือได้รวมถึงสวิตช์, NIC, ตัวควบคุมไร้สาย, สายเคเบิล และโซลูชัน IoT แนวทางที่ให้ความสำคัญกับลูกค้าของเราช่วยให้มั่นใจได้ถึงโครงสร้างพื้นฐานที่ปรับขนาดได้, มีประสิทธิภาพ และพร้อมสำหรับอนาคต การสนับสนุนหลายภาษาและความสามารถในการจัดส่งทั่วโลกทำให้ Starsurge เป็นพันธมิตรที่เชื่อถือได้ของคุณสำหรับโซลูชัน NVIDIA และศูนย์ข้อมูล
- ☑ ยืนยันทิศทางการไหลเวียนของอากาศ (C2P) เหมาะกับเลย์เอาต์ศูนย์ข้อมูลของคุณ
- ☑ ตรวจสอบอินพุตพลังงาน: 200–240V AC พร้อมฟีดสำรอง
- ☑ เลือกสายเคเบิล/ตัวรับส่งสัญญาณ OSFP ที่เหมาะสม: ทองแดงแบบแอคทีฟ/พาสซีฟ หรือไฟเบอร์, ขึ้นอยู่กับระยะทาง
- ☑ วางแผนโทโพโลยีเครือข่าย (Fat Tree, DragonFly+, ฯลฯ) และการปรับขนาดโหนด
- ☑ ตรวจสอบให้แน่ใจว่าอะแดปเตอร์โฮสต์รองรับ NDR (ConnectX-7 หรือใหม่กว่าสำหรับ 400G)
- ☑ จัดสรร IP การจัดการและตรวจสอบใบอนุญาต MLNX-OS (ไม่มีใบอนุญาตเพิ่มเติมสำหรับการสวิตช์หลัก)
- ☑ เตรียมพื้นที่แร็ค: ความสูง 1U, ความลึกสูงสุด 660 มม. รวมถึงการจัดการสายเคเบิล
