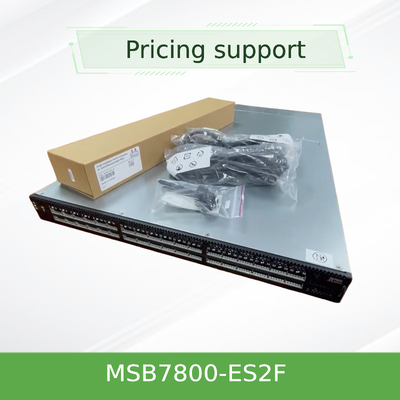

MSB7800-ES2F สวิตช์ InfiniBand 100Gb/s – 36 x QSFP28, ความหน่วง 90ns, เหมาะสำหรับคลัสเตอร์ HPC & AI
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MSB7800-ES2F |
| เอกสาร: | MSB7800-ES2F.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | เซิร์ฟเวอร์ | เงื่อนไข: | ใหม่และเป็นต้นฉบับ |
|---|---|---|---|
| การสลับความจุ: | 2.6 ช้อนโต๊ะ | การเชื่อมต่ออัปลิงค์: | 200Gbps |
| ชื่อ: | MSB7800-ES2F 36 พอร์ตสวิตช์อีเธอร์เน็ต Mellanox | คำสำคัญ: | สวิตช์อีเธอร์เน็ต Mellanox |
รายละเอียดสินค้า
สวิตช์สมาร์ทที่จัดการได้ 36 ท่าสําหรับ HPC และ AI cluster
NVIDIA Mellanox MSB7800-ES2F ให้บริการ 36 ท่าทางของ 100Gb / s ความกว้างแบนด์ไบดิเรกชั่นเต็มใน 1U รูปแบบตัวประกอบและ SHARP ในเครือข่ายคอมพิวเตอร์, มันถูกสร้างมาเพื่อคอมพิวเตอร์ที่มีประสิทธิภาพสูง และภาระงาน AI ที่ต้องการความกว้างของแบนด์บิดทุกบิต
MSB7800-ES2F เป็นสมาชิกที่บริหารของ NVIDIA Mellanox SB7800 ซีรีส์, สร้างขึ้นรอบตัวของ Switch-IB 2 ASIC. มันให้บริการ 36 ท่าเรือ QSFP28 ที่ทํางานที่อัตราการส่งข้อมูลที่เพิ่มขึ้น (EDR) 100Gb / s ต่อท่าเรือ.สวิตช์นี้ถูกออกแบบมาเพื่อการเชื่อมต่อใบบนของราค และสามารถปรับขนาดจากคลาสเตอร์เล็ก ๆ ไปยัง HPC ใหญ่มากและผ้าศูนย์ข้อมูลองค์กร. ซีพีเออร์แบบ x86 ดับเบิลคอร์ที่บูรณาการใช้งาน MLNX-OS ทําให้สามารถจัดการในกล่องอย่างครบถ้วนรวมถึงผู้จัดการซับเน็ตได้ถึง 2,000 node
โดยการลดอัตราการดําเนินงานการสื่อสารรวมจาก CPU ไปยังเครือข่ายสวิตช์ผ่านเทคโนโลยี SHARP MSB7800-ES2F ลดเวลาการทํางาน MPI และปลดปล่อยทรัพยากร CPU ที่มีค่าสําหรับการคํานวณ.ผลลัพธ์คือการปรับปรุงความสามารถในการใช้งานในการทํางานแบบปานกลาง
The NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) technology embedded in the Switch-IB 2 ASIC enables the MSB7800-ES2F to perform collective operations such as MPI reductions directly within the network fabric. นี้กําจัดการเดินทางข้อมูลหลายครั้งระหว่างจุดปลาย, ลดเวลาการดําเนินงาน MPI และปลดปล่อย CPU core สําหรับการคํานวณแอปพลิเคชั่นปฏิบัติการลดบางส่วนสามารถเสร็จสิ้นภายในเวลาไม่เกิน 3 ไมโครวินาทีแนวทางการออกแบบร่วมกันนี้เร่งกรอบการสื่อสารและยกระดับความกว้างแบนด์วิทของผ้าที่มีประสิทธิภาพสูงสุด
- การเชื่อมต่อใบบนเรค✅ เหมาะสําหรับสถาปัตยกรรมกระดูกสันหลังใน HPC และ AI คลัสเตอร์
- กลุ่มขนาดเล็กถึงกลุ่มขนาดใหญ่มาก✓ ขนาดจากหลายๆ node ถึงหลายพัน node ด้วยการจัดการ subnet ที่บูรณาการ
- ศูนย์ข้อมูลองค์กร✓ รองรับการเก็บข้อมูล, ข้อมูลฐาน และภาระงานคํานวณที่มีประสิทธิภาพสูงที่ต้องการความยืดหยุ่นต่ําและความเร็วในการทํางานสูง
- การฝึก AI และการสรุปการเร่ง SHARP ส่งเสริมผลการฝึกอบรมแบบกระจายตาม NCCL และ MPI
MSB7800-ES2F สามารถทํางานร่วมกันได้อย่างสมบูรณ์แบบกับ NVIDIA Mellanox ConnectX adapters (EDR, FDR, QDR), สายเคเบิล LinkX และเครื่องรับสัญญาณ และเป็นไปตามมาตรฐาน IBTA 1.3 และ 1.2.1, และรองรับความสอดคล้องกลับกับเทคโนโลยีสัดส่วนข้อมูลสี่สิบสี่ (FDR) สวิตช์จะเข้ากับ NVIDIA UFM (Unified Fabric Management) สําหรับการวัดระยะไกลที่ก้าวหน้า, การวิเคราะห์ที่ใช้พลังงาน AI,และการแก้ไขปัญหาแบบโปรแอคทีฟ ทั่ว InfiniBand ทั้งหมด.
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | MSB7800-ES2F |
| ท่าเรือ | 36 x QSFP28 (EDR 100Gb/s) |
| อัตราการผลิตรวม | 7.2Tb/s (ไม่ปิด) |
| ความช้า | 90ns (ท่าเรือต่อท่าเรือ) |
| เปลี่ยน ASIC | NVIDIA Switch-IB 2 |
| CPU | อินเทล เซเลโรน 1047UE ดับเบิลคอร์ (x86) |
| ความจําระบบ | แรม 4GB DDR3 SSD 16GB |
| การบริหาร | MLNX-OS (ในกล่อง), CLI, SNMP, UFM |

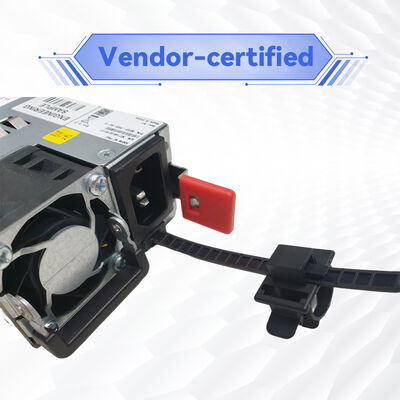

| พลังงานไฟฟ้า | 1+1 เงินเหลือใช้, เปลี่ยนได้ร้อน, 100-240VAC, 80 ทอง + |
| พลังงานเฉพาะ (ATIS) | 122W 136W (เต็มที่) |
| การเย็น | พัดลมจากหน้าไปหลัง (P2C) หรือจากหลังไปหน้า (C2P) |
| ปัจจัยรูปแบบ | 1U Rackmount; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| น้ําหนัก | 11.978 กิโลกรัม |
| อุณหภูมิการทํางาน | 0°C ถึง 45°C |
| การรับรอง | สินค้าที่ได้รับการจัดจําหน่าย |
| เลขของชิ้นสั่ง (OPN) | คําอธิบาย | การไหลของอากาศ | การบริหาร |
|---|---|---|---|
| MSB7800-ES2F | เครื่องสวิทช์ InfiniBand 1U 100Gb/s, 36 QSFP28, x86 ดิวคอร์, ความลึกมาตรฐาน | P2C (จากหน้าไปหลัง) | จัดการ |
| MSB7800-ES2R | เครื่องสวิทช์ InfiniBand 1U 100Gb/s, 36 QSFP28, x86 ดิวคอร์, ความลึกมาตรฐาน | C2P (หลังไปหน้า) | จัดการ |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U Router, 36 QSFP28, x86 dual-core, ความลึกมาตรฐาน | P2C (จากหน้าไปหลัง) | จัดการ |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U Router, 36 QSFP28, x86 dual-core, ความลึกมาตรฐาน | C2P (หลังไปหน้า) | จัดการ |
หมายเหตุ: พิสูจน์ทิศทางการไหลของอากาศ (P2C หรือ C2P) ตรงกับการตั้งค่าทางเดินร้อน / เย็นของศูนย์ข้อมูลของคุณก่อนสั่งซื้อ
- ผลงานชั้นนําในอุตสาหกรรมความเร็ว 7.2Tb / s และความช้าต่ํามากในชาสี 1U ที่คอมพักทัด
- ค่าบริการ IT ลดการใช้พลังงานที่ต่ํา (122W ATIS) และการจัดการที่เรียบง่าย ลดต้นทุนการดําเนินงาน
- การสร้างเครือข่ายในการเยียวยาตัวเอง✅ InfiniBand fabric ฟื้นฟูจากความล้มเหลวของลิงค์ 5,000 เท่าเร็วกว่าคําตอบที่ใช้โปรแกรม
- การใช้งานแบบยืดหยุ่นรองรับทอปโลจีที่ทันสมัยเช่น Dragonfly+, SlimFly และ 6D torus
- การปรับปรุงเทเลเมตร✅ ด้วย UFM ได้รับความรู้ในเครือข่ายในเวลาจริง และการวิเคราะห์ที่ขับเคลื่อนโดย AI สําหรับการบํารุงรักษาอย่างระวัง
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด ให้บริการจัดส่งทั่วโลกและการสนับสนุนหลายภาษาสําหรับ MSB7800-ES2F บริการของเราประกอบด้วย:
- การให้คําปรึกษาก่อนการขายเกี่ยวกับการออกแบบและความเหมาะสมของโทปอลิเจีย
- อัพเดทฟอร์มแวร์และเอกสารทางเทคนิค
- การสนับสนุนการรับประกันและการจัดการ RMA
- การบูรณาการและสนับสนุนการจัดตั้งระบบ
MSB7800-ES2F เป็นสวิตช์ที่บริหารด้วย CPU x86 ที่ใช้ MLNX-OS และมีผู้จัดการซับเน็ตบูรณาการ MSB7890 เป็นสวิตช์ที่บริหารโดยภายนอกที่พึ่งพาผู้จัดการซับเน็ตภายนอก
เครื่องเชื่อม QSFP28 รองรับ DAC ทองแดงแบบปาสิฟ, สายไฟฟ้าออนไลน์ออนไลน์ (AOC) และเครื่องรับออนไลน์ออนไลน์ (optical transceivers) สําหรับสกูเฉพาะเจาะจง ดูครอบครัวสายไฟฟ้า NVIDIA LinkX
ใช่, SB7800 ซีรี่ย์เป็นย้อนหลังที่สอดคล้องกับ FDR (สี่สิบสี่อัตราการส่งข้อมูล) และ QDR (สี่อัตราการส่งข้อมูล) เทคโนโลยี InfiniBand.
ผู้จัดการซับเน็ตบนเครื่องสามารถจัดการ Fabrics ได้ถึง 2,000 node
เลือก P2C (หน้าไปหลัง) หากเรคของคุณมีช่องรับอากาศเย็นด้านหน้า; เลือก C2P (หลังไปหน้า) หากเรคของคุณปล่อยอากาศร้อนผ่านด้านหน้าตลอดเวลาตรงกับทิศทางการไหลของอากาศของอุปกรณ์ที่อยู่ใกล้เคียง.
- ให้แน่ใจว่าช่วงความดันทางเข้า (100-127VAC หรือ 200-240VAC) ตรงกับพลังงานของอุปกรณ์ของคุณก่อนการเชื่อมต่อ
- ปล่อยให้มีระยะว่างพอสําหรับการไหลของอากาศจากด้านหน้าไปด้านหลังหรือด้านหลังไปด้านหน้า; อย่าปิดไอพัดลม
- อุณหภูมิการทํางานต้องคงอยู่ระหว่าง 0 °C และ 45 °C ความชื้นสัมพันธ์ 10% ~ 85% ไม่หมัก
- ใช้เคเบิล QSFP28 และโมดูลออปติกที่ได้รับการอนุมัติเท่านั้น เพื่อรับรองความสมบูรณ์แบบและความสอดคล้องของสัญญาณ
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการด้านเทคโนโลยีของเครื่องมือเครือข่าย, บริการไอที, และระบบการบูรณาการของคําตอบ. บริษัทที่ตั้งขึ้นในปี 2008 บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึง เครือข่ายสวิทช์,NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยการเข้าถึงลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้
36 x EDR 100Gb/s
7.2Tb/s
90 น
ในกล่อง (MLNX-OS)
122W ∙ 136W
ความลึก 1U, 27 "
