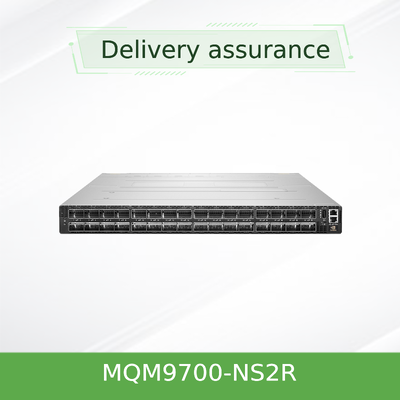

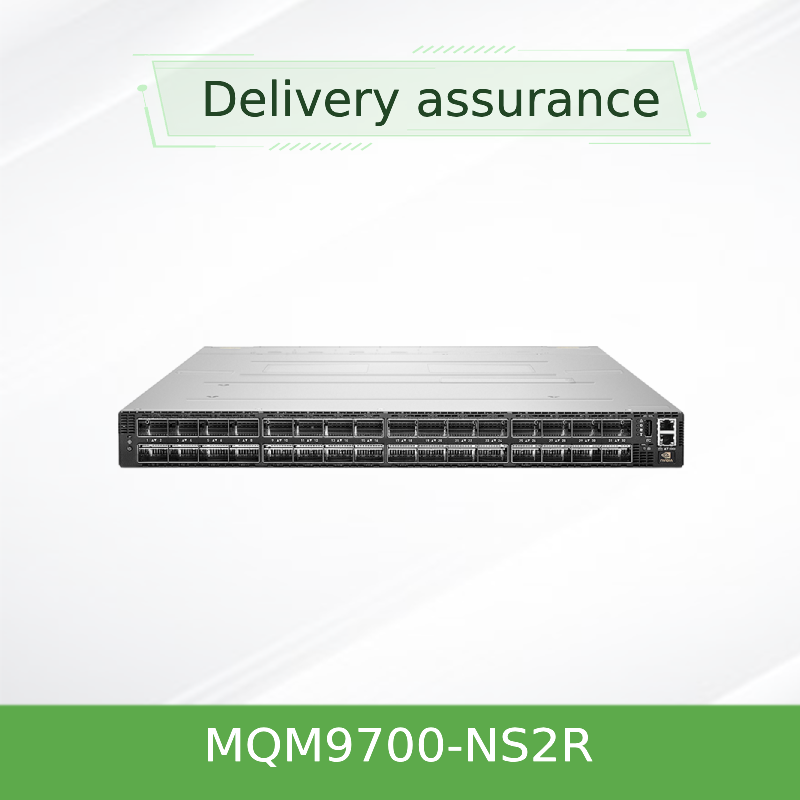

MQM9700-NS2R 400Gb/s InfiniBand Switch 64 x QSFP56, 1U, C2P การไหลของอากาศสําหรับการเย็นด้านหลังสู่ด้านหน้า
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ยี่ห้อ: | Mellanox | คำสำคัญ: | สวิตช์เครือข่าย Mellanox |
|---|---|---|---|
| ชื่อ: | InfiniBand MQM9700-NS2F สวิตช์เครือข่าย Mellanox 1U NDR 400Gb/S สำหรับเซิร์ฟเวอร์ | การกำหนดค่าพอร์ต: | 64X 400G, 32X OSFP |
| การเชื่อมต่ออัปลิงค์: | 400 Gbps | หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) |
รายละเอียดสินค้า
สวิตช์ที่จัดการได้ด้วยโพร์คแควนตัม-2 64-port พร้อมระบบเย็นจากด้านหลังสู่ด้านหน้าสําหรับระบบพื้นฐาน HPC และ AI รุ่นใหม่
NVIDIA Mellanox MQM9700-NS2R ส่ง 64 ท่าทาง 400Gb / s ความกว้างแบนด์ไดเรชั่นเต็มในรูปแบบ 1U ที่คอมแพคตรูปแบบนี้ถูกออกแบบมาโดยเฉพาะสําหรับสภาพแวดล้อมของศูนย์ข้อมูล ที่อากาศร้อนถูกสูญเสียไปยังทางเดินหน้าด้วยความเร็วรวม 51.2Tb / s ความช้าต่ําสุด และการคิดเลขในเครือข่าย SHARP มันถูกสร้างมาเพื่อการคิดเลขที่มีประสิทธิภาพสูงและภาระงาน AI ที่ต้องการมากที่สุด
MQM9700-NS2R เป็นสมาชิกที่จัดการของซีรีย์ NVIDIA Quantum-2 ซึ่งถูกสร้างขึ้นโดยใช้ ASIC NDR (Next Data Rate) รุ่นต่อไป. มันให้ 64 ท่าทาง QSFP56 ที่ทํางานด้วยความเร็ว 400Gb / s ต่อท่าทางรูปแบบนี้มี C2P (หลังไปหน้า) การไหลของอากาศ, ทําให้มันเหมาะสําหรับ racks ศูนย์ข้อมูลที่มีการตั้งค่าทางเย็นด้านหลังหรือทางร้อนด้านหน้าการปรับขนาดจากคลาสเตอร์ขนาดกลางไปยัง HPC และผ้าศูนย์ข้อมูลองค์กรขนาดใหญ่CPU ไดวัลคอร์ x86 ที่บูรณาการใช้ MLNX-OS ทําให้สามารถจัดการในกล่องอย่างครบถ้วน รวมถึงผู้จัดการซับเน็ตที่บูรณาการสําหรับผ้าขนาดใหญ่
โดยการลดโหลดกิจการสื่อสารรวมจาก CPU ไปยังเครือข่ายสวิตช์ผ่านเทคโนโลยี SHARPMQM9700-NS2R ลดเวลาการทํางาน MPI และปลดปล่อยทรัพยากร CPU ที่มีค่าสําหรับการคํานวณผลลัพธ์คือการปรับปรุงการทํางานของแอปพลิเคชั่นสําหรับภาระงานปานกลาง
รุ่นนี้ดูดอากาศเย็นจากด้านหลังของชาสีและออกอากาศร้อนผ่านด้านหน้า. มันถูกกําหนดสําหรับสภาพแวดล้อมศูนย์ข้อมูลที่ต้องการการไหลของอากาศด้านหลังสู่ด้านหน้า.กรุณาให้แน่ใจว่าการปรับปรุงการเย็น rack ของคุณตรงกับทิศทางการไหลของอากาศนี้สําหรับการเย็นด้านหน้าไปด้านหลังMQM9700-NS2F.

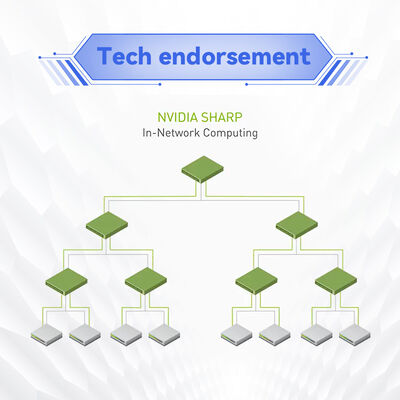

เทคโนโลยี NVIDIA SHARP v3 ที่ติดตั้งอยู่ใน ASIC Quantum-2 ทําให้ MQM9700-NS2R สามารถดําเนินการรวม เช่นการลด MPI โดยตรงภายในเนื้อเยื่อเครือข่ายนี้กําจัดการเดินทางข้อมูลหลายครั้งระหว่างจุดปลาย, ลดเวลาการทํางาน MPI และปล่อย CPU core สําหรับการคํานวณแอปพลิเคชั่นปฏิบัติการลดบางส่วนสามารถเสร็จสิ้นภายในเวลาไม่เกิน 3 ไมโครวินาทีแนวทางการออกแบบร่วมกันนี้เร่งกรอบการสื่อสารและยกระดับความกว้างแบนด์วิทของผ้าที่มีประสิทธิภาพสูงสุด
- การเชื่อมต่อใบบนเรค✅ เหมาะสําหรับสถาปัตยกรรมกระดูกสันหลังใน HPC และ AI คลัสเตอร์ที่มีความต้องการในการเย็น C2P
- คลัสเตอร์ขนาดกลางถึงใหญ่มาก✓ ขนาดจากหลายร้อยโน้ดไปถึงหลายหมื่นโน้ดด้วยการจัดการซับเน็ตที่บูรณาการ
- ศูนย์ข้อมูลองค์กร✓ รองรับการเก็บข้อมูล, ข้อมูลฐาน และภาระงานคํานวณที่มีประสิทธิภาพสูงที่ต้องการความยืดหยุ่นต่ําและความเร็วในการทํางานสูง
- การฝึก AI และการสรุปการเร่ง SHARP v3 เพิ่มผลงานการฝึกอบรมแบบกระจาย NCCL และ MPI
- โครงสร้างพื้นฐานในเมฆและโลหะเปล่าอุดมสมบูรณ์สําหรับสภาพแวดล้อมที่มีหลายผู้เช่าที่ต้องการแผงความกว้างขวางสูง และเนื้อเยื่อเครือข่ายที่มีความช้าต่ํา

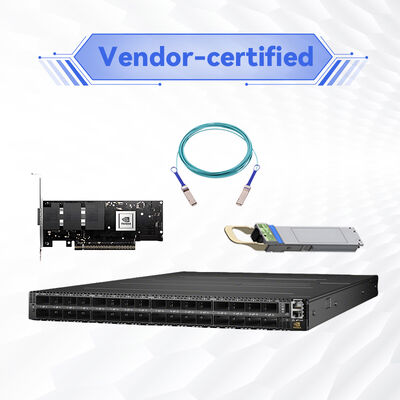

MQM9700-NS2R สามารถทํางานร่วมกันได้อย่างสมบูรณ์แบบกับ NVIDIA Mellanox ConnectX adapters (NDR, HDR, EDR, FDR), สายเคเบิล LinkX และเครื่องรับสัญญาณ. มันสอดคล้องกับ IBTA Specification 1.4 และ 1.3, และรองรับความสอดคล้องกลับกับเทคโนโลยี HDR (200Gb / s) และ EDR (100Gb / s) สวิตช์เข้ากับ NVIDIA UFM (Unified Fabric Management) สําหรับเทเลเมตรที่ก้าวหน้า, การวิเคราะห์ที่ใช้พลังงาน AI,และการแก้ไขปัญหาแบบโปรแอคทีฟ ทั่ว InfiniBand ทั้งหมด.
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | MQM9700-NS2R |
| ซีรี่ย์ | NVIDIA Quantum-2 |
| ท่าเรือ | 64 x QSFP56 (NDR 400Gb/s) |
| อัตราการผลิตรวม | 51.2Tb/s (ไม่ปิด) |
| ความช้า | ต่ํากว่า 90 น (จากท่าเรือไปยังท่าเรือ) |
| เปลี่ยน ASIC | NVIDIA Quantum-2 NDR |
| CPU | อินเทล x86 ดับเบิลคอร์ |
| ความจําระบบ | แรม 8GB SSD 32GB |
| การบริหาร | MLNX-OS (ในกล่อง), CLI, SNMP, UFM |
| พลังงานไฟฟ้า | 1+1 เงินเหลือใช้, เปลี่ยนได้ร้อน, 100-240VAC, 80 ทอง + |
| พลังงานเฉพาะ (ATIS) | 180W 200W (เต็ม) |
| การเย็น | C2P (หลังไปหน้า) พัดลมที่เปลี่ยนได้ร้อน |
| ปัจจัยรูปแบบ | 1U Rackmount; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| น้ําหนัก | 12.5 กิโลกรัม (ประมาณ) |
| อุณหภูมิการทํางาน | 0°C ถึง 45°C |
| การรับรอง | สินค้าที่ได้รับการจัดจําหน่าย |
| เลขของชิ้นสั่ง (OPN) | คําอธิบาย | การไหลของอากาศ | การบริหาร |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U สวิตช์ 64 QSFP56, x86 ดิวคอร์ ความลึกมาตรฐาน | P2C (จากหน้าไปหลัง) | จัดการ |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U สวิตช์ 64 QSFP56, x86 ดิวคอร์ ความลึกมาตรฐาน | C2P (หลังไปหน้า) | จัดการ |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U Router, 64 QSFP56, x86 ดิวคอร์, ความลึกมาตรฐาน | P2C (จากหน้าไปหลัง) | จัดการ |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U Router, 64 QSFP56, x86 ดิวคอร์, ความลึกมาตรฐาน | C2P (หลังไปหน้า) | จัดการ |
หมายเหตุ: พิสูจน์ทิศทางการไหลของอากาศ (P2C หรือ C2P) ตรงกับการตั้งค่าทางเดินร้อน / เย็นของศูนย์ข้อมูลของคุณก่อนสั่งซื้อ. รุ่น NS2R ถูกออกแบบโดยเฉพาะสําหรับการไหลของอากาศจากด้านหลังไปด้านหน้า.
- ผลงานชั้นนําในอุตสาหกรรมความเร็ว 51.2Tb/s และความช้าต่ํามากในชาสี 1U
- ค่าบริการ IT ลด- ความหนาแน่นของท่าเรือที่สูง (ท่าเรือ 64 แห่งใน 1 U) ลดผลกระทบด้านพื้นฐานและค่าใช้จ่ายในการดําเนินงาน
- การสร้างเครือข่ายในการเยียวยาตัวเอง✅ InfiniBand fabric ฟื้นฟูจากความล้มเหลวของลิงค์ 5,000* เร็วกว่าคําตอบที่ใช้โปรแกรม
- การใช้งานแบบยืดหยุ่นรองรับการใช้งานแบบ HDR และ EDR หลังไป รองรับการใช้งานแบบโมเดิร์น เช่น Dragonfly+, SlimFly และ 6D torus
- การปรับปรุงเทเลเมตร✅ ด้วย UFM ได้รับความรู้ในเครือข่ายในเวลาจริง และการวิเคราะห์ที่ขับเคลื่อนโดย AI สําหรับการบํารุงรักษาอย่างระวัง
- การปรับปรุงการเย็น✓ การไหลของอากาศ C2P เหมาะสมกับการตั้งค่าศูนย์ข้อมูลเฉพาะเจาะจง เพื่อให้การจัดการความร้อนมีประสิทธิภาพ
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด ให้บริการจัดส่งทั่วโลกและการสนับสนุนหลายภาษาสําหรับ MQM9700-NS2R บริการของเราประกอบด้วย:
- การให้คําปรึกษาก่อนการขายเกี่ยวกับการออกแบบและความเหมาะสมของโทปอลิเจีย
- อัพเดทฟอร์มแวร์และเอกสารทางเทคนิค
- การสนับสนุนการรับประกันและการจัดการ RMA
- การบูรณาการและสนับสนุนการจัดตั้งระบบ
ความแตกต่างเพียงอย่างเดียวคือทิศทางการไหลของอากาศ. NS2F มีการไหลของอากาศ P2C (หน้าไปหลัง) ในขณะที่ NS2R มีการไหลของอากาศ C2P (หลังไปหน้า).และลักษณะการจัดการมันเหมือนกัน
MQM9700 เป็นสวิตช์ ขณะที่ MQM9790 เป็นรูเตอร์ที่มีความสามารถในการนําทางเพิ่มเติม ทั้งคู่มีแพลตฟอร์มฮาร์ดแวร์และทิศทางการไหลของอากาศเดียวกัน แต่แตกต่างกันในฟังก์ชันซอฟต์แวร์
เครื่องเชื่อม QSFP56 รองรับ DAC ทองแดงแบบปาซีฟ์, สายไฟฟ้าออตติกแอคทีฟ (AOC) และเครื่องรับออตติก สําหรับสกูเฉพาะเจาะจงดูสายไฟฟ้า NVIDIA LinkX
ใช่, ซีรี่ย์ Quantum-2 เป็นที่เข้ากันได้แบบย้อนหลังกับเทคโนโลยี HDR (200Gb/s) และ EDR (100Gb/s) InfiniBand
ผู้จัดการซับเน็ตบนเครื่องสามารถจัดการ Fabrics ได้ถึง 2,000 node
เลือก NS2F (จากหน้าไปหลัง) หากรอกมีช่องรับอากาศเย็นด้านหน้า; เลือก NS2R (จากหลังไปหน้า) หากรอกมีช่องรับอากาศเย็นด้านหลังตลอดเวลาตรงกับทิศทางการไหลของอากาศของอุปกรณ์ที่อยู่ใกล้เคียง.
- ให้แน่ใจว่าช่วงความดันทางเข้า (100-127VAC หรือ 200-240VAC) ตรงกับพลังงานของอุปกรณ์ของคุณก่อนการเชื่อมต่อ
- ปล่อยให้มีระยะว่างเพียงพอสําหรับการไหลของอากาศจากด้านหลังไปข้างหน้า; อย่าปิดอากาศออกของพัดลมด้านหน้าหรือช่องรับในด้านหลัง
- อุณหภูมิการทํางานต้องคงอยู่ระหว่าง 0 °C และ 45 °C ความชื้นสัมพันธ์ 10% ~ 85% ไม่หมัก
- ใช้เคเบิล QSFP56 และโมดูลออปติกที่ได้รับการอนุมัติเท่านั้น เพื่อรับรองความสมบูรณ์แบบและความสอดคล้องของสัญญาณ
- พิสูจน์ว่าการปรับปรุงการเย็น rack ของคุณรองรับการไหลของอากาศ C2P (หลังไปหน้า) ก่อนการติดตั้ง
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการด้านเทคโนโลยีของเครื่องมือเครือข่าย, บริการไอที, และระบบการบูรณาการของคําตอบ. บริษัทที่ตั้งขึ้นในปี 2008 บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึง เครือข่ายสวิทช์,NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยการเข้าถึงลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้
64 x NDR 400Gb/s
51.2Tb/s
ต่ํากว่า 90 น
ในกล่อง (MLNX-OS)
180W ̇ 200W
C2P (หลังไปหน้า)
ความลึก 1U, 27 "
