NVIDIA Mellanox MQM9790-NS2F เราเตอร์ InfiniBand 64 พอร์ต NDR 400Gb/s | ประสิทธิภาพ 51.2Tb/s พร้อมการกำหนดเส้นทางขั้นสูง & การระบายอากาศ P2C
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | เซิร์ฟเวอร์ | เงื่อนไข: | ใหม่และเป็นต้นฉบับ |
|---|---|---|---|
| รวมแบนด์วิธ: | 51.2 tb/s สองทิศทาง | การจัดการ: | MLNX-OS กับ CLI, WebUI, SNMP, การสนับสนุน JSON |
| ชื่อ: | MQM9790-NS2F InfiniBand Mellanox Network Switch ปรับขนาดศูนย์ข้อมูลด้วย NDR 400G InfiniBand Smart Sw | คำสำคัญ: | เมลลาน็อกซ์ 400g สวิตซ์ |
| เน้น: | เราเตอร์ InfiniBand 400Gb/s ของ Nvidia Mellanox,สวิตช์ NDR InfiniBand 64-port,สวิตช์เครือข่ายประสิทธิภาพ 51.2Tb/s |
||
รายละเอียดสินค้า

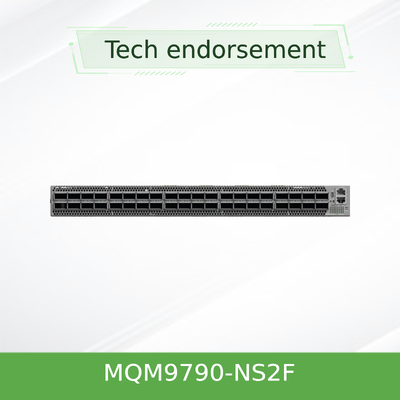

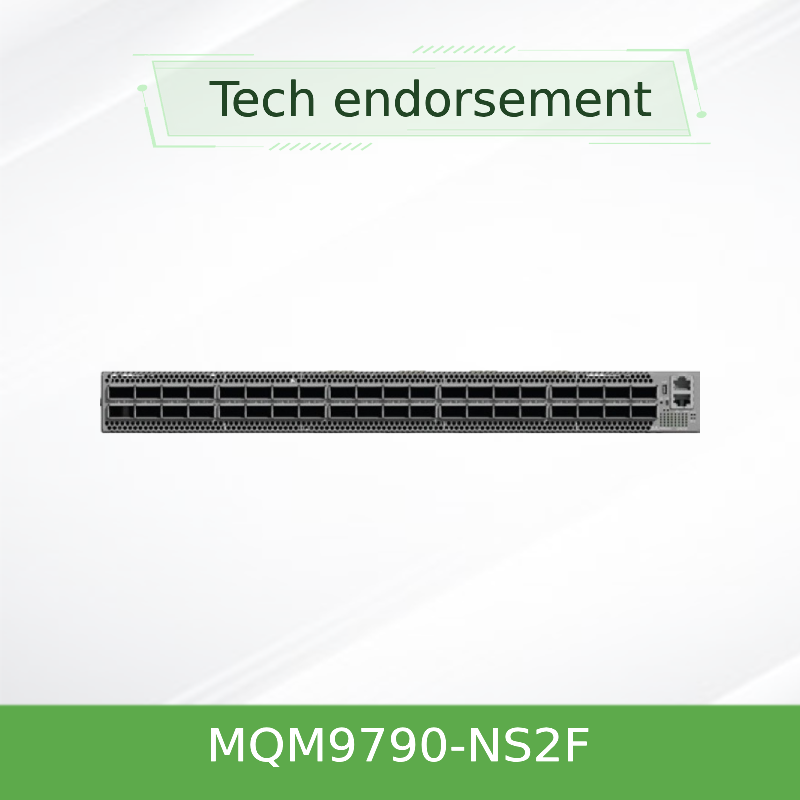

NVIDIA Mellanox MQM9790-NS2F 64-Port NDR 400Gb/s InfiniBand Router
รูเตอร์ที่บริหารได้ด้วยโพร์ต 64-port ที่มีประสิทธิภาพสูงที่มีระบบรูเตอริ้งที่ทันสมัยและระบบเย็นจากหน้าไปหลัง สําหรับผ้า HPC และ AI ในขนาดใหญ่
ภาพรวมสินค้า
NVIDIA Mellanox MQM9790-NS2F เป็นรูเตอร์ InfiniBand ที่มีประสิทธิภาพสูง ที่ให้บริการ 64 ท่าทาง 400Gb / s ความกว้างขวางแบนด์แบบสองทิศเต็มในรูปแบบ 1U ที่คอมแพคตพร้อม P2C (หน้าไปหลัง) การไหลของอากาศและความสามารถการเดินเส้นทางที่ก้าวหน้า, รูปแบบนี้ถูกสร้างมาเพื่อ HPC ขนาดใหญ่, AI, และสภาพแวดล้อมศูนย์ข้อมูลหลายผู้เช่าที่ต้องการการแบ่งแยกเครือข่าย, การแยกแยก, และการนําทางระหว่างเครือข่ายย่อย
เป็นรูเตอร์ที่บริหารในซีรีส์ NVIDIA Quantum-2 มันให้ 64 ท่าเรือ QSFP56 ที่ทํางานในความเร็ว 400Gb / s ต่อท่าเรือพร้อมกับฟังก์ชันการเดินเส้นที่ก้าวหน้ารวมถึง InfiniBand subnet routing, การแยกการจราจรและการแบ่งแยกเครือข่ายหลายผู้เช่า. ซีพียูแบบ x86 ที่รวมตัวสองคอร์ใช้ MLNX-OS ทําให้สามารถจัดการในกล่องอย่างครบถ้วนรวมถึงผู้จัดการซับเน็ตที่บูรณาการและโปรโตคอลการนําทางที่ก้าวหน้าสําหรับผ้าขนาดใหญ่
ลักษณะสําคัญ
- 64 x 400Gb/s สายพาน:ความกว้างแบนด์ไวด์แบบสองทิศเต็มต่อพอร์ตด้วยเครื่องเชื่อม QSFP56 รองรับทองแดงแบบปาสิฟ, สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
- 51.2Tb/s ความเร็ว:ความสามารถในการสลับรวมที่ไม่ล็อคด้วยความช้าที่ต่ํามากจากท่าเรือไปยังท่าเรือ
- การนําทางใน InfiniBand แบบขั้นสูง:รองรับการนําทาง subnet, การแยกการจราจร, และการแบ่งเครือข่ายหลายผู้เช่าสําหรับสถาปัตยกรรมผ้าที่ซับซ้อน
- คอมพิวเตอร์ในเครือข่าย (SHARP v3)การลดความแรงรวมที่เร่งรัดด้วยฮาร์ดแวร์ ลดเวลาในการดําเนินงาน MPI และปรับปรุงความสามารถในการปรับขนาดการใช้งาน HPC
- บริหารด้วย MLNX-OS:ซีพีอี x86 ดับเบอร์ในเครื่อง พร้อม แรม 8GB และ SSD 32GB; การบริหารชาสีเต็มแบบผ่าน CLI, SNMP และการบูรณาการ UFM แบบเลือก
- 1+1 พลังงานและแฟน:พลังงานพลังงานที่ได้รับการรับรองจาก ENERGY STAR และ Gold+ ที่สามารถแลกเปลี่ยนแบบร้อนได้ 80 ชิ้น; กระแสอากาศ P2C (จากหน้าไปหลัง) กับแฟนที่สามารถแลกเปลี่ยนแบบร้อนได้
- ประสิทธิภาพสูงการออกแบบพลังงานที่ปรับปรุงด้วยการใช้พลังงาน ATIS ที่มีน้ําหนักต่ําสุด 180W สําหรับระบบที่เต็มไปด้วยคน
- การสนับสนุนผ้าขนาดใหญ่ออกแบบสําหรับผ้าที่มีพัน ๆ ค้อนของหน่วย, ให้ความสามารถทางเดินและการส่งต่อที่แข็งแรง
ความสามารถของรูเตอร์
MQM9790-NS2F ให้คุณสมบัติ InfiniBand Routing ที่พัฒนามากกว่าการสลับมาตรฐาน:
- การจัดเส้นทางระหว่างเครือข่ายย่อยและเครือข่ายย่อยสําหรับผ้าหลายชั้น
- การแยกแยกทางจราจรและการสนับสนุนเนื้อเยื่อเสมือนจริง
- การแบ่งแยกเครือข่ายหลายผู้เช่า
- ตารางการส่งเสริมสําหรับการใช้งานขนาดใหญ่
- การบูรณาการกับ UFM สําหรับการจัดการนโยบายการเดินทาง
ทิศทางการไหลของอากาศ: P2C (จากหน้าไปหลัง)
รุ่นนี้ดูดอากาศเย็นจากด้านหน้าของชัสซี่และออกอากาศร้อนผ่านด้านหลัง. มันถูกกําหนดให้สําหรับสภาพแวดล้อมศูนย์ข้อมูลมาตรฐานที่มีการตั้งค่าหน้าหนาว-ทางเดิน.กรุณาให้แน่ใจว่าการปรับปรุงการเย็น rack ของคุณตรงกับทิศทางการไหลของอากาศนี้สําหรับการเย็นด้านหลังไปด้านหน้าMQM9790-NS2R.

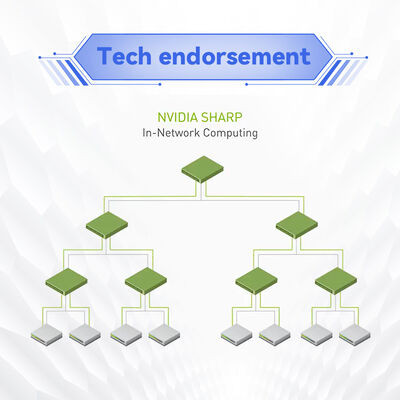

เทคโนโลยี: คอมพิวเตอร์ในเครือข่ายด้วย SHARP v3
เทคโนโลยี NVIDIA SHARP v3 ที่ติดตั้งใน ASIC Quantum-2 ทําให้ MQM9790-NS2F สามารถดําเนินการรวม เช่นการลด MPI โดยตรงภายในเนื้อเยื่อเครือข่ายนี้กําจัดการเดินทางข้อมูลหลายครั้งระหว่างจุดปลาย, ลดเวลาการทํางาน MPI และปล่อย CPU core สําหรับการคํานวณแอปพลิเคชั่นปฏิบัติการลดบางส่วนสามารถเสร็จสิ้นภายในเวลาไม่เกิน 3 ไมโครวินาที.
การใช้งานทั่วไป
- คลัสเตอร์ HPCขนาดใหญ่:การเชื่อมต่อกันหลายเซบเน็ตในแวดล้อมคํานวณ petascale และ exascale
- โครงสร้างพื้นฐาน AI หลายผู้เช่าการให้บริการการแยกเครือข่ายและการแบ่งแยกสําหรับการฝึกอบรม AI และภาระงานการสรุปในหลายทีม
- เส้นทางกระดูกสันหลังในผ้าไม้ไขมัน:ทําหน้าที่เป็นชั้นการนําระหว่างสวิตช์ใบในเครือข่าย InfiniBandขนาดใหญ่
- ศูนย์ข้อมูลองค์กร:รองรับการเก็บข้อมูล ระบบฐานข้อมูล และภาระงานคํานวณที่มีประสิทธิภาพสูง ที่ต้องการความช้าต่ําและความเร็วในการทํางานสูง
- โครงสร้างพื้นฐานเมฆและโลหะเปล่าเหมาะสําหรับสภาพแวดล้อมหลายตัวเช่าที่ต้องการแผงความกว้างขวางสูง, ผ้าเครือข่ายความช้าต่ําที่มีการแยกตัวเช่า
ข้อมูลสําคัญเกี่ยวกับผลงาน
64 x NDR 400Gb/s
ท่าเรือ
51.2Tb/s
การออกกําลัง
ต่ํากว่า 90 น
ความช้า
รูเตอร์
ประเภท
P2C (จากหน้าไปหลัง)
การไหลของอากาศ
ในกล่อง (MLNX-OS)
การบริหาร
180W - 200W
พลังงาน (ATIS)
ความลึก 1U, 27 "
ปัจจัยรูปแบบ
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | MQM9790-NS2F |
| ซีรี่ย์ | NVIDIA Quantum-2 |
| ประเภทสินค้า | InfiniBand รูเตอร์ |
| ท่าเรือ | 64 x QSFP56 (NDR 400Gb/s) |
| อัตราการผลิตรวม | 51.2Tb/s (ไม่ปิด) |
| ความช้า | ต่ํากว่า 90 น (จากท่าเรือไปยังท่าเรือ) |
| เปลี่ยน ASIC | NVIDIA Quantum-2 NDR |
| ความสามารถในการนําทาง | การนําทาง InfiniBand ที่พัฒนาขึ้นพร้อมการสนับสนุนหลายโซบเน็ต |
| CPU | อินเทล x86 ดับเบิลคอร์ |
| ความจําระบบ | แรม 8GB SSD 32GB |
| การบริหาร | MLNX-OS (ในกล่อง), CLI, SNMP, UFM |
| พลังงานไฟฟ้า | 1+1 เงินเหลือใช้, เปลี่ยนได้ร้อน, 100-240VAC, 80 ทอง + |
| พลังงานเฉพาะ (ATIS) | 180W - 200W (เต็ม) |
| การเย็น | P2C (ด้านหน้าไปด้านหลัง) แฟนที่เปลี่ยนได้ร้อน |
| ปัจจัยรูปแบบ | 1U Rackmount; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| น้ําหนัก | 12.5 กิโลกรัม (ประมาณ) |
| อุณหภูมิการทํางาน | 0°C ถึง 45°C |
| การรับรอง | สินค้าที่ได้รับการจัดจําหน่าย |

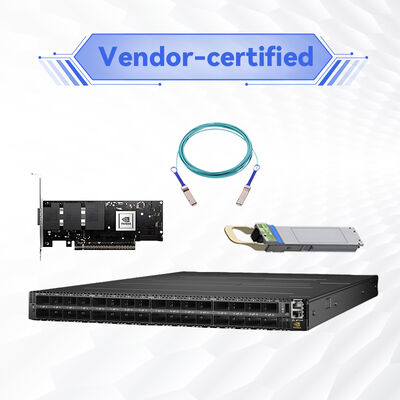

แมทริกซ์ความเข้ากันได้
| ส่วนประกอบ | สินค้าที่เข้ากันได้ |
|---|---|
| เครื่องปรับ | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| สายเคเบิล | QSFP56 DAC, AOC, เครื่องรับสัญญาณแสง (NVIDIA LinkX) |
| การบริหาร | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| มาตรฐาน | IBTA 14, 1.3; RoHS-6; ENERGY STAR |
| การตั้งทาง | InfiniBand subnet routing การแยกแยกหลายตัวเช่า |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | การไหลของอากาศ | ประเภท |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U สวิตช์ 64 QSFP56, x86 ดิวัลคอร์ | P2C (จากหน้าไปหลัง) | เปลี่ยน |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U สวิตช์ 64 QSFP56, x86 ดิวัลคอร์ | C2P (หลังไปหน้า) | เปลี่ยน |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U รูเตอร์ 64 QSFP56, x86 ดิวัลคอร์ | P2C (จากหน้าไปหลัง) | รูเตอร์ |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U รูเตอร์ 64 QSFP56, x86 ดิวัลคอร์ | C2P (หลังไปหน้า) | รูเตอร์ |
หมายเหตุ: MQM9790 ซีรี่ย์รวมถึงความสามารถการนําทางที่ก้าวหน้า การตรวจสอบทิศทางการไหลของอากาศ (P2C หรือ C2P) เหมาะสมกับการตั้งค่าทางเดินร้อน / เย็นของศูนย์ข้อมูลของคุณก่อนการสั่งซื้อ
ข้อดีสําคัญ
- ผลงานชั้นนําในอุตสาหกรรม:51.2Tb / s ความเร็วและความช้าที่ต่ํามากในชาสี 1U compact
- ความสามารถในการนําทางที่ระดับสูง:ช่วยให้มีเนื้อผ้าหลายเซบเน็ต, การแยกตัวผู้เช่า, และการแบ่งแยกเครือข่ายขนาดใหญ่
- ลดต้นทุน IT:ความหนาแน่นของท่าเรือสูง (ท่าเรือ 64 แห่งใน 1U) ลดผลกระทบด้านพื้นฐานและค่าใช้จ่ายในการดําเนินงาน
- การสร้างเครือข่ายเยียวยาตัวเองเนื้อผ้า InfiniBand ฟื้นฟูจากความล้มเหลวของลิงค์ 5,000 เท่าเร็วกว่าคําตอบจากซอฟต์แวร์
- การใช้งานแบบยืดหยุ่นรองรับแบบย้อนหลังกับ HDR และ EDR; รองรับโทปโลยีที่ทันสมัยเช่น Dragonfly +, SlimFly และ 6D torus
- การปรับปรุงเทเลเมตร:ด้วย UFM รับความรู้ในระบบในเวลาจริง และการวิเคราะห์ที่ขับเคลื่อนโดย AI เพื่อการบํารุงรักษาอย่างระวัง
- ระบบเย็นแบบมาตรฐาน:P2C การไหลของอากาศตรงกับการตั้งค่าศูนย์ข้อมูลแบบทั่วไปกับการตั้งค่าทางเดินเย็นด้านหน้า
รายการตรวจสอบผู้ซื้อ
- ยืนยันทิศทางการไหลของอากาศ (P2C หน้ากลับสําหรับรุ่นนี้)
- ตรวจสอบความดันไฟเข้า (100-127V / 200-240VAC)
- เลือกรูเตอร์ (MQM9790) หรือสวิตช์ (MQM9700) ตามความต้องการการรูต
- เลือกสายไฟฟ้า QSFP56 ที่เหมาะสม
- ตรวจสอบความเหมาะสมของความลึก rack (590.6mm / 27 ")
- แผนการระยะห่างและระยะเย็น 1U
- การออกแบบท็อปโลยีการตั้งเส้นทางสําหรับการใช้งานหลายเซบเน็ต
ข้อควรระวัง
- รับรองว่าช่วงความแรงกดไฟเข้า (100-127VAC หรือ 200-240VAC) ตรงกับพลังงานของอํานวยการของคุณก่อนการเชื่อมต่อ
- ปล่อยให้มีช่องว่างพอสําหรับการไหลของอากาศจากด้านหน้าไปด้านหลัง; อย่าปิดอากาศออกของพัดลมด้านหลังหรือช่องรับในด้านหน้า
- อุณหภูมิการทํางานต้องคงอยู่ระหว่าง 0 °C และ 45 °C ความชื้นสัมพันธ์ 10% - 85% ไม่หมัก
- ใช้เคเบิล QSFP56 และโมดูลออปติกส์ที่ได้รับการอนุมัติเท่านั้น เพื่อรับรองความสมบูรณ์แบบและความสอดคล้องของสัญญาณ
- ตรวจสอบว่าการตั้งค่าการเย็น rack ของคุณสนับสนุนการไหลของอากาศ P2C (หน้าไปหลัง) ก่อนการติดตั้ง
- สําหรับการตั้งค่าการเดินเส้นทาง, ดู InfiniBand Fabric Design Guide สําหรับการวางแผนทอปโลจีที่เหมาะสม
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่าง MQM9790-NS2F และ MQM9700-NS2F คืออะไร?
MQM9790 เป็นรูเตอร์ InfiniBand ที่มีความสามารถในการนําทางที่ก้าวหน้า ขณะที่ MQM9700 เป็นสวิตช์มาตรฐาน ทั้งคู่มีแพลตฟอร์มฮาร์ดแวร์และทิศทางการไหลของอากาศเดียวกันแต่ MQM9790 รองรับการขนส่งซับเน็ต, การแยกแยกการจราจร และการแบ่งแยกหลายผู้เช่า
ความแตกต่างระหว่าง MQM9790-NS2F และ MQM9790-NS2R คืออะไร?
ความแตกต่างเพียงอย่างเดียวคือทิศทางการไหลของอากาศ. NS2F มีการไหลของอากาศ P2C (หน้าไปหลัง) ขณะที่ NS2R มีการไหลของอากาศ C2P (หลังไปหน้า) ข้อจําแนกอื่น ๆ ทั้งหมดรวมถึงความสามารถในการนําทางก็เหมือนกัน.
MQM9790 มีความสามารถในการนําทางอะไร?
MQM9790 ซีรี่ย์รองรับ InfiniBand subnet routing ทําให้การสื่อสารระหว่าง subnet ที่แตกต่างกัน สามารถแยกการจราจรได้สําหรับสภาพแวดล้อมหลายตัวเช่าและการส่งต่อที่ทันสมัยสําหรับผ้าขนาดใหญ่ที่มีหลายพันหน่วย.
คาเบิ้ลไหนที่รองรับ?
เครื่องเชื่อม QSFP56 รองรับ DAC ทองแดงแบบปาซีฟ์, สายไฟฟ้าออตติกแอคทีฟ (AOC) และเครื่องรับออตติก สําหรับสกูเฉพาะเจาะจงดูสายไฟฟ้า NVIDIA LinkX
รูเตอร์นี้ใช้ได้กับตัวปรับ HDR หรือ EDR ไหม?
ใช่, ซีรี่ย์ Quantum-2 เป็นที่เข้ากันได้แบบย้อนหลังกับเทคโนโลยี HDR (200Gb/s) และ EDR (100Gb/s) InfiniBand
จํานวนหน่วยที่สนับสนุนสูงสุดเท่าไร?
ด้วยความสามารถในการนําทางที่ก้าวหน้า MQM9790 สามารถรองรับผ้าที่มีหมื่น ๆ พัน ๆ ค้อนของ node ทั่ว subnet หลายตัว ผู้จัดการ subnet ที่บูรณาการสามารถจัดการได้ถึง 2,000 node ต่อ subnet
ผมเลือกระหว่าง NS2F และ NS2R ได้อย่างไร?
เลือก NS2F (จากหน้าไปหลัง) หากรอกมีช่องรับอากาศเย็นด้านหน้า; เลือก NS2R (จากหลังไปหน้า) หากรอกมีช่องรับอากาศเย็นด้านหลังตลอดเวลาตรงกับทิศทางการไหลของอากาศของอุปกรณ์ที่อยู่ใกล้เคียง.
