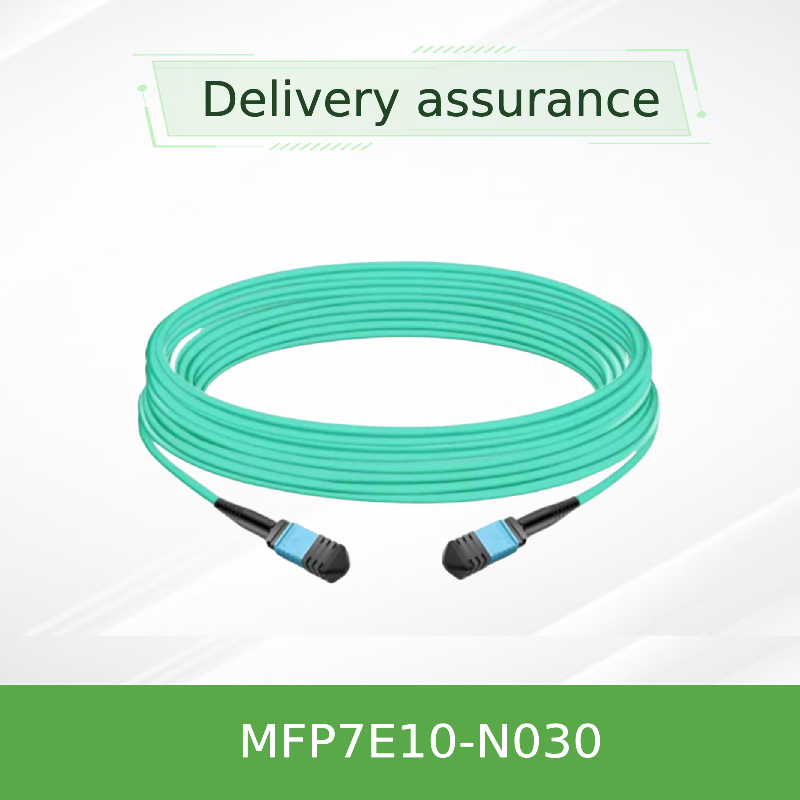

NVIDIA MFP7E10-N030 สาย MPO-12 / APC สายไฟเบอร์ออปติก 30 เมตร
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N030 (980-9I557-00N030) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แบบอย่าง: | MFP7E10-N030 | ความยาว: | 30 ม |
|---|---|---|---|
| ชนิดไฟเบอร์: | Multimode OM4 | ขั้วต่อ: | MPO-12/APC (หญิง) |
| การสูญเสียการแทรก: | ≤ 0.362 dB | การสูญเสียผลตอบแทน: | ≥ 35 dB |
| เน้น: | NVIDIA มัลติโมด MPO-12 สายไฟเบอร์ออปติก,สายไฟฟ้า MPO-12 APC ขนาด 30 เมตร,NVIDIA สายไฟเบอร์มัลติโมด 30 เมตร |
||
รายละเอียดสินค้า
NVIDIA MFP7E10-N030 สาย MPO-12 / APC สายไฟเบอร์ออปติก 30 เมตร
NVIDIA MFP7E10-N030✅ 30 เมตร MPO-12/APC ถึง MPO-12/APC สายใยไฟเบอร์มัลติโม้ด คราสโอเวอร์ประเภท B, OM4 (50/125 μm) ออกแบบสําหรับ 400G/800G InfiniBand และ Ethernet ลิงค์ระหว่าง OSFP สองท่าทาง, OSFP ท่าทางเดียวและ QSFP112 เครื่องรับสัญญาณความสูญเสียการใส่ที่ต่ํา, เสื้อ LSZH / OFNR, รองรับความกว้างสูงถึง 50m ด้วยแผ่นแผ่น
ภาพรวมสินค้า
สายไฟฟ้าออปติก passive NVIDIA MFP7E10-Nxxx ซีรีย์ถูกออกแบบให้กับการเชื่อมต่อกลางข้อมูลความหนาแน่นสูงMFP7E10-N030(30m) ใช้เส้นใยประกอบ 8 ใยในเครื่องเชื่อม MPO‐12/APC 12 ใย โดยมีเส้นใย 4 ใยเป็นสมาชิกความแข็งแรงการประกันความสมบูรณ์แบบของสัญญาณสําหรับโปรโตคอลความเร็วสูง.
สายเคเบิลนี้เป็นรุ่น B crossoverการประกอบ, การจัดท่าช่องส่ง 1 ในปลายหนึ่งเพื่อรับช่อง 12 ในปลายตรงข้ามมันรองรับทั้งสภาพแวดล้อม InfiniBand (NDR) และ Ethernet (400GbE/800GbE).
ลักษณะสําคัญ
ออปติกและฟิสิกส์
- สายใย OM4 มัลติโมด 50/125 μm (ความยาว > 30 m)
- เครื่องเชื่อม MPO‐12/APC เพศหญิง กล่องสีเขียว
- สายใยที่ทํางาน 8 สายใย / สายใยที่ทํางานไม่ 4 สายใย (สายใยแรง)
- ความขั้วขาข้ามแบบ B
- เสื้อ Aqua LSZH / OFNR กว้าง 3.0 ± 0.2 mm
ผลงานและความสอดคล้อง
- ความสูญเสียการใส่ ≤ 0.35 + 0.0004 * L (dB) ; สําหรับ 30m: ≤ 0.362 dB
- ความสูญเสียการกลับ ≥ 35 dB
- ขั้นต่ํารัศมีโค้ง: 30 mm (ทุกที่บนสายเคเบิล)
- อุณหภูมิการทํางาน: 0 °C ถึง 70 °C
- หน่วยงานการประกอบการ
เทคโนโลย
หน้าปลาย APC (Angled Physical Contact) ที่เคลือบ 8 องศามีความสําคัญสําหรับสายเชื่อมแสงความเร็วสูง: มันหลบความสะท้อนกลับภายในออกไปจากเลเซอร์ตัวรับลดการบิดสัญญาณและความผิดพลาดบิตสายเคเบิลคือปรสิตและไม่มีอิเล็กทรอนิกส์ที่ใช้งาน ทําให้มีความน่าเชื่อถือสูงและความช้าน้อยปิ้นการจัดสรร MPO-12 (ในเครื่องรับสัญญาณ) ติดคู่กับรูการจัดสรรในสายเชื่อมเคเบิลสําหรับการเชื่อมแสงที่แม่นยํา.
NVIDIA กําหนด MFP7E10‐Nxxx สําหรับลิงค์ที่รวมถึง 2 แผ่นปาทช์ออปติก (รวมทั้งหมด 4 จุดเชื่อม) โดยยังรักษาความกว้างสูงสุด 50 เมตร
การใช้งานทั่วไป
- เปลี่ยนไป เปลี่ยน:การเชื่อมโยงสวิตช์ OSFP 800G ที่มีสองท่าทางในผ้าใบกระดูกสันหลัง
- ติดต่อตัวปรับ:การเชื่อมต่อสวิทช์ OSFP กับ DPUs ConnectX‐7 หรือ BlueField‐3 โดยใช้เครื่องรับเสียง OSFP หรือ QSFP112
- 400G/800G การหลุด:ใช้กับเครื่องรับสัญญาณ OSFP สองท่า (เช่น MMA4Z00-NS) เพื่อรองรับ 2 ลิงค์ 400G 4 ช่อง
- AI และ HPC คลัสเตอร์ที่ต้องการความช้าต่ํา ความกว้างแบนด์วิทสูง GPU-to-GPU การเชื่อมต่อ
ความเหมาะสม
MFP7E10‐N030 สามารถใช้งานกับเครื่องรับและส่ง NVIDIA ได้แก่
- OSFP สองประตู:MMA4Z00-NS (800G DR8) สําหรับสวิตช์ InfiniBand/Ethernet
- OSFP ท่าทางเดียว:MMA4Z00-NS400 (400G) สําหรับตัวปรับ ConnectX‐7
- QSFP112:MMA1Z00-NS400 (400G) สําหรับ DPU BlueField-3
- ยังรองรับโปรโตคอล 400GbE / NDR InfiniBand และ NVLink.
สําคัญ: เครื่องเชื่อม MPO‐12/APCไม่ไม่ให้ผสมผสานกับเครื่องรับสัญญาณ 100G/200G ที่ใช้พลาช UPC
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| รุ่น | MFP7E10-N030 |
| ความยาว | 30 m (ความละเอียด: + 2% * L / -0) |
| ประเภทเส้นใย | มัลติโมด OM4 (50/125 μm) สําหรับความยาว > 30 m; OM3 สําหรับ ≤ 30 m |
| ประเภทเครื่องเชื่อม | MPO‐12/APC เพศเมีย เป็น MPO‐12/APC เพศเมีย เปลือกสีเขียว |
| สายใยที่ใช้งาน | 8 (4 Tx, 4 Rx) |
| ความขั้ว | รุ่น B crossover |
| ความเสียของการใส่ (สูงสุด) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 dB @ 30m |
| การสูญเสียผลตอบแทน (นาที) | ≥ 35 dB |
| กว้างเคเบิล | 3.0 ± 0.2 มิลลิเมตร |
| ขนาดรัศมีโค้ง | 30 มิลลิเมตร (ทุกที่บนเคเบิล) |
| ชุด | Aqua, LSZH / OFNR |
| อุณหภูมิการทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิการเก็บรักษา | -40 °C ถึง 85 °C |
| ความชื้น (ไม่หมัก) | 10% 85% RH |
| มาตรฐาน | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว |
|---|---|---|
| MFP7E10-N003 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 3 เมตร |
| MFP7E10-N005 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 5 เมตร |
| MFP7E10-N007 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 7 เมตร |
| MFP7E10-N010 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 10 เมตร |
| MFP7E10-N015 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 15 เมตร |
| MFP7E10-N020 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 20 เมตร |
| MFP7E10-N025 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 25 เมตร |
| MFP7E10-N030 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 30 เมตร |
| MFP7E10-N035 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 35 เมตร |
| MFP7E10-N040 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 40 เมตร |
| MFP7E10-N050 | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC | 50 เมตร |
ข้อดี
- การสูญเสียต่ํา & การสูญเสียผลตอบแทนสูง:รับประกันสัญญาณออปติกที่สะอาดสําหรับ 400G/800G PAM4 modulation
- สีเคลือบ APC:ลดการสะท้อนให้น้อยที่สุด ที่สําคัญสําหรับ NDR InfiniBand และ 800G Ethernet
- รุ่น B:ทําให้การจับคู่ตัวรับสัญญาณโดยตรงง่าย; ไม่จําเป็นต้องใช้ตัวปรับการพลิกขั้ว
- เสื้อ LSZH/OFNR:ควันต่ําและความยืดหยุ่นไฟ เหมาะสําหรับพื้นที่ plenum และ riser
- NVIDIA มีคุณสมบัติ:ทดสอบและแนะนําสําหรับครอบครัวสวิทช์ ConnectX‐7, BlueField‐3 และ Spectrum
บริการและการสนับสนุน
กลุ่มฮ่องกงสตาร์สอร์จ (Hong Kong Starsurge Group) ให้บริการด้านการจัดส่งทั่วโลก, การสนับสนุนหลายภาษา และความเชี่ยวชาญทางเทคนิคสําหรับ NVIDIA Networking Solutions ทีมงานของเราช่วยในการวางแผนการจัดจําหน่าย, การตรวจสอบความสอดคล้องและการสนับสนุนหลังการขายติดต่อกับทีมงานขายของเรา เพื่อสอบถามราคาปริมาณและความยาวตามสั่ง
คํา ถาม ที่ ถาม บ่อย
สายนี้เข้ากันได้กับเครื่องรับ QSFP112 ไหม?
ใช่ เมื่อใช้กับ NVIDIA QSFP112 400G transceiver ที่เหมาะสม (เช่น MMA1Z00-NS400) บนด้านตัวปรับ
ฉันใช้มันกับเครื่องเชื่อม MPO‐12/UPC ได้มั้ย?
เลข MPO‐12/APC (โครงกระดาษสีเขียว) ไม่เข้ากันได้ทั้งทางกลหรือทางแสงกับ MPO‐12/UPC (โครงกระดาษสีฟ้า) การใช้มันด้วยกันอาจทําลายหน้าปลายของเครื่องเชื่อม
ความกว้างสูงสุดของสายไฟฟ้า 30 เมตร คือเท่าไหร่?
สายเคเบิลเองมีความยาว 30 เมตร แต่สายเชื่อมรวมสามารถรองรับความยาวสูงถึง 50 เมตรเมื่อรวม 2 แพทชแพนล (4 จุดเชื่อม) กับการกําหนดงบการเสียอย่างถูกต้อง
สายไฟฟ้ามีความรู้สึกต่อ ESD ไหม?
ไม่ คาเบลไม่มีส่วนนํา แต่การป้องกัน ESD มาตรฐานจะใช้ในการทํางานกับเครื่องรับ
ข้อควรระวังในการใช้
- ปิดหมวกฝุ่นไว้บนเครื่องเชื่อม จนถึงการติดตั้ง เพื่อป้องกันการติดเชื้อ
- ทําความสะอาดทั้งสายเชื่อมและเครื่องรับสัญญาณด้วยเครื่องทําความสะอาดสายเชื่อมทางออทติก ก่อนการจับคู่
- หลีกเลี่ยงการบิดสายไฟฟ้าต่ํากว่ารัศมีบิด 30 มม.
- ไม่ให้ติดกับของเหลว หรือทํางานนอกระยะอุณหภูมิที่กําหนดไว้
- เก็บไว้ระหว่าง -40 °C และ 85 °C เมื่อไม่ใช้
การแนะนําบริษัท
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการด้านเทคโนโลยีของเครื่องมือเครือข่าย, บริการไอที, และการแก้ไขการบูรณาการระบบจุดการเข้าถึงแบบไร้สาย, เครื่องควบคุม, สายเคเบิล และอุปกรณ์เครือข่ายที่เกี่ยวข้อง
ด้วยการสนับสนุนจากทีมงานขายและเทคนิคที่มีประสบการณ์ Starsurge สนับสนุนอุตสาหกรรม เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน, และธุรกิจระบบจัดการเครือข่าย, การพัฒนาโปรแกรมที่กําหนดเอง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลกและการแก้ไขที่กําหนดเอง ที่ช่วยให้ลูกค้าสร้าง, โครงสร้างระบบเครือข่ายที่สามารถปรับขนาดได้ และเชื่อถือได้
ข้อมูล สําคัญ ใน ภาพ ภาพ ภาพ ภาพ ภาพ
เครื่องเชื่อมและขั้ว:MPO‐12/APC เพศเมีย รุ่น B รุ่น crossover เปลือกสีเขียว
สายใยและความยาว:มัลติโมด OM4, 30 m (98 ft), 8 สายใยที่ทํางาน
ประสิทธิภาพทางแสง:IL ≤ 0.362 dB, RL ≥ 35 dB
การปฏิบัติตาม:GR‐1435, IEC 61754‐7, OFNR/LSZH
แมทริกซ์ความเข้ากันได้
| เครื่องรับสัญญาณ / เครื่อง | ประเภทท่าเรือ | รองรับได้ |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP สองประตู | ใช่ |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (พอร์ตเดียว) | ใช่ |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | ใช่ |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | ใช่ |
| เครื่องรับสัญญาณ MPO‐12/UPC (100G/200G) | MPO‐12/UPC | ไม่ (การเคลือบที่แตกต่างกัน) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันประเภทพอร์ตตัวรับสัญญาณ: OSFP, OSFP twin-port หรือ QSFP112
- ตรวจสอบเครื่องเคลือบเครื่องเชื่อม: MPO‐12/APC (เปลือกสีเขียว) vs UPC (เปลือกสีฟ้า)
- ตรวจสอบความยาวของสายไฟที่ต้องการ MFP7E10-N030 คือ 30 เมตร
- รับรองประเภทไฟเบอร์: มัลติโมด OM4 สําหรับความยาว > 30m, OM3 สําหรับความยาวสั้นกว่า
- แผนการจัดการสายไฟฟ้า: รังสีโค้งขั้นต่ํา 30 มม.
- พิจารณาการสูญเสียการใส่แผ่นพาร์ทช์ถ้าใช้ในลิงค์ยาว
