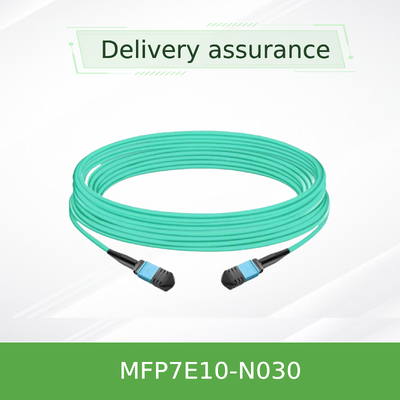

NVIDIA MFP7E10-N030 30m MPO-12/APC สายไฟเบอร์มัลติโมด
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N030 (980-9I557-00N030) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แบบอย่าง: | MFP7E10-N030 | ความยาว: | 30 ม |
|---|---|---|---|
| ชนิดไฟเบอร์: | Multimode OM4 | ขั้วต่อ: | MPO-12/APC (หญิง) |
| การสูญเสียการแทรก: | ≤ 0.362 dB | การสูญเสียผลตอบแทน: | ≥ 35 dB |
| เน้น: | สายเคเบิลใยแก้วนำแสงมัลติโหมด NVIDIA ยาว 30 เมตร,สายเคเบิลใยแก้วนำแสง MPO-12 APC,สายเคเบิลใยแก้วนำแสง NVIDIA MFP7E10 |
||
รายละเอียดสินค้า
NVIDIA MFP7E10-N030 30m MPO-12/APC สายไฟเบอร์มัลติโมด
สายไฟฟ้าออปติกแปซิฟ์ 8 ใยที่มีประสิทธิภาพสูงที่มีโทปโลยีครอสโอเวอร์ประเภท B. ออกแบบสําหรับ 400GbE / NDR InfiniBand และ Ethernet อินเตอร์คอนเน็คต์, รองรับตัวรับ OSFP และ QSFP112 สองท่า.ความยาว 30 เมตร, OM4/OM3 มัลติโมด, แจ็คเก็ต LSZH, และเครื่องเชื่อม APC สําหรับการสะท้อนหลังต่ํา เหมาะสําหรับลิงก์ด้านบนและกลางแถวในศูนย์ข้อมูล
ข้อจํากัดหลัก
ความยาว:30 m (MFP7E10-N030)
ประเภทเส้นใย:มัลติโมด OM3 (≤30m) / OM4 (>30m)
เครื่องเชื่อมMPO-12/APC หญิง 8 สายใยที่ทํางาน
โทปโลยี:รุ่น B crossover
ชุด:Aqua LSZH / OFNR
แม็กซ์ เรช:50 m (มี 4 เครื่องเชื่อมต่อต่อกัน)
โปรต็อกอล:InfiniBand, Ethernet, NVLink
ภาพรวมสินค้า
NVIDIA MFP7E10-Nxxx ซีรี่ย์คือการประกอบเคเบิลไฟเบอร์มัลติโมดแบบปาสิฟ์ที่มีเครื่องเชื่อม MPO-12/APC. MFP7E10-N030 เป็นตัวแปร 30 เมตรที่ให้บริการโดยตรงการเชื่อมโยงทางกายภาพที่ขาดทุนน้อย ระหว่างเครื่องรับสัญญาณ OSFP 800G ที่มีสองท่า, OSFP 400G ที่มีประตูเดียว และ QSFP112 400G เครื่องรับสัญญาณ ด้วยการเคลือบมุม 8 องศาอินเตอร์เฟซ APC ลดการสะท้อนกลับให้น้อยที่สุด (ความสูญเสียการกลับ ≥35 dB) เพื่ออนุรักษ์ความสมบูรณ์แบบของสัญญาณในการเชื่อมต่อ PAM4 ความเร็วสูงคาเบลเป็นที่สอดคล้องอย่างสมบูรณ์แบบกับ Telcordia GR-1435 และ IEC 61754-7 และถูกผลิตภายใต้การควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่า plug-and-play ความน่าเชื่อถือ
ลักษณะสําคัญ
- 8 สายใยที่ทํางาน- 4 เลนต่อทิศทางสําหรับการส่ง 400G/800G
- เครื่องเชื่อม MPO-12/APC เพศหญิง- ลายเลนกมุมกําจัดการสะท้อนหลังอันตราย
- การเชื่อมต่อสายไฟแบบ B- Pin 1 to pin 12 mapping ทําให้การติดตั้งตรงจากเครื่องรับต่อเครื่องรับ
- เสื้อ LSZH ยืดหยุ่น- ควันต่ํา ไม่มีฮาโลเจน สีน้ํา กว้าง 3.0 ± 0.2 มม
- ความยาวสูงสุด 50 m- มีแผ่นปลาสเตอร์สองแผ่น และจุดเชื่อมสี่จุด
- รองรับ InfiniBand, Ethernet และ NVLink- ป้องกันในอนาคต สําหรับโปรโตคอลรุ่นใหม่
- การล็อคแบบดัน-ดึง- การติดตั้งอย่างรวดเร็วและปลอดภัย
เทคโนโลยีและการออกแบบ
MFP7E10-N030 ใช้เส้นใยมัลติโมด 50/125 μm (OM3 สําหรับความยาว ≤30 m, OM4 สําหรับ >30 m)เครื่องเชื่อม MPO มีหลุมปรับตรงที่จับคู่กับปินปรับตรงตัวรับสัญญาณเพื่อการเชื่อมต่อทางออทคอมที่แม่นยําหน้าปลาย APC 8 องศา ลดความสะท้อนขณะที่ crossover (ประเภท B) pinout รับรองว่าเลเซอร์ส่งในสาย 1 ของปลายหนึ่งตรงกับตัวรับในสาย 12 ของปลายตรงข้าม - ยกเลิกความจําเป็นของการปรับขั้วแยกสายไฟฟ้าถูกปิดด้วยเครื่องเชื่อมที่เสียน้อย (IL ≤0.35 + 0.0004 * L dB) และได้รับการทดสอบ 100% จากโรงงานสําหรับการเสียการใส่, การเสียการกลับ, และความต่อเนื่องของไฟเบอร์
การใช้งานทั่วไป
- เครื่องสวิทช์-สวิทช์- เชื่อมต่อสวิตช์ OSFP สองท่าทางในท็อปโลยีกระดูกสันหลัง
- เครื่องปรับเปลี่ยนสวิตช์- เชื่อมต่อสวิทช์ OSFP กับ DPUs ConnectX-7 หรือ BlueField-3 ด้วยเครื่องรับ QSFP112/OSFP
- Server-to-switch- ความหนาแน่นสูง 400G/800G top-of-rack การเชื่อมต่อ
- ระหว่างร็อคของศูนย์ข้อมูล- สายต่อระยะสั้น ภายในหรือระหว่างราคที่อยู่ใกล้เคียงกัน
ความเหมาะสม
เครื่องรับสัญญาณ:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
โปรต็อกอล:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
ประเภทเครื่องเชื่อม:MPO-12/APC (หญิง) - ไม่เข้ากันได้กับ MPO-12/UPC
ท่าเรือ:OSFP สองท่าทาง OSFP เดียวท่าทาง QSFP112
รายละเอียด
| ปริมาตร | ค่า / ระยะ | หมายเหตุ |
|---|---|---|
| เลขสินค้า | MFP7E10-N030 | ความยาว 30 m |
| จํานวนเส้นใย | 8 (ทํางาน) | 4 คนที่ไม่ทํางานเป็นสมาชิกกําลัง |
| ประเภทเส้นใย | มัลติโมด OM3 (≤30 m) / OM4 (>30 m) | 50/125 μm |
| ประเภทเครื่องเชื่อม | MPO-12/APC (หญิง) | IEC 61754-7 |
| ความสูญเสียการใส่ (IL) | ≤0.35 + 0.0004*L dB | L = ความยาวในเมตร |
| การเสียผลตอบแทน (RL) | ≥ 35 dB | สีเคลือบ APC |
| กว้างของเคเบิล | 3.0 ± 0.2 มิลลิเมตร | กลม, ยืดหยุ่น |
| วงจรโค้งขั้นต่ํา | 30 มม. | ที่ไหนก็ได้บนสายเคเบิล |
| วัสดุของเสื้อ | Aqua LSZH / OFNR | ควันน้อย ไม่มีฮาโลเจน |
| อุณหภูมิการทํางาน | 0 °C ถึง 70 °C | การเก็บรักษา: -40 °C ถึง 85 °C |
| โทปอลิเจีย | ประเภท B (crossover) | Pin 1 ️ 12 แผนที่ |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | ความยาว | คําอธิบาย |
|---|---|---|
| MFP7E10-N003 | 3 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N005 | 5 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N007 | 7 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N010 | 10 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N015 | 15 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N020 | 20 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N025 | 25 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N030 | 30 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N035 | 35 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N040 | 40 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
| MFP7E10-N050 | 50 เมตร | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO12 APC เป็น MPO12 APC |
ข้อดี
- ความสมบูรณ์แบบของสัญญาณ- การเคลือบ APC และ Type-B Crossover ลดปัญหาการสะท้อนและการขั้วโลก
- ประหยัด- การออกแบบที่ไร้ทองแดงโดยไม่ใช้อิเล็กทรอนิกส์ที่ทํางาน
- ความน่าเชื่อถือ- การปฏิบัติตามกรม GR-1435 และการทดสอบ 100% ของโรงงาน
- ความยืดหยุ่น- เสื้อ LSZH และรัศมีโค้งขนาดเล็กทําให้การเดินเส้นทางง่ายในราคความหนาแน่นสูง
- ความสามารถในการปรับขนาด- รองรับโปรโตคอลความเร็วสูงกว่า 400G/800G ในวันนี้และในอนาคต
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่าง MPO-12/APC และ MPO-12/UPC คืออะไร?
APC (Angled Polish) มีมุม 8 องศาที่ลดการสะท้อนกลับ, ที่สําคัญสําหรับสัญญาณ PAM4 ความเร็วสูง. UPC (Ultra-flat polish) โดยปกติจะใช้สําหรับลิงค์ความเร็วต่ํากว่า.พวกมันไม่เข้ากันได้ทางกล.
ผมใช้สายนี้กับเครื่องรับสัญญาณ 100G ได้มั้ย?
ขณะที่เคเบิลรองรับเส้นใย 8 เส้น มันถูกปรับปรุงให้เหมาะกับการใช้งาน 400G/800G สําหรับ 100G (4x25G-NRZ) เคเบิล MPO-12/UPC ถูกใช้ทั่วไป; กรุณาตรวจสอบความสอดคล้องกับเครื่องรับสัญญาณของคุณ
ระยะทางเชื่อมต่อที่แนะนําสูงสุดคืออะไร?
ขนาด 50 เมตร พร้อม 2 แผ่นพับและ 4 จุดเชื่อมรวม สําหรับการเชื่อมต่อโดยตรงโดยไม่มี แผ่นพับ ระยะทางปกติสูงถึง 30-40 เมตร ขึ้นอยู่กับงบประมาณการเชื่อมต่อ
เคเบิลรองรับ NVLink ไหม?
ใช่, MFP7E10-Nxxx ซีรี่ย์ถูกออกแบบมาเพื่อรองรับ NVLink, InfiniBand, และโปรโตคอลอีเทอร์เน็ต, ตามแนวทางการทํางานร่วมของ NVIDIA.
ข้อควรระวังในการใช้
- ปิดหมวกป้องกันฝุ่นไว้จนถึงการติดตั้ง เพื่อป้องกันการปนเปื้อน
- ดําเนินการทําความสะอาดทั้งสายเคเบิลและเครื่องเชื่อมทรานซิเวอร์ด้วยเครื่องทําความสะอาดประเภทออทคิตร ก่อนการจับคู่
- หลีกเลี่ยงการบิดสายไฟฟ้าต่ํากว่ารัศมีบิดขั้นต่ํา 30 มม.
- อย่าดึงต่อ; ใช้แท็บดึงหรือเสื้อสายไฟฟ้าเพื่อบรรเทาความเครียด
- เก็บไว้ในสภาพที่แห้งสะอาด ภายในอุณหภูมิการเก็บรักษา -40 °C ถึง 85 °C
รายการตรวจสอบผู้ซื้อ
- ตรวจสอบประเภทเครื่องเชื่อมเครื่องรับส่ง (MPO-12/APC หญิง)
- ยืนยันความยาวของสายเชื่อม - 30 m (MFP7E10-N030)
- ประเภทไฟเบอร์ตรวจสอบ - OM3/OM4 มัลติโมด
- รับประกันความขั้ว - ต้องการแบบ B crossover สําหรับการติดต่อโดยตรง
- ประเมินเส้นทางสายเคเบิลและความสะอาดรัศมีโค้ง
- ยืนยันความสอดคล้องของเครื่องรับสัญญาณ (OSFP/QSFP112)
