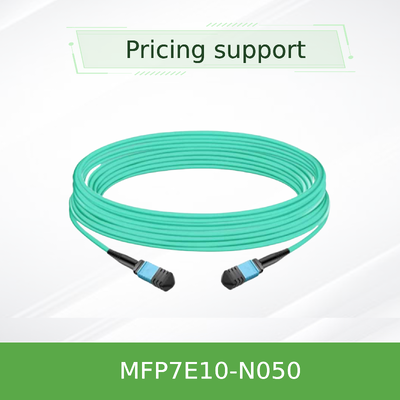

NVIDIA MFP7E10-N050 50m MPO-12/APC สายไฟเบอร์มัลติโมดสําหรับ 400G/800G InfiniBand & Ethernet
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N050 (980-9I57Y-00N050) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แบบอย่าง: | MFP7E10-N050 | ความยาว: | 50 ม |
|---|---|---|---|
| ชนิดไฟเบอร์: | Multimode OM4 | ขั้วต่อ: | MPO-12/APC (หญิง) |
| การสูญเสียการแทรก: | ≤ 0.37 dB | การสูญเสียผลตอบแทน: | ≥ 35 dB |
| เน้น: | NVIDIA 50m MPO-12 สายไฟเบอร์,สายไฟเบอร์มัลติโมดสําหรับ InfiniBand,สายเคเบิลไฟเบอร์ออปติก 400G Ethernet |
||
รายละเอียดสินค้า
สายไฟเบอร์ออปติกแบบมัลติโหมด MPO-12/APC ความยาว 50 เมตร NVIDIA MFP7E10-N050
สายเคเบิลใยแก้วนำแสงแบบพาสซีฟประสิทธิภาพสูง 8 เส้น พร้อมโทโพโลยีแบบไขว้ Type-B ออกแบบมาสำหรับการเชื่อมต่อ 400GbE/NDR InfiniBand และ Ethernet รองรับทรานซีฟเวอร์ OSFP แบบ twin-port และ QSFP112
ข้อมูลจำเพาะหลัก
ความยาว: 50 ม. (MFP7E10-N050)
ประเภทไฟเบอร์: มัลติโหมด OM4 (ความยาว >30 ม.)
คอนเนคเตอร์: MPO-12/APC ตัวเมีย, ไฟเบอร์ใช้งาน 8 เส้น
โทโพโลยี: แบบไขว้ Type B
แจ็คเก็ต: สีฟ้า LSZH / OFNR
ระยะสูงสุด: 50 ม. (พร้อมคอนเนคเตอร์ 4 ตัวในลิงก์)
โปรโตคอล: InfiniBand, Ethernet, NVLink
ภาพรวมผลิตภัณฑ์
ซีรีส์ NVIDIA MFP7E10-Nxxx เป็นชุดสายเคเบิลใยแก้วนำแสงแบบพาสซีฟมัลติโหมดพร้อมคอนเนคเตอร์ MPO-12/APC รุ่น MFP7E10-N050 ความยาว 50 เมตร ให้การเชื่อมต่อทางกายภาพโดยตรงที่มีการสูญเสียต่ำระหว่างทรานซีฟเวอร์ OSFP 800G แบบ twin-port, OSFP 400G แบบ single-port และ QSFP112 400G
ด้วยการขัดมุม 8 องศา อินเทอร์เฟซ APC จะลดการสะท้อนกลับ (Return Loss ≥35 dB) เพื่อรักษาความสมบูรณ์ของสัญญาณในลิงก์ PAM4 ความเร็วสูง สายเคเบิลนี้เป็นไปตามมาตรฐาน Telcordia GR-1435 และ IEC 61754-7 อย่างสมบูรณ์ และผลิตภายใต้การควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจในความน่าเชื่อถือแบบ plug-and-play
คุณสมบัติหลัก
ไฟเบอร์ใช้งาน 8 เส้น
4 เลนต่อทิศทางสำหรับการส่งสัญญาณ 400G/800G
คอนเนคเตอร์ MPO-12/APC
การขัดมุมช่วยลดการสะท้อนกลับที่เป็นอันตราย
การเดินสายแบบไขว้ Type-B
การจับคู่พิน 1 กับพิน 12 ช่วยให้เชื่อมต่อทรานซีฟเวอร์กับทรานซีฟเวอร์ได้โดยตรง
แจ็คเก็ต LSZH ที่ยืดหยุ่น
ควันต่ำ, ปราศจากฮาโลเจน, สีฟ้า, เส้นผ่านศูนย์กลาง 3.0 ±0.2 มม.
ระยะสูงสุด 50 เมตร
พร้อมแผงแพตช์สองแผงและจุดเชื่อมต่อสี่จุด
รองรับหลายโปรโตคอล
InfiniBand, Ethernet และ NVLink สำหรับการใช้งานในอนาคต
เทคโนโลยีและการออกแบบ
MFP7E10-N050 ใช้ไฟเบอร์มัลติโหมด OM4 ขนาด 50/125 ไมโครเมตร ซึ่งปรับให้เหมาะสมสำหรับความยาว >30 ม. คอนเนคเตอร์ MPO มีรูนำที่จับคู่กับพินนำของทรานซีฟเวอร์เพื่อการจับคู่ทางแสงที่แม่นยำ
ปลายด้าน APC ที่ขัดมุม 8 องศาช่วยลดการสะท้อนกลับ ในขณะที่การจัดเรียงแบบไขว้ (Type B) ช่วยให้มั่นใจได้ว่าเลนส์ส่งสัญญาณบนเลน 1 ของปลายด้านหนึ่งจะตรงกับตัวรับบนเลน 12 ของปลายอีกด้านหนึ่ง ซึ่งช่วยขจัดความจำเป็นในการใช้อะแดปเตอร์ขั้วต่อแยกต่างหาก
สายเคเบิลนี้ติดตั้งคอนเนคเตอร์ที่มีการสูญเสียต่ำ (IL ≤0.35 + 0.0004×L dB) และได้รับการทดสอบจากโรงงาน 100% สำหรับการสูญเสียการแทรก, การสูญเสียการสะท้อนกลับ และความต่อเนื่องของไฟเบอร์
การใช้งานทั่วไป
- สวิตช์ต่อสวิตช์: เชื่อมต่อสวิตช์ OSFP แบบ twin-port ในโทโพโลยี spine-leaf ข้ามแถว
- สวิตช์ต่ออะแดปเตอร์: เชื่อมต่อสวิตช์ OSFP กับ DPU ConnectX-7 หรือ BlueField-3 ด้วยทรานซีฟเวอร์ QSFP112/OSFP
- เซิร์ฟเวอร์ต่อสวิตช์: การเชื่อมต่อกลางแถว 400G/800G ความหนาแน่นสูง
- ระหว่างแร็คในศูนย์ข้อมูล: ลิงก์ระยะสั้นระหว่างแร็คที่อยู่ติดกันหรือภายในแถว
ความเข้ากันได้
ทรานซีฟเวอร์: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
โปรโตคอล: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
ประเภทคอนเนคเตอร์: MPO-12/APC (ตัวเมีย) - ไม่เข้ากันกับ MPO-12/UPC
พอร์ต: OSFP แบบ twin-port, OSFP แบบ single-port, QSFP112
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ค่า / ช่วง | หมายเหตุ |
|---|---|---|
| หมายเลขผลิตภัณฑ์ | MFP7E10-N050 | ความยาว 50 ม. |
| จำนวนไฟเบอร์ | 8 (ใช้งาน) | 4 เส้นไม่ใช้งานเป็นส่วนเสริมความแข็งแรง |
| ประเภทไฟเบอร์ | มัลติโหมด OM4 | 50/125 ไมโครเมตร |
| ประเภทคอนเนคเตอร์ | MPO-12/APC (ตัวเมีย) | IEC 61754-7 |
| การสูญเสียการแทรก (IL) | ≤0.35 + 0.0004×L dB | L = ความยาวเป็นเมตร |
| การสูญเสียการสะท้อนกลับ (RL) | ≥35 dB | การขัด APC |
| เส้นผ่านศูนย์กลางสายเคเบิล | 3.0 ±0.2 มม. | กลม, ยืดหยุ่น |
| รัศมีโค้งงอขั้นต่ำ | 30 มม. | ทุกส่วนของสายเคเบิล |
| วัสดุแจ็คเก็ต | สีฟ้า LSZH / OFNR | ควันต่ำ, ปราศจากฮาโลเจน |
| อุณหภูมิการทำงาน | 0 °C ถึง 70 °C | การจัดเก็บ: -40 °C ถึง 85 °C |
| โทโพโลยี | Type B (แบบไขว้) | การจับคู่พิน 1 ↔ 12 |
คู่มือการเลือก
| หมายเลขชิ้นส่วนสั่งซื้อ | ความยาว | คำอธิบาย |
|---|---|---|
| MFP7E10-N003 | 3 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N005 | 5 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N007 | 7 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N010 | 10 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N015 | 15 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N020 | 20 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N025 | 25 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N030 | 30 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N035 | 35 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N040 | 40 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E10-N050 | 50 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
ข้อได้เปรียบของผลิตภัณฑ์
- ความสมบูรณ์ของสัญญาณ: การขัด APC และการไขว้แบบ Type-B ช่วยลดการสะท้อนกลับและปัญหาโพลาไรเซชัน
- คุ้มค่า: การออกแบบแบบพาสซีฟที่ไม่มีทองแดงและไม่มีอุปกรณ์อิเล็กทรอนิกส์ที่ทำงานอยู่ ช่วยลดการใช้พลังงาน
- ความน่าเชื่อถือ: การปฏิบัติตาม GR-1435 และการทดสอบจากโรงงาน 100% ช่วยให้มั่นใจในประสิทธิภาพที่สม่ำเสมอ
- ความยืดหยุ่น: แจ็คเก็ต LSZH และรัศมีโค้งงอขนาดเล็ก ช่วยให้การเดินสายในแร็คความหนาแน่นสูงง่ายขึ้น
- ความสามารถในการปรับขนาด: รองรับ 400G/800G ในปัจจุบันและโปรโตคอลความเร็วสูงในอนาคต
คำถามที่พบบ่อย
ความแตกต่างระหว่าง MPO-12/APC และ MPO-12/UPC คืออะไร?
APC (การขัดมุม) มีมุม 8 องศาที่ช่วยลดการสะท้อนกลับ ซึ่งสำคัญมากสำหรับสัญญาณ PAM4 ความเร็วสูง UPC (การขัดแบบเรียบพิเศษ) มักใช้สำหรับลิงก์ความเร็วต่ำกว่า ไม่สามารถใช้งานร่วมกันได้ทางกลไก
ฉันสามารถใช้สายเคเบิลนี้กับทรานซีฟเวอร์ 100G ได้หรือไม่?
แม้ว่าสายเคเบิลจะรองรับ 8 เส้น แต่ก็ปรับให้เหมาะสมกับการใช้งาน 400G/800G สำหรับ 100G (4x25G-NRZ) มักใช้สายเคเบิล MPO-12/UPC โปรดตรวจสอบความเข้ากันได้กับทรานซีฟเวอร์ของคุณ
ระยะลิงก์สูงสุดที่แนะนำสำหรับ N050 คือเท่าใด?
50 เมตร พร้อมแผงแพตช์สองแผงและจุดเชื่อมต่อทั้งหมดสี่จุด สำหรับการเชื่อมต่อโดยตรงโดยไม่มีแผงแพตช์ ระยะทางทั่วไปสูงสุด 40 เมตร ขึ้นอยู่กับงบประมาณลิงก์
สายเคเบิลรองรับ NVLink หรือไม่?
ใช่ ซีรีส์ MFP7E10-Nxxx ได้รับการออกแบบมาเพื่อรองรับโปรโตคอล NVLink, InfiniBand และ Ethernet ตามแนวทางการทำงานร่วมกันของ NVIDIA
ข้อควรระวังในการจัดการ
- เก็บฝาครอบกันฝุ่นไว้จนกว่าจะติดตั้ง เพื่อป้องกันการปนเปื้อน
- ทำความสะอาดทั้งสายเคเบิลและคอนเนคเตอร์ทรานซีฟเวอร์ด้วยน้ำยาทำความสะอาดเกรดออปติคัลก่อนการเชื่อมต่อเสมอ
- หลีกเลี่ยงการงอสายเคเบิลต่ำกว่ารัศมีโค้งงอขั้นต่ำ 30 มม.
- อย่าดึงที่คอนเนคเตอร์ ใช้แถบดึงหรือแจ็คเก็ตสายเคเบิลเพื่อลดแรงตึง
- จัดเก็บในสภาพแวดล้อมที่แห้งและสะอาด ภายในอุณหภูมิการจัดเก็บ -40 °C ถึง 85 °C
รายการตรวจสอบผู้ซื้อ
- ตรวจสอบประเภทคอนเนคเตอร์ทรานซีฟเวอร์ (MPO-12/APC ตัวเมีย)
- ยืนยันความยาวลิงก์ - รุ่น 50 ม. (MFP7E10-N050)
- ตรวจสอบประเภทไฟเบอร์ - OM4 มัลติโหมด (สำหรับ >30 ม.)
- ตรวจสอบขั้ว - การไขว้แบบ Type-B จำเป็นสำหรับการเชื่อมต่อโดยตรง
- ประเมินการเดินสายเคเบิลและระยะห่างรัศมีโค้งงอ
- ยืนยันความเข้ากันได้ของทรานซีฟเวอร์ (OSFP/QSFP112)
