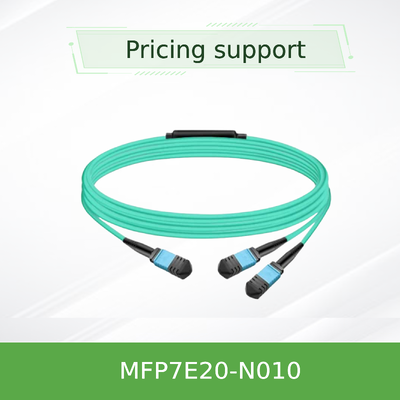

สายไฟเบอร์ออปติกมัลติโหมด NVIDIA MFP7E20-N010 ความยาว 10 เมตร MPO-12/APC
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E20-N010 |
| เอกสาร: | MFP7E20-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MFP7E20-N010 | รูปร่างวัสดุ: | ลวดกลม |
|---|---|---|---|
| อนุญาตให้แรงดึงแรงดึง: | 1,000n <10,00000n | ได้รับการรับรอง: | RoHS, CE, ISO9001, VDE, CCC |
| วัสดุเปลือก: | พีวีซี | ความยาว: | 10ม |
| อัตราข้อมูล: | 400GB/s | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| เน้น: | สายไฟเบอร์ออปติกมัลติโหมด NVIDIA ความยาว 10 เมตร,สายไฟฟ้าไฟฟ้า MPO-12/APC,สายเคเบิลมัลติโหมด NVIDIA พร้อมการรับประกัน |
||
รายละเอียดสินค้า
สายไฟเบอร์ออปติกแบบมัลติโหมด MPO-12/APC ความยาว 10 เมตร NVIDIA MFP7E20-N010
สายไฟเบอร์ออปติกแบบพาสซีฟประสิทธิภาพสูง 8 เส้น พร้อมโทโพโลยีแบบไขว้ Type-B ออกแบบมาสำหรับการเชื่อมต่อ 400GbE/NDR InfiniBand และ Ethernet รองรับทรานซีฟเวอร์ OSFP แบบ twin-port และ QSFP112 ความยาว 10 เมตร, มัลติโหมด OM3/OM4, แจ็คเก็ต LSZH และคอนเนคเตอร์ APC สำหรับการสะท้อนกลับต่ำ เหมาะสำหรับลิงก์ top-of-rack และ intra-rack ในศูนย์ข้อมูล
ความยาว: 10 ม. (MFP7E20-N010)
ประเภทไฟเบอร์: มัลติโหมด OM3 (≤30 ม.) / OM4
คอนเนคเตอร์: MPO-12/APC ตัวเมีย, 8 เส้นใยที่ใช้งาน
โทโพโลยี: แบบไขว้ Type B
แจ็คเก็ต: Aqua LSZH / OFNR
ระยะสูงสุด: 50 ม. (มีคอนเนคเตอร์ 4 ตัวในลิงก์)
โปรโตคอล: InfiniBand, Ethernet, NVLink
ประเภทไฟเบอร์: มัลติโหมด OM3 (≤30 ม.) / OM4
คอนเนคเตอร์: MPO-12/APC ตัวเมีย, 8 เส้นใยที่ใช้งาน
โทโพโลยี: แบบไขว้ Type B
แจ็คเก็ต: Aqua LSZH / OFNR
ระยะสูงสุด: 50 ม. (มีคอนเนคเตอร์ 4 ตัวในลิงก์)
โปรโตคอล: InfiniBand, Ethernet, NVLink
ภาพรวมผลิตภัณฑ์
ซีรีส์ NVIDIA MFP7E20-Nxxx เป็นชุดสายไฟเบอร์ออปติกแบบพาสซีฟมัลติโหมดพร้อมคอนเนคเตอร์ MPO-12/APC รุ่น MFP7E20-N010 เป็นรุ่นความยาว 10 เมตรที่ให้การเชื่อมต่อทางกายภาพโดยตรงที่มีการสูญเสียต่ำระหว่างทรานซีฟเวอร์ OSFP 800G แบบ twin-port, OSFP 400G แบบ single-port และ QSFP112 400G ด้วยการขัดมุม 8 องศา อินเทอร์เฟซ APC จะลดการสะท้อนกลับ (Return Loss ≥35 dB) เพื่อรักษาความสมบูรณ์ของสัญญาณในลิงก์ PAM4 ความเร็วสูง สายเคเบิลนี้เป็นไปตามมาตรฐาน Telcordia GR-1435 และ IEC 61754-7 อย่างสมบูรณ์ และผลิตภายใต้การควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจในความน่าเชื่อถือแบบ plug-and-play
คุณสมบัติหลัก
- 8 เส้นใยที่ใช้งาน - 4 เลนต่อทิศทางสำหรับการส่งสัญญาณ 400G/800G
- คอนเนคเตอร์ MPO-12/APC ตัวเมีย - การขัดมุมช่วยลดการสะท้อนกลับที่เป็นอันตราย
- การเดินสายแบบไขว้ Type-B - การจับคู่ Pin 1 กับ Pin 12 ช่วยให้เชื่อมต่อทรานซีฟเวอร์กับทรานซีฟเวอร์ได้โดยตรง
- แจ็คเก็ต LSZH แบบกลมที่ยืดหยุ่น - ควันต่ำ, ฮาโลเจนศูนย์, สีฟ้า, เส้นผ่านศูนย์กลาง 3.0 ±0.2 มม.
- ระยะสูงสุด 50 ม. - พร้อมแผงแพทช์สองแผงและจุดเชื่อมต่อสี่จุด
- รองรับ InfiniBand, Ethernet และ NVLink - พร้อมสำหรับโปรโตคอลรุ่นต่อไป
- การล็อคแบบ Push-pull - การติดตั้งที่รวดเร็วและปลอดภัย
เทคโนโลยีและการออกแบบ
MFP7E20-N010 ใช้เส้นใยมัลติโหมด 50/125 ไมโครเมตร (OM3 สำหรับความยาว ≤30 ม., OM4 สำหรับ >30 ม.) คอนเนคเตอร์ MPO มีรูนำที่จับคู่กับหมุดนำของทรานซีฟเวอร์เพื่อการจับคู่ทางแสงที่แม่นยำ ปลายสาย APC 8 องศาลดการสะท้อนกลับ ในขณะที่การจัดเรียงแบบไขว้ (Type B) ทำให้แน่ใจว่าเลเซอร์ส่งสัญญาณบนเลน 1 ของปลายด้านหนึ่งจะตรงกับตัวรับบนเลน 12 ของปลายอีกด้านหนึ่ง ซึ่งช่วยขจัดความจำเป็นในการใช้อะแดปเตอร์ขั้วต่อแยกต่างหาก สายเคเบิลนี้ติดตั้งคอนเนคเตอร์ที่มีการสูญเสียต่ำ (IL ≤0.35 + 0.0004*L dB) และได้รับการทดสอบจากโรงงาน 100% สำหรับการสูญเสียการแทรก, การสูญเสียการสะท้อนกลับ และความต่อเนื่องของเส้นใย
การใช้งานทั่วไป
- สวิตช์ต่อสวิตช์ - เชื่อมต่อสวิตช์ OSFP แบบ twin-port ในโทโพโลยี spine-leaf
- สวิตช์ต่ออะแดปเตอร์ - เชื่อมต่อสวิตช์ OSFP กับ DPU ConnectX-7 หรือ BlueField-3 ด้วยทรานซีฟเวอร์ QSFP112/OSFP
- เซิร์ฟเวอร์ต่อสวิตช์ - การเชื่อมต่อ top-of-rack 400G/800G ความหนาแน่นสูง
- ภายในแร็คศูนย์ข้อมูล - ลิงก์ระยะสั้นภายในแร็คหรือระหว่างแร็คที่อยู่ติดกัน
ความเข้ากันได้
ทรานซีฟเวอร์: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
โปรโตคอล: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
ประเภทคอนเนคเตอร์: MPO-12/APC (ตัวเมีย) - ไม่เข้ากันกับ MPO-12/UPC
พอร์ต: OSFP แบบ twin-port, OSFP แบบ single-port, QSFP112
โปรโตคอล: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
ประเภทคอนเนคเตอร์: MPO-12/APC (ตัวเมีย) - ไม่เข้ากันกับ MPO-12/UPC
พอร์ต: OSFP แบบ twin-port, OSFP แบบ single-port, QSFP112
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า / ช่วง | หมายเหตุ |
|---|---|---|
| หมายเลขผลิตภัณฑ์ | MFP7E20-N010 | ความยาว 10 ม. |
| จำนวนเส้นใย | 8 (ใช้งาน) | 4 เส้นใยที่ไม่ใช้งานเป็นส่วนเสริมความแข็งแรง |
| ประเภทไฟเบอร์ | มัลติโหมด OM3 (≤30 ม.) / OM4 | 50/125 ไมโครเมตร |
| ประเภทคอนเนคเตอร์ | MPO-12/APC (ตัวเมีย) | IEC 61754-7 |
| การสูญเสียการแทรก (IL) | ≤0.35 + 0.0004*L dB | L = ความยาวเป็นเมตร |
| การสูญเสียการสะท้อนกลับ (RL) | ≥35 dB | การขัด APC |
| เส้นผ่านศูนย์กลางสายเคเบิล | 3.0 ±0.2 มม. | กลม, ยืดหยุ่น |
| รัศมีโค้งงอขั้นต่ำ | 30 มม. | ทุกที่บนสายเคเบิล |
| วัสดุแจ็คเก็ต | Aqua LSZH / OFNR | ควันต่ำ, ฮาโลเจนศูนย์ |
| อุณหภูมิการทำงาน | 0 °C ถึง 70 °C | การจัดเก็บ: -40 °C ถึง 85 °C |
| โทโพโลยี | Type B (แบบไขว้) | การจับคู่ Pin 1 ↔ 12 |
คู่มือการเลือก
| หมายเลขชิ้นส่วนสั่งซื้อ | ความยาว | คำอธิบาย |
|---|---|---|
| MFP7E20-N003 | 3 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N005 | 5 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N010 | 10 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N015 | 15 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N020 | 20 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N025 | 25 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N030 | 30 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N040 | 40 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
| MFP7E20-N050 | 50 ม. | สายไฟเบอร์พาสซีฟ NVIDIA, MMF, MPO12 APC ถึง MPO12 APC |
ข้อดี
- ความสมบูรณ์ของสัญญาณ - การขัด APC และการไขว้แบบ Type-B ช่วยลดการสะท้อนกลับและปัญหาโพลาไรเซชัน
- คุ้มค่า - การออกแบบแบบพาสซีฟที่ไม่มีทองแดงและไม่มีอุปกรณ์อิเล็กทรอนิกส์ที่ทำงานอยู่ ช่วยลดการใช้พลังงาน
- ความน่าเชื่อถือ - การปฏิบัติตาม GR-1435 และการทดสอบจากโรงงาน 100% รับประกันประสิทธิภาพที่สม่ำเสมอ
- ความยืดหยุ่น - แจ็คเก็ต LSZH และรัศมีโค้งงอขนาดเล็กช่วยให้การเดินสายในแร็คที่มีความหนาแน่นสูงง่ายขึ้น
- ความสามารถในการปรับขนาด - รองรับ 400G/800G ในปัจจุบันและโปรโตคอลความเร็วสูงในอนาคต
คำถามที่พบบ่อย
ความแตกต่างระหว่าง MPO-12/APC และ MPO-12/UPC คืออะไร?
APC (การขัดมุม) มีมุม 8 องศาที่ช่วยลดการสะท้อนกลับ ซึ่งสำคัญมากสำหรับสัญญาณ PAM4 ความเร็วสูง UPC (การขัดแบบเรียบพิเศษ) มักใช้สำหรับลิงก์ความเร็วต่ำกว่า ไม่สามารถใช้งานร่วมกันได้ทางกลไก
ฉันสามารถใช้สายเคเบิลนี้กับทรานซีฟเวอร์ 100G ได้หรือไม่?
แม้ว่าสายเคเบิลจะรองรับ 8 เส้นใย แต่ก็เหมาะสำหรับแอปพลิเคชัน 400G/800G สำหรับ 100G (4x25G-NRZ) มักใช้สายเคเบิล MPO-12/UPC โปรดตรวจสอบความเข้ากันได้กับทรานซีฟเวอร์ของคุณ
ระยะทางลิงก์สูงสุดที่แนะนำสำหรับ N010 คือเท่าใด?
50 เมตร พร้อมแผงแพทช์สองแผงและจุดเชื่อมต่อรวมสี่จุด สำหรับการเชื่อมต่อโดยตรงโดยไม่มีแผงแพทช์ ระยะทางทั่วไปสูงสุด 30-40 เมตร ขึ้นอยู่กับงบประมาณลิงก์
สายเคเบิลรองรับ NVLink หรือไม่?
ใช่ ซีรีส์ MFP7E20-Nxxx ได้รับการออกแบบมาเพื่อรองรับโปรโตคอล NVLink, InfiniBand และ Ethernet ตามแนวทางการทำงานร่วมกันของ NVIDIA
ข้อควรระวังในการจัดการ
- เก็บฝาครอบป้องกันฝุ่นไว้จนกว่าจะติดตั้ง เพื่อป้องกันการปนเปื้อน
- ทำความสะอาดคอนเนคเตอร์ทั้งสายเคเบิลและทรานซีฟเวอร์ด้วยน้ำยาทำความสะอาดเกรดออปติคัลก่อนการเชื่อมต่อเสมอ
- หลีกเลี่ยงการดัดสายเคเบิลให้ต่ำกว่ารัศมีโค้งงอขั้นต่ำ 30 มม.
- อย่าดึงที่คอนเนคเตอร์ ใช้แถบดึงหรือแจ็คเก็ตสายเคเบิลเพื่อลดแรงดึง
- จัดเก็บในสภาพแวดล้อมที่แห้งและสะอาด ภายในอุณหภูมิการจัดเก็บ -40 °C ถึง 85 °C
รายการตรวจสอบผู้ซื้อ
- ตรวจสอบประเภทคอนเนคเตอร์ทรานซีฟเวอร์ (MPO-12/APC ตัวเมีย)
- ยืนยันความยาวลิงก์ - รุ่น 10 ม. (MFP7E20-N010)
- ตรวจสอบประเภทไฟเบอร์ - มัลติโหมด OM3/OM4
- ตรวจสอบขั้ว - ต้องใช้การไขว้แบบ Type-B สำหรับการเชื่อมต่อโดยตรง
- ประเมินการเดินสายและระยะห่างรัศมีโค้งงอ
- ยืนยันความเข้ากันได้ของทรานซีฟเวอร์ (OSFP/QSFP112)
