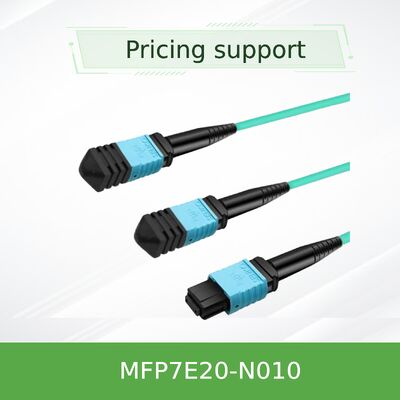

NVIDIA MFP7E20-N010 10m Passive Fiber Splitter Cable MPO-12/APC ถึง 2xMPO-12/APC สําหรับ InfiniBand 400G/800G
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E20-N010 |
| เอกสาร: | MFP7E20-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MFP7E20-N010 | รูปร่างวัสดุ: | ลวดกลม |
|---|---|---|---|
| อนุญาตให้แรงดึงแรงดึง: | 1,000n <10,00000n | ได้รับการรับรอง: | RoHS, CE, ISO9001, VDE, CCC |
| วัสดุเปลือก: | พีวีซี | ความยาว: | 10ม |
| อัตราข้อมูล: | 400GB/s | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| เน้น: | NVIDIA 10m สายแยกไฟเบอร์ปาสิฟ,สาย MPO-12 APC 400G InfiniBand,NVIDIA MPO-12 splitter พร้อมการรับประกัน |
||
รายละเอียดสินค้า
NVIDIA MFP7E20-N010 10m สายไฟฟ้าแยกแสง
MPO-12/APC ไปยัง MPO-12/APC สองตัว
NVIDIA MFP7E20-N010 เป็นสายไฟเบอร์ปาสิฟ splitter ที่ออกแบบด้วยความแม่นยํา และออกแบบมาสําหรับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง 400Gb / s และ 800Gb / sมันสามารถเชื่อมต่อได้อย่างต่อเนื่องจากเครื่องรับสัญญาณ OSFP สองท่าทาง ไปยังเครื่องรับสัญญาณ OSFP หรือ QSFP112 สอง 400Gb/s, รองรับ NDR InfiniBand และ 400GbE แอปพลิเคชั่นที่มีความกว้าง 10 เมตร
ข้อมูล สําคัญ ใน ภาพ ภาพ ภาพ ภาพ ภาพ
| เลขสินค้า | MFP7E20-N010 |
| ความยาวของสาย | 10 เมตร |
| ประเภทเครื่องเชื่อม | 1x MPO-12/APC (หญิง) ถึง 2x MPO-12/APC (หญิง) |
| ประเภทเส้นใย | 8 สายใย Multimode 50/125μm (OM3 สําหรับ ≤ 30m, OM4 สําหรับ > 30m) |
| การใช้งาน | แบ่ง OSFP สองท่า (800G) เป็น OSFP/QSFP112 สองท่า 400G |
| การจัดอันดับเสื้อ | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
ภาพรวมสินค้า
NVIDIA MFP7E20-N010 เป็นส่วนหนึ่งของ MFP7E20 ซีรีส์สายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟสายไฟฟ้าขนาด 10 เมตรนี้มี 12 การปรับแต่ง fan-out โดยแปลงตัวเชื่อม MPO-12/APC หนึ่งเป็นตัวเชื่อม MPO-12/APC สองตัวสามารถเชื่อมต่อเครื่องรับสัญญาณ OSFP สองท่า (800Gb/s) กับเครื่องรับสัญญาณ 400Gb/s สองตัวแยกกัน (OSFP หรือ QSFP112) ในตัวปรับ ConnectX-7 หรือ DPU BlueField-3.
โดยใช้ไฟเบอร์ทํางาน 8 สาย (4 สายส่ง, 4 สายรับ) พร้อมสายเชื่อมข้ามชนิด B, สายเชื่อมนี้ทําให้การสร้างแผนที่เส้นทางที่เหมาะสม (Pin 1 → Pin 12) เพื่อความสมบูรณ์แบบของสัญญาณที่ดีที่สุด.ลายเคลือบด้วยการติดต่อทางกายภาพ (APC) ที่เหลี่ยม (มุม 8 องศา) ลดการสะท้อนแสงกลับให้น้อยที่สุด, สําคัญสําหรับแผนการปรับปรุง PAM4 ความเร็วสูงที่ใช้ในการส่ง 200G ต่อเส้นทาง
ลักษณะสําคัญ
- 12 การออกแบบ Fan-Out Splitter:เปลี่ยนแปลง OSFP (800G) ที่มีสองท่าทางเป็น 2 ลิงค์ 400G ที่เป็นอิสระ
- เครื่องเชื่อม MPO-12/APC:การเคลือบมุม (8°) ลดการสะท้อนกลับเพื่อคุณภาพสัญญาณที่ดีกว่าในสายไฟฟ้าความเร็วสูง
- ประเภท B:รับประกันการจัดเส้นทางที่ถูกต้อง (Pin 1 ถึง Pin 12) ต่อการจัดเส้นทางทางแสงของตัวรับสัญญาณ
- 8 สายใยที่ทํางาน:สายไฟเบอร์ 4 ตัวสําหรับส่ง สายไฟเบอร์ 4 ตัวสําหรับรับ สายไฟเบอร์ 4 ตัวที่ไม่ทํางานเป็นสมาชิกความแข็งแรง
- การสร้างที่ทนทานสูงเสื้อ LSZH กลมยืดหยุ่น พร้อมกับล็อคดันดึง เพื่อการติดตั้งและปลดง่าย
- การปฏิบัติตามในอุตสาหกรรม:ตอบสนองมาตรฐาน IEC 61754-7, GR-1435 และ Telcordia สําหรับความน่าเชื่อถือ
- โปรต็อกอลอัคโนสติก:รองรับโปรโตคอล InfiniBand NDR/HDR, Ethernet 400GbE และ NVLink
เทคโนโลยีแสงและความสมบูรณ์แบบของสัญญาณ
MFP7E20-N010 ใช้เครื่องเชื่อม MPO-12/APC ที่มีหน้าปลายมุม 8 องศา การเคลือบความแม่นยํานี้ลดการสูญเสียการกลับแสงได้อย่างมาก (≥35 dB)ป้องกันการบิดเบือนสัญญาณที่เกิดจากการสะท้อนแสงกลับเข้าไปในแหล่งเลเซอร์.สิ่งนี้มีความสําคัญเป็นพิเศษสําหรับการปรับปรุง PAM4 ที่ใช้ใน 200G ต่อการถ่ายทอดเลน
โครงการสลับแบบ B รับรองว่าไฟเบอร์ส่งจาก Lane 1 ทางด้านสวิทช์ตรงกับฟอโตดิจักตอร์รับที่ Lane 12 ทางด้านตัวปรับการรักษาแผนที่ช่องทางออปติกที่เหมาะสม.
การสูญเสียการใส่≤ 0.35 + 0.0004 x L (dB) โดย L = ความยาวในเมตร, รับประกันผลประกอบการที่คาดการณ์ได้ในระยะ 10m
การใช้งานทั่วไป
- การเชื่อมต่อกระดูกสันหลังใบ:การเชื่อมต่อสวิตช์ NVIDIA Quantum-2 (มี OSFP สองท่า) กับหน่วยคอมพิวเตอร์ด้วยตัวปรับ ConnectX-7
- กลุ่มฝึกอบรม AI:การเชื่อมต่อพอร์ตสวิตช์ 800G กับอินเตอร์เฟซเซอร์จีพีอุสองแบบ 400G
- ระบบเก็บของ:การเชื่อมต่อการเก็บข้อมูลที่มีประสิทธิภาพสูงกับ DPU BlueField-3
- ศูนย์ข้อมูลออกระบบ:แฟน-เอาท์จากสวิตช์เนอร์ความหนาแน่นสูง ไปยังสวิตช์ ToR หรือเซอร์เวอร์หลายตัว
- สภาพแวดล้อมหลายโปรโตคอล:ผสมผสาน InfiniBand และผ้า Ethernet โดยใช้เครื่องรับสัญญาณที่เข้ากันได้
ความเหมาะสมและการจับคู่เครื่องรับสัญญาณ
MFP7E20-N010 ได้ถูกออกแบบมาเพื่อทํางานกับโปตฟอลิโอของ NVIDIA ของเครื่องรับสัญญาณออปติกความเร็วสูง:
| ปลาย | เครื่องรับสัญญาณที่เข้ากันได้ | การใช้งาน |
|---|---|---|
| ปลาย MPO-12/APC แบบเดียว | MMA4Z00-NS ( OSFP DR8 สองทางเข้า) | ด้านสวิทช์ (800G) |
| ปลาย MPO-12/APC แบบคู่ | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | ด้านตัวปรับ (แต่ละตัว 400G) |
หมายเหตุ: ทั้งสองท่าทางบนเครื่องรับ OSFP สองท่าทางต้องใช้ชนิดเคเบิลเดียวกัน (ทั้ง splitter หรือทั้งตรง) การผสมผสานไม่ถูกอนุญาต
แมทริกซ์ความเข้ากันได้
| ระเบียง | ความเหมาะสม |
|---|---|
| NVIDIA Quantum-2 QM9700/QM9790 ซีรี่ย์ | ✓ ใช่ (พร้อมกับเครื่องรับ OSFP 2 ท่า) |
| NVIDIA ConnectX-7 อัดแปลง | ✓ ใช่ (มี OSFP หรือ QSFP112 เกรง) |
| NVIDIA BlueField-3 DPUs | ✓ ใช่ (มีเครื่องรับสัญญาณที่เหมาะสม) |
| เครื่องสวิตช์ 400G ของฝ่ายที่สาม | ✓ เมื่อใช้เครื่องรับสัญญาณ 400G OSFP/QSFP112 ที่เข้ากันได้ |
รายละเอียดเทคนิค
| ประเภท | รายละเอียด |
|---|---|
| เลขส่วน | MFP7E20-N010 |
| คําอธิบาย | NVIDIA สายไฟเบอร์ปาสิฟ, MMF, MPO-12/APC ถึง 2x MPO-12/APC, 10m |
| ประเภทเครื่องเชื่อม | MPO-12/APC หญิง (ทั้งสองปลาย) เปลือกสีเขียว |
| จํานวนเส้นใย | สายใยที่ทํางาน 8 รายการ (4 Tx, 4 Rx) + สายใยที่ทํางานไม่ได้ 4 รายการ |
| ประเภทเส้นใย | มัลติโมด 50/125μm (OM3 สําหรับ ≤ 30m, OM4 สําหรับ > 30m) |
| ความยาวของสาย | 10 เมตร (ความอดทน: +0.1/-0m) |
| กว้างของเคเบิล | 3.0 ± 0.2 มิลลิเมตร |
| วงจรโค้งขั้นต่ํา | 30 มิลลิเมตร (ทุกที่บนเคเบิล) |
| วัสดุของเสื้อ | LSZH (Low Smoke Zero Halogen) OFNR สีน้ํา |
| ความสูญเสียการใส่ (IL) | ≤ 0.35 + 0.0004 x L dB (L=ความยาวในเมตร) |
| การเสียผลตอบแทน (RL) | ≥ 35 dB |
| โตปอลิเจียการเชื่อมต่อสายไฟ | ผ่าตัด (ประเภท B) |
| อุณหภูมิการทํางาน | 0°C ถึง 70°C |
| อุณหภูมิในการเก็บ | -40°C ถึง 85°C |
| ความชื้น (การทํางาน) | 10% ถึง 85% RH (ไม่ประปา) |
| การปฏิบัติตามกฎหมาย | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| ประเภทความปลอดภัยเลเซอร์ | ประเภท I (IEC 60825-1, 21 CFR 1040) |
| ความสอดคล้อง EMC | สินค้าที่ได้รับการจัดจําหน่าย |
คู่มือการเลือก: ตัวเลือกความยาว MFP7E20
| เลขส่วน | ความยาว | กรณีการใช้ทั่วไป |
|---|---|---|
| MFP7E20-N003 | 3 เมตร | เครื่องเชื่อมต่อในรากเดียวกัน |
| MFP7E20-N005 | 5 เมตร | การเชื่อมต่อรางที่ติดกัน |
| MFP7E20-N007 | 7 เมตร | ภายในสายเชื่อมต่อ |
| MFP7E20-N010 | 10 เมตร | ตําแหน่งขัด / ปลายแถว |
| MFP7E20-N015 | 15 เมตร | การเชื่อมต่อข้ามทาง |
| MFP7E20-N020 | 20 เมตร | รากหลายตัวแยกกัน |
| MFP7E20-N030 | 30 เมตร | แร็คปลายแถวไปยังเซอร์เวอร์ |
| MFP7E20-N050 | 50 เมตร | ทั่วศูนย์ข้อมูล (มี OM4) |
ข้อดีของ MFP7E20-N010
- ปรับปรุงความกว้าง 10 เมตรเหมาะสําหรับระยะทางระหว่าง rack-to-rack ในศูนย์ข้อมูลที่ทันสมัย
- ผลงานที่ผ่านการรับรองจาก NVIDIA:ผ่านการทดสอบในโรงงาน เพื่อให้แน่ใจว่ามีความน่าเชื่อถือและสอดคล้องกับรายละเอียดของ InfiniBand NDR
- การออกแบบที่ประหยัดพื้นที่เสื้อโค้งยืดหยุ่น 3 มิลลิเมตร พร้อมแท็บผลักดัน-ดึง ทําให้การจัดการและการติดตั้งสายไฟฟ้าง่ายขึ้น
- ปลอดภัยต่ออนาคตรองรับการปรับปรุง PAM4 200G ต่อเส้นใย พร้อมสําหรับการจัดจําหน่าย 1.6T รุ่นต่อไป
- สอดคล้องกับความปลอดภัยเสื้อ LSZH ลดการปล่อยสารพิษในกรณีไฟไหม้ เหมาะสําหรับพื้นที่ที่ปิดกลางข้อมูล
บริการและการสนับสนุนของฮ่องกง สตาร์สอร์จ
ในฐานะผู้ให้บริการด้านโครงสร้างระบบเครือข่ายที่มีประสบการณ์ ตั้งแต่ปี 2008 Starsurge รับรองว่าความต้องการด้านสายไฟฟ้าของคุณได้รับการสนับสนุนอย่างเต็มที่
- สายไฟฟ้า NVIDIA ของแท้ ที่สามารถติดตามได้เต็มที่
- คู่มือทางเทคนิคก่อนการขายเกี่ยวกับความยาวของเคเบิลและการจับคู่ตัวรับสัญญาณ
- ส่งส่งทั่วโลก ด้วยการบรรจุที่ปลอดภัย
- การสนับสนุนหลังการขายและการรับประกัน
- ส่วนลดการสั่งซื้อจํานวนมาก และการสอบถามความยาวตามสั่งยินดีต้อนรับ
รายการตรวจสอบผู้ซื้อ
- ตรวจสอบความสอดคล้องของเครื่องรับสัญญาณ ( OSFP ช่องสองทางด้านสวิตช์, 400G OSFP/QSFP112 ทางด้านตัวปรับ)
- ยืนยันความต้องการความยาวสายไฟฟ้า: 10 เมตร เหมาะสําหรับระยะทางในแถวส่วนใหญ่
- ให้แน่ใจว่าใช้เครื่องเชื่อม MPO-12/APC (ฉากสีเขียว) - ไม่เข้ากันได้กับ UPC (ฉากสีฟ้า)
- แผนการสําหรับเครื่องมือทําความสะอาดที่เหมาะสมและการจัดการฝุ่นปิดระหว่างการติดตั้ง
- ตรวจสอบสภาพแวดล้อมการทํางาน: 0 °C ถึง 70 °C ความชื้น 10-85% ไม่หมัก
การจัดการและการติดตั้ง
- ใส่หมวกฝุ่นจนกระทั่งทันก่อนการใส่ เพื่อป้องกันการติดเชื้อเครื่องเชื่อม
- สะอาดเสมอทั้งสายเชื่อมเคเบิลและภาชนะรับสัญญาณ โดยใช้เครื่องทําความสะอาดทางออนไลน์ที่เหมาะสม ก่อนการจับคู่
- หลีกเลี่ยงการโค้งที่แน่นการรักษารัศมีโค้ง ≥30mm เพื่อป้องกันความเสียหายของเส้นใยและการสูญเสียสัญญาณ
- ระบบป้องกัน ESD- ขณะที่เคเบิลเองเป็น passive มันเชื่อมต่อกับ ESD-sensitive transceivers; ใช้สถานีทํางานที่ติดดิน
- อย่าผสมเครื่องเชื่อม APC และ UPC∆ ความแตกต่างมุม 8° ทําให้การจับคู่ที่เหมาะสมไม่เป็นไปได้ และอาจทําลายเครื่องเชื่อม
- รักษาให้ห่างจากของเหลวและฝุ่นที่ก้อนใหญ่
คํา ถาม ที่ ถาม บ่อย
ตอบ: MFP7E20 ซีรี่ย์คือ 1: 2 สปลิเตอร์เคเบิลที่ออกแบบโดยเฉพาะสําหรับ OSFP ผ่านสองท่าทาง. มันพัดลมออกหนึ่ง MPO-12/APC เครื่องเชื่อมในสอง MPO-12/APC เครื่องเชื่อมแยกกันให้การเชื่อมต่อพอร์ตสวิตช์ 800G กับเครื่อง 400G สองเครื่องสายกระดานแบบธรรมดา จะมีการเชื่อมต่อแบบ 1 ต่อ 1
ตอบ: ครับ สายเคเบิลนี้ไม่ผ่านโปรโตคอล เมื่อใช้กับเครื่องรับสัญญาณที่เหมาะสม มันรองรับ 200G (ใช้เส้นใย 2 เส้นต่อทิศทาง) และเป็นสายที่เข้ากันได้แบบย้อนหลังกับความเร็วต่ํากว่ากําหนดว่าเครื่องรับและส่งสัญญาณใช้อินเตอร์เฟซ MPO-12/APC.
ตอบ: ใช่, 10m เป็นปกติเพียงพอสําหรับการเชื่อมต่อภายในแถวเดียวกันหรือระหว่างแถวที่อยู่ใกล้เคียงกัน, การบัญชีสําหรับการจัดการสายไฟฟ้าตั้งและการนําทางของตู้อากาศ.
A: NVIDIA ให้การรับประกันจํากัด 1 ปี. Starsurge ให้การสนับสนุนเพิ่มเติมสําหรับการเรียกร้องการรับประกันและการเปลี่ยน.
A: ปลายสายมีเครื่องหมาย "1" และ "2" บนหางแบ่งเพื่อการระบุไม่จําเป็นต้องมีแนวทางพิเศษนอกจากการจับคู่สายเชื่อมกับเครื่องรับสัญญาณ.
