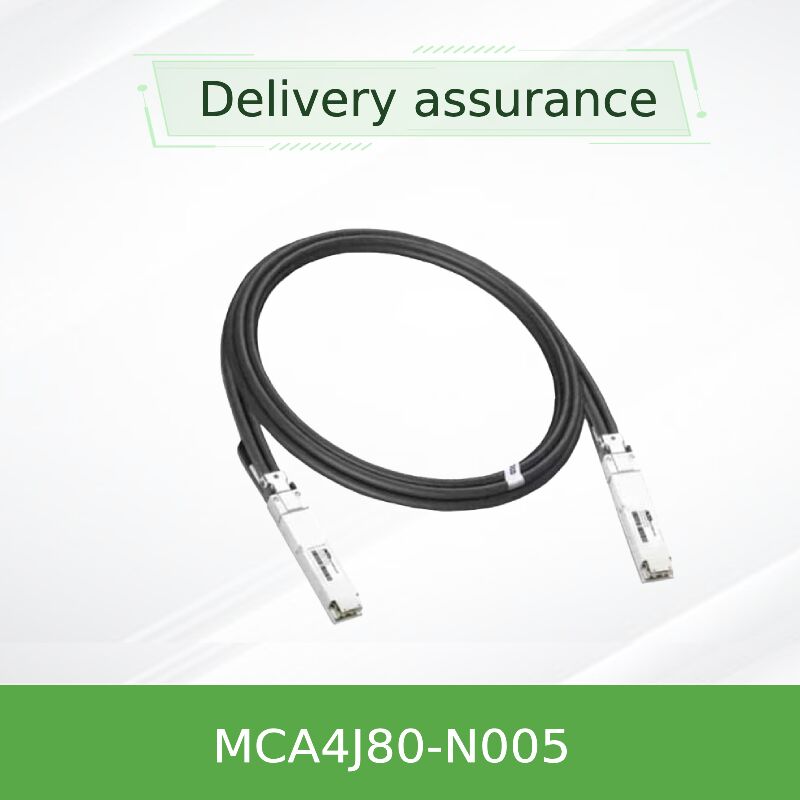

NVIDIA MCA4J80-N005 800Gb/s OSFP สายเคเบิลทองแดงสกัดสองประตู

รายละเอียดสินค้า:

ชื่อแบรนด์: Mellanox
หมายเลขรุ่น: MCA4J80-N005 (980-9I602-00N005)
เอกสาร: MCA4J80-Nxxx.pdf

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiate
รายละเอียดการบรรจุ: กล่องด้านนอก
เวลาการส่งมอบ: ขึ้นอยู่กับสินค้าคงคลัง
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: จัดหาโดย Project/Batch
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
ความพร้อมใช้งาน: คลังสินค้า การรับประกัน: 1 ปี
เงื่อนไข: ใหม่และเป็นต้นฉบับ เทคโนโลยี: Infiniband
พิมพ์: สายเคเบิล Mellanox DAC ความยาวสายเคเบิล: 5 เมตร
ชื่อ: สายเคเบิล Mellanox DAC สายทองแดงที่ใช้งานอยู่ ib พอร์ตคู่ NDR 800GB/S OSFP 5 เมตร MCA4J80-N005 คำสำคัญ: สายเคเบิล Mellanox DAC
เน้น:

NVIDIA OSFP สายทองแดง 800Gb/s

,

สาย Mellanox InfiniBand NDR 5m

,

สายเคเบิลทองแดงประสิทธิภาพ OSFP 2 ท่า

รายละเอียดสินค้า

NVIDIA MCA4J80-N005 800Gb/s สายเคเบิลทองแดง Active OSFP Twin-Port (ACC)

InfiniBand NDR 5 เมตร 26AWG 1.5W ต่อปลาย OSFP ถึง 2x400Gb/s OSFP

สายเคเบิลทองแดงที่มีความหนาแน่นสูงและความยืดหยุ่นต่ํามากสําหรับผ้า 800G InfiniBand และ Ethernet เหมาะสําหรับการเชื่อมต่อสวิตช์-สวิตช์ (Quantum-2) และสวิตช์-DGX H100ความสมบูรณ์แบบของสัญญาณโดย NVIDIA, RoHS/LSZH ตรงกัน และติดไฟร้อนได้

ภาพรวมสินค้า

NVIDIA MCA4J80-N005 เป็นเครื่องทํางานสูงสายเคเบิลทองแดงประสิทธิภาพ OSFP 800Gb/sรองรับพอร์ตแบบสองแบบ 400Gb/s จากอินเตอร์เฟซ OSFP 800Gb/s เดียว ออกแบบสําหรับเครือข่าย InfiniBand NDR และ Ethernet Spectrum-4สายไฟฟ้าขนาด 5 เมตรนี้ใช้สายไฟฟ้า 26AWG พร้อม IC equalizer ที่บูรณาการ.5W การบริโภคพลังงานสูงสุดต่อปลาย. เป็นส่วนหนึ่งของซีรีย์ NVIDIA MCA4J80, ให้บริการเชื่อมต่อที่น่าเชื่อถือและมีประหยัดสําหรับศูนย์ข้อมูลรุ่นใหม่.

เทคโนโลยี ACC ผสมผสานความแข็งแกร่งของทองแดงกับการปรับสัญลักษณ์ที่ทํางานเพื่อบรรลุการเชื่อมต่อ 5 เมตรโดยไม่ต้องมีความซับซ้อนของเครื่องรับแสงMCA4J80-N005 มี EEPROM ที่ติดตั้งไว้เพื่อระบุระบบเจ้าภาพ, รองรับตัวประกอบรูปแบบ OSFP MSA ที่ติดต่อได้ร้อน และปรับตัวอัตโนมัติให้กับโปรโตคอล InfiniBand หรือ Ethernet โดยใช้สวิตช์ที่ติดอยู่

ลักษณะสําคัญ
ความกว้างแบนด์วิทรวม 800Gb/sOSFP สองท่าทางสู่ OSFP 2x400Gb/s, การปรับ 100G-PAM4 8 ช่องทางต่อท่าทาง
การขยายทองแดงIC equalizer ที่บูรณาการบรรลุความยาว 5 เมตร (26AWG) ด้วยความยาวสูงสุด 1.5W ต่อปลาย ความช้าต่ําสุด < 4.5 ns / m ความช้าในการกระจาย
พลังงานต่ําและเขียว3.3V แหล่งไฟฟ้าเดียว การบริโภคพลังงานเฉพาะ 1.5W สอดคล้องกับ RoHS เสื้อ LSZH PCB ไร้ฮาโลเจน
การสนับสนุนโปรโตคอลสองแบบทํางานอัตโนมัติใน InfiniBand NDR หรือ Ethernet รูปแบบ; รองรับกับสวิตช์ควอนตัม-2 และสเปคตรัม-4
OSFP ที่ติดต่อได้ร้อนสอดคล้องกับ OSFP MSA Rev1.12, อินเตอร์เฟซการจัดการที่ใช้ SFF-8636, โมดูลมีอยู่และปินโหมดพลังงานต่ํา
การ ออกแบบ เครื่องจักรกล ที่ แข็งแรงวงจรโค้งขั้นต่ํา 5x กว้าง (เดี่ยว) / 10x กว้าง (ซ้ํา) วงจรโค้งการประกอบ 10x กว้างใกล้สายเชื่อม, ทนทานสําหรับสายไฟหนาแน่น
เทคโนโลยี: ประโยชน์จากสายทองแดง

ไม่เหมือนกับสาย DAC ที่จํากัดความยาวต่ํากว่า 3m ในความเร็ว 800GIC ปรับความสําคัญก่อนในแต่ละโครงการเชื่อมต่อ เพื่อขยายความถี่ได้ถึง 5 เมตร โดยยังรักษาความสมบูรณ์แบบของสัญญาณผลลัพธ์คือการเพิ่มความช้าที่ใกล้ศูนย์ และส่วนหนึ่งของพลังงานเมื่อเทียบกับสายไฟฟ้าไฟฟ้าที่ใช้งาน. NVIDIA ปรับความยาวของสัญญาณให้ดี เพื่อลดความรบกวนของสัญญาณและการสะท้อนกลับให้น้อยที่สุด เพื่อให้การทํางานที่แข็งแกร่งในผ้า InfiniBand NDR ความหนาแน่นสูงแฟร์มแวร์ ACC เป็นโปรโตคอลรู้และเปลี่ยนอัตโนมัติระหว่าง InfiniBand และ Ethernet โดยไม่ต้องการตั้งค่าด้วยมือ.

สายนี้ถูกออกแบบโดยใช้ 30AWG สําหรับรุ่น 3m / 4m และหนากว่า 26AWG สําหรับรุ่น 5m (N005) ลดการสูญเสียการใส่และตอบสนองความละเอียดของ InfiniBand协会

การใช้งานทั่วไป
  • การเชื่อมต่อสวิตช์ NVIDIA Quantum-2 (800Gb/s)ในทอปโลยีกระดูกสันหลังสูงถึง 5 เมตร
  • ลิงค์เปลี่ยนไปยังเซอร์เวอร์:DGX H100ระบบที่สวิทช์ควอนตัม-2 หรือสเปคตรัม-4
  • ผ้า NDR InfiniBand ที่ต้องการการเชื่อมต่อกันที่หนาแน่น ราคาถูก และพลังงานต่ําสําหรับ AI / ML คลัสเตอร์
  • แอพลิเคชัน Breakthrough Ethernet 800GbE ถึง 2x400GbE ในสภาพแวดล้อมที่ใช้สเปคตรัม 4
  • ศูนย์ข้อมูล TOR ไปยังราคที่อยู่ใกล้เคียงกัน ที่ที่เครื่องรับสัญญาณออปติกส์ไม่จําเป็น
ความเหมาะสม

ออกแบบเพื่อการบูรณาการอย่างต่อเนื่อง ภายใน NVIDIA เร่งคอมพิวเตอร์และเครือข่าย stacks. แพลตฟอร์มที่สนับสนุนประกอบด้วย:

  • เครื่องสวิทช์ NVIDIA Quantum-2 InfiniBand (เช่น ซีรีส์ QM9700)
  • เครื่องสวิทช์ Ethernet NVIDIA Spectrum-4 (ซีรีส์ SN5000)
  • ระบบ NVIDIA DGX H100 / DGX A100 ด้วยกรง OSFP
  • สายพาน OSFP มาตรฐานอุตสาหกรรมใด ๆ ที่สอดคล้องกับ OSFP MSA รองรับ 100G-PAM4 (800G/400G)
รายละเอียด
ปริมาตร รายละเอียด
อัตราข้อมูล รวม 800Gb/s (2x400Gb/s twin-port) โดยใช้ 8x 100G-PAM4 modulation
ประเภทเครื่องเชื่อม OSFP (Octal Small Formfactor Pluggable) ถึง 2x OSFP (ทวิน-พอร์ต)
ความยาวของสาย 5 เมตร (ตัวแบบ N005)
เครื่องวัดสาย 26AWG (2x8 คู่)
กว้างของเคเบิล 8.9 mm ±0.03 mm
การบริโภคพลังงาน 1.5 วัตต์สูงสุดต่อปลาย โดยทั่วไป 1.2W
โลเตชั่นไฟฟ้า 3.3V ± 5% (3.135V ∙ 3.465V)
อุณหภูมิห้องทํางาน 0°C ถึง +70°C
อุณหภูมิในการเก็บ -40°C ถึง +85°C
อุปทานลักษณะ 100Ω ± 10%
ความช้าในการขยายตัว ≤ 4.5 ns/m
รังสีบิดขั้นต่ํา (เดี่ยว, ห่างจากคอน.) 5x กว้างเคเบิล (~ 44.5 มม.)
ขนาดความละเอียด 10x กว้างเคเบิล (~ 89mm)
วงศ์โค้งของการประกอบ (ใกล้สายเชื่อม) 10x กว้างเคเบิล
วัสดุของเสื้อ LSZH (ลดควันศูนย์ฮาโลเจน)
การปฏิบัติตามกฎหมาย RoHS, CE, FCC ประเภท A, UKCA, CB, TUV, RCM, VCCI
คู่มือการเลือก
การสั่งซื้อ PN คําอธิบาย ความยาว AWG ประเภทสาย
MCA4J80-N003 NVIDIA Active Copper Cable, IB NDR สองท่า, 800Gb/s, OSFP 3 เมตร 30AWG รอบมาตรฐาน
MCA4J80-N004 NVIDIA Active Copper Cable, IB NDR สองท่า, 800Gb/s, OSFP 4 เมตร 30AWG รอบมาตรฐาน
MCA4J80-N005 NVIDIA Active Copper Cable, IB NDR สองท่า, 800Gb/s, OSFP, 5m, 26AWG 5 เมตร 26AWG กลม ขนาดสูงกว่า
MCA4J80-N003-FLT สายไฟฟ้าชั้นบนเรียบ, 3m, OSFP ถึง 2xOSFP, สําหรับการนําทางเฉพาะ DGX H100 3 เมตร 30AWG ผิวเรียบ
MCA4J80-N003-FTF ขนาด 3 เมตร 3 เมตร 30AWG ไฮบริด
ข้อดีเหนือทางเลือก
ระยะทาง 5 เมตรที่ประหยัดราคารวมต่ํากว่าสายไฟฟ้าออทติกแอคทีฟ (AOCs) โดยยังคงความช้าต่ําสุด (นาโนวินาที)
การใช้พลังงานขั้นต่ําเพียง 1.5W ต่อปลายลดความต้องการในการเย็นในผ้าสวิทช์หนา
ความสมบูรณ์แบบของสัญญาณอย่างแข็งแรง✓ การปรับความยาวตาม NVIDIA เพื่อให้ BER ต่ํา และให้ตรงกับนิติบุตร NDR
ปกครองได้อย่างเต็มที่ และติดต่อได้ด้วยไฟร้อนEEPROM พร้อมข้อมูลการวินิจฉัย การจัดการ SFF-8636 และปินการรีเซ็ต / การตัดโมดูล
บริการและการสนับสนุน

กลุ่มฮ่องกงสตาร์สเซอร์จ์ ให้การสนับสนุนรอบชีวิตครบวงจร รวมถึงการปรึกษาก่อนการขาย การตรวจสอบความเหมาะสม การจัดส่งทั่วโลก และการสนับสนุนทางเทคนิคหลังการขายทีมงานที่มีประสบการณ์ของเราทํางานกับบริษัท, สถาบันวิจัย และผู้ประกอบการศูนย์ข้อมูล เพื่อนํามาใช้ NVIDIA Networking Solutions ด้วยความมั่นใจ

  • ความยาวเคเบิลที่กําหนดเอง / คําขอการติดป้าย (ขึ้นอยู่กับ MOQ)
  • การสนับสนุน FAE (Field Application Engineer) สําหรับการบูรณาการขนาดใหญ่
  • การรับประกันและบริการ RMA ที่สอดคล้องกับมาตรฐานสินค้า NVIDIA
  • การรวม BOM สําหรับฮาร์ดแวร์เครือข่าย สวิทช์ NICs คาเบิ้ล เครื่องรับสัญญาณ
คํา ถาม ที่ ถาม บ่อย
Q: MCA4J80-N005 สามารถใช้กับสวิตช์อีเทอร์เน็ตได้หรือไม่
ตอบ: ใช่, แฟร์มแวร์ ACC รองรับโปรโตคอล InfiniBand และ Ethernet และตรวจจับคู่เชื่อมโดยอัตโนมัติ. เหมาะสมกับสวิตช์เอเธิร์น Spectrum-4
คําถาม: ความแตกต่างระหว่าง ACC และ DAC ที่ไม่ทํางานคืออะไร?
A: Passive DAC ใช้งานได้เพียง ~ 2-3m ในความเร็วสูง; ACC รวม IC equalizer ไปจนถึง 5m ด้วยความช้าคล้ายกันและสูงขึ้นเล็กน้อย แต่ยังคงมีพลังงานต่ําสุด
คําถาม: คาเบิ้ลมีความสอดคล้องกับพอร์ต QSFP ขนาด 400Gb / s เก่า?
ตอบ: ไม่, สายนี้ใช้เครื่องเชื่อม OSFP. สําหรับ QSFP-DD ไปยัง OSFP แอปพลิเคชั่น, ตัวปรับแยกหรือสายเฉพาะที่จําเป็น. สายตรง OSFP ไปยัง OSFP เท่านั้น.
คําถาม: ระยะโค้งขั้นต่ําเท่าไรระหว่างการติดตั้ง?
ตอบ: ใกล้สายเชื่อม ให้รักษาเส้น径 ≥10x ของเคเบิลเสมอ (ประมาณ 89 มม) สําหรับการนําทางทั่วไป ให้ใช้เส้น diameter ≥5x ของเคเบิลแบบโค้งเดียว ตามแนวทางการจัดการเคเบิลของ NVIDIA
ระวังการใช้งานและ ESD

ความรู้สึกต่อ ESD:ใช้เชือกติดดิน ESD และพื้นที่ปลอดภัยจาก ESD เมื่อใส่หรือถอนสายไฟฟ้าเสมอ เครื่องเชื่อมส่งพร้อมกับหมวกป้องกันหลีกเลี่ยงการบิดเกินรัศมีบิดขั้นต่ําที่กําหนด, โดยเฉพาะที่ใกล้กับกระดาษหลัง. ให้แน่ใจว่าเส้นทางสายเคเบิลไม่เกินความจางหรือความจมจ่อ. สําหรับการติดตั้งรายละเอียดดูคําบันทึกการใช้งานแนวทางการจัดการสายเคเบิลของ NVIDIA

ผลิตภัณฑ์ได้รับการรับรอง RoHS, CE, FCC ประเภท A. มันถูกกําหนดให้ใช้ในศูนย์ข้อมูลพาณิชย์; ในสภาพแวดล้อมที่อยู่อาศัยมันอาจทําให้เกิดการแทรกแซง, และผู้ใช้จะต้องแก้ไขด้วยค่าใช้จ่ายของพวกเขาเอง.

เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป

สร้างขึ้นในปี 2008บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้จัดจําหน่ายเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบเครื่องควบคุมทีมงานขายและเทคนิคที่มีประสบการณ์ของเราสนับสนุนภาครัฐ, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน และภาคธุรกิจStarsurge ยังนําเสนอคําตอบ IoT, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมที่กําหนดเอง, และการจัดส่งทั่วโลกหลายภาษา ด้วยปรัชญาลูกค้าเป็นอันดับแรกและการแก้ไขที่ปรับปรุงเพื่อสร้าง, โครงสร้างระบบเครือข่ายที่สามารถปรับขนาดได้

ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของแบรนด์ชั้นนํารวมถึง NVIDIA / Mellanox Starsurge รับประกันผลิตภัณฑ์แท้ ๆ ด้วยความสามารถติดตามได้อย่างเต็มที่และเวลานําเร็ว

ข้อมูล สําคัญ ใน ภาพ ภาพ ภาพ ภาพ ภาพ
ความเร็วข้อมูลสูงสุด
800 Gb/s (2x400 Gb/s)
ความยาวของสาย
5 เมตร (26AWG)
พลัง
1.5W ต่อปลาย
ความช้า
~4.5ns/m การขยายตัว
เครื่องเชื่อม
OSFP (breakout port)
อุณหภูมิการทํางาน
0°C ถึง +70°C
แมทริกซ์ความเข้ากันได้
NVIDIA สวิตช์ / ระบบ ประเภทท่าเรือ ความเหมาะสมกับ MCA4J80-N005
คอนตัม-2 QM9700 / QM9790 OSFP 800G (NDR) รวมกันได้อย่างสมบูรณ์แบบ เชื่อมต่อตรง
สเปคตรัม-4 ซีรีย์ SN5000 OSFP 800G Ethernet ใช่ การตรวจจับโปรโตคอลอัตโนมัติ
DGX H100 (8-GPU) OSFP 400G/800G รองรับการใช้ Port 2x400Gb/s ต่อเคเบิล
NVIDIA ConnectX-7 / BlueField-3 OSFP (NDR200 / NDR400) ขึ้นอยู่กับประเภทของตัวปรับ; สําหรับ NDR400 ไป 800G สวิตช์ใช้การแผนการออกแบบที่เหมาะสม
รายการตรวจสอบผู้ซื้อ
  • ยืนยันว่าสวิตช์หรือเซอร์เวอร์มี OSFP cages รองรับ 800G หรือ 2x400G breakout
  • ตรวจสอบความยาวที่ต้องการ: MCA4J80-N005 = 5m; สําหรับการทํางานที่สั้นกว่า พิจารณา N003 หรือ N004
  • ให้แน่ใจว่ารัศมีโค้งของเคเบิลเข้ากับการวางวาง rack (อย่างน้อย 89 มม. ใกล้สายเชื่อม)
  • ยืนยันโปรโตคอล (InfiniBand หรือ Ethernet) ไม่จําเป็นต้องใช้การตั้งค่า แต่ให้แน่ใจว่าโปรไฟล์สวิตช์ตรงกัน
  • ข้อควรระวังของ ESD: พนักงานที่ได้รับการฝึกอบรม สภาพแวดล้อมที่ติดพื้นดิน
สินค้าที่เกี่ยวข้อง
NVIDIA MCA4J80-N003
3m, 30AWG, รอบมาตรฐาน, 1.5W ต่อปลาย
NVIDIA MCA4J80-N003-FLT
ด้านบนเรียบ 3 เมตร เพื่อให้มีระยะว่างที่แน่นกว่า (เฉพาะ DGX H100)
NVIDIA MCP7Y00-Nxxx
DAC อัตราการทํางานไม่ทํางานสูงสุด 2.5m, ตัวเลือก QSFP-DD/OSFP
NVIDIA Quantum-2 QM9700 สวิตช์
32 ท่าทาง OSFP 800Gb/s NDR InfiniBand
คู่มือและทรัพยากรที่เกี่ยวข้อง
  • แนวทางการจัดการเคเบิล NVIDIA & FAQ หมายเหตุการใช้งาน
  • รายละเอียด OSFP MSA Rev 1.12 ภาพรวม
  • InfiniBand NDR คู่มือการปรับความสามารถ
  • หมายเหตุความสอดคล้อง FCC ระดับ A & EMC สําหรับอุปกรณ์ศูนย์ข้อมูล
