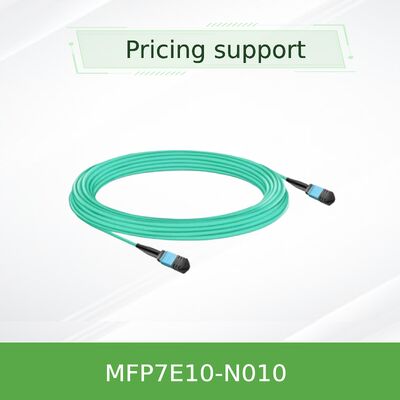

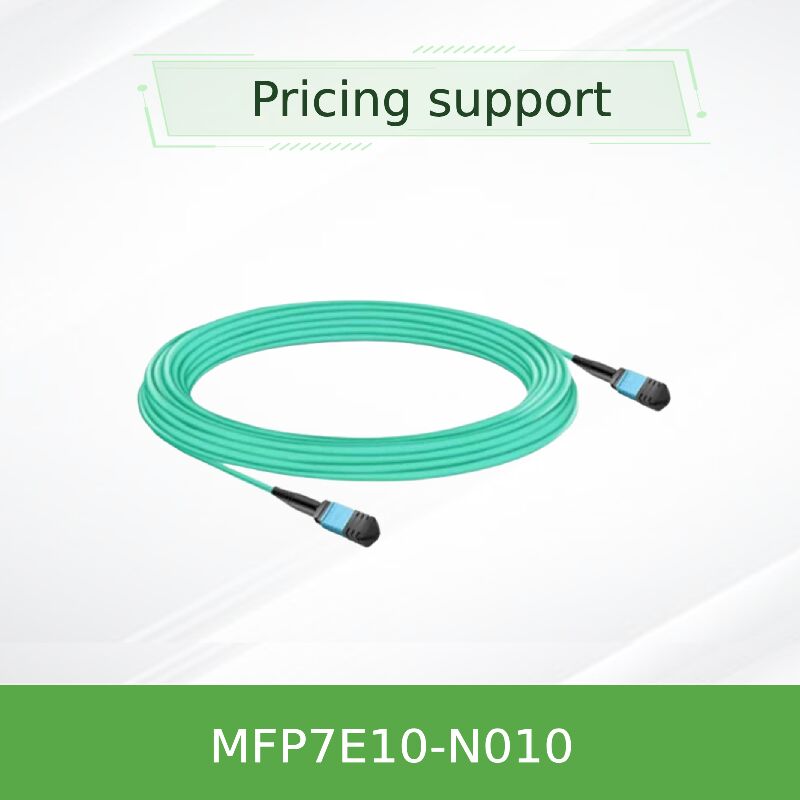

สายไฟเบอร์ออปติก NVIDIA MFP7E10-N010 10 ม. MPO APC Multimode สำหรับ InfiniBand และ Ethernet

ซีรี่ย์ NVIDIA MFP7E10-Nxxx ประกอบด้วยเคเบิลออปติกส์มัลติโมดแบบปาสีฟีที่มีเครื่องเชื่อม MPO-12/APC ใช้ไฟเบอร์ทํางาน 8 รายการจาก 12 รายการMFP7E10-N010 มีความยาว 10 เมตรตามมาตรฐาน, เหมาะสําหรับการสลับไปยังการเชื่อมต่อเซอร์เวอร์ภายในเรคหรือข้ามแถวติดกัน โดยเฉพาะสําหรับระบบระบบเครือข่ายความเร็วสูงของ NVIDIAรองรับเครื่องรับสัญญาณ OSFP 800Gb/s ที่มีสองประตู และโมดูล OSFP และ QSFP112 ที่มีประตูเดียว 400Gb/s. Angled Polished Connector (APC) ด้วยการเคลือบ 8 องศา ลดการสะท้อนกลับอย่างน่าทึ่ง, รับประกันความสมบูรณ์แบบของสัญญาณสําหรับการปรับปรุง PAM4 ที่ใช้ใน 50G, 100G ต่อสถาปัตยกรรม Lane

การแผนไฟเบอร์ข้ามสายประเภท B นี้ (ปิน 1 ถึงปิน 12) ทําให้สามารถเชื่อมต่อตรงระหว่างตัวรับและรับสัญญาณโดยไม่ต้องจัดการขั้วขั้วเพิ่มเติม ทําให้การจัดจําหน่ายง่ายขึ้นทุกสายไฟฟ้าถูกทดสอบในโรงงาน เพื่อตอบสนอง Telcordia GR-1435 และ IEC 61754-7, รับประกันความน่าเชื่อถือจากกล่อง

• เครื่องเชื่อม MPO-12/APC หญิงที่มีรูการจัดสรร
• 8 สายใยมัลติโมดที่ทํางาน (50/125 μm) โดยมี 4 สายใยที่ไม่ได้ใช้เป็นสมาชิกความแข็งแรง
• ความขั้วแบบ Crossover Type-B: หลีกเลี่ยงความจําเป็นในการพลิกสายพัด
• เสื้อ LSZH (Low Smoke Zero Halogen) / OFNR แบบกลมยืดหยุ่น
• รองรับโปรโตคอล InfiniBand NDR, Ethernet 400GbE/800GbE และ NVLink
• อุปกรณ์ล็อคแบบดันดึง เพื่อปล่อยเร็วและการจับคู่อย่างปลอดภัย
• อุณหภูมิการทํางาน: 0°C ถึง 70°C; การเก็บรักษา: -40°C ถึง 85°C
• รูปแบบการสูญเสียการใส่ที่ต่ํา ปรับปรุงให้กับสัญญาณ PAM4 ความเร็วสูง

หน้าปลายของเครื่องเชื่อม MPO-12/APC มีการเคลือบมุม 8 องศา ซึ่งลดการสะท้อนแสงกลับที่สามารถทําให้เครื่องส่งไม่มั่นคงและความผิดพลาดของบิตในการเชื่อมต่อความเร็วสูงไม่เหมือนกับเครื่องเชื่อม Ultra Physical Contact (UPC) ที่ใช้ในอุปกรณ์ความเร็วต่ํา, APC รับประกันความสูญเสียการกลับ ≥35 dB ที่สําคัญสําหรับ 100G PAM4 และมากกว่านั้นทอปโลยีสายเคเบิลประเภท B (crossover) แผนเส้นทางส่งที่ปลายหนึ่งไปยังเส้นทางรับที่ตรงข้าม ช่อง 1 (ส่ง) เชื่อมต่อกับช่อง 12 (รับ), เลน 2 ถึงเลน 11 ฯลฯ นี่ตรงกับการออกแบบ MPO มาตรฐานที่แนะนําโดย IEC 61754-7 สําหรับการเชื่อมต่อตรงโดยไม่ต้องมีตัวปรับภายนอก

• การเชื่อมต่อสวิตช์-สวิตช์: เชื่อมต่อสวิตช์ OSFP สองท่าทาง (800G) โดยใช้ท่าทาง MPO-12/APC สองท่าทางเพื่อการรวมผลิต
• สวิตช์-อัดปรับ: เชื่อมต่อ NVIDIA ConnectX-7 เครื่องปรับเครือข่ายหรือ BlueField-3 DPUs ผ่าน OSFP หรือ QSFP112 เครื่องรับสัญญาณ
• สถาปัตยกรรมกระดูกสันหลัง (spine-leaf) ในศูนย์ข้อมูลที่ต้องการความกว้าง 50 เมตร multimode (มีจุดเชื่อมสูงสุด 4 จุด)
• คอมพิวเตอร์ประสิทธิภาพสูง (HPC) และการแบ่งแยกการเก็บข้อมูลด้วย NVLink fabric extensions

ออกแบบและรับรองความสามารถในการทํางานร่วมกันได้อย่างต่อเนื่องกับ NVIDIA transceivers และ networking hardware

หมายเหตุ: สายเคเบิลมีความสอดคล้องอย่างเคร่งครัดกับเครื่องเชื่อม MPO-12/APC. อย่าจับคู่กับเครื่องเชื่อม MPO-12/UPC (โครงสีฟ้า) เนื่องจากความไม่สอดคล้องของพลาสก์อาจทําให้เกิดความเสียหายทางกายภาพและความเสื่อมของสัญญาณ

NVIDIA ให้ความยาวหลายแบบ เพื่อให้เหมาะกับความหนาแน่นของเรคต่าง ๆ และการเชื่อมต่อระหว่างคัมพัส

สายเคเบิลทั้งหมดมีมาตรฐานทางกลและทางแสงเหมือนกัน ยกเว้นความอดทนความยาว (± 2% สําหรับ L≥5m)

• การรับรองจากปลายไปปลาย:คาเบลแต่ละสายถูกผสมคู่กับ NVIDIA transceivers เพื่อการรับประกันความสามารถในการทํางานร่วมกันและขอบการเชื่อมโยง
• ค่าบริหารภาพรวมต่ําการออกแบบแบบแบบปาสิฟ ทําให้การใช้พลังงานลดลง ลดค่าใช้จ่ายในการเย็นในศูนย์ข้อมูล
• ความทนทานและความปลอดภัยเสื้อ LSZH ลดควันพิษให้น้อยที่สุดในกรณีเกิดไฟ; OFNR ได้รับการจัดอันดับสําหรับการติดตั้ง riser
• การผลิตแม่นยํา:เครื่องเชื่อม APC ที่เคลือบจากโรงงาน และมีกณิตศาสตร์ที่สม่ําเสมอ ให้ความสูญเสียน้อยที่ซ้ําได้
• การรับประกันและการสนับสนุนความเข้ากันโดยตรงของ NVIDIA ลดความซับซ้อนในการแก้ปัญหา

กลุ่มฮ่องกงสตาร์สอร์จ ให้บริการทั้งโซ่ซัพพลาย รวมถึงการจัดหาสินค้าจํานวนมาก การติดป้ายตามความต้องการ และการจัดส่งทั่วโลกการคํานวณงบประมาณ, และการรับรองการจัดจําหน่าย สําหรับคําถามเกี่ยวกับความสอดคล้องของ RMA หรือฟอร์มแวร์ ติดต่อกับดัสก์การสนับสนุนของเราที่networking-support@nvidia.comหรือติดต่อโดยตรงผ่านตัวแทนขายของสตาร์สอร์จ

• อย่าถอดหมวกฝุ่นจนถึงเวลาติดตั้ง เพื่อป้องกันการติดเชื้อของหน้าปลายทางแสง
• หลีกเลี่ยงการเกินรัศมีโค้งขั้นต่ํา 30 มิลลิเมตร; โค้งที่แน่น ๆ อาจทําให้ขาดการโค้งขนาดเล็กและเสียเส้นใยอย่างถาวร
• ถึงแม้ว่าสายไฟฟ้าจะไม่นําไฟฟ้าและไม่รู้สึกต่อ ESD แต่มันจะเชื่อมโยงกับเครื่องรับสัญญาณที่มีความรู้สึกต่อ ESD
• ไม่เคยผสม MPO-12/APC (เปลือกสีเขียว) กับเครื่องเชื่อม MPO-12/UPC (เปลือกสีน้ําเงิน) เนื่องจากเครื่องเคลือบที่ไม่เหมาะสมจะไม่เข้ากันได้อย่างถูกต้อง และอาจทําลายสตาร์ทปิน
• ใช้แอลกอฮอล์ไอโซโพรพีลและผ้าเช็ดที่ไม่มีขน หรือเครื่องทําความสะอาด MPO สําหรับการทําความสะอาดขีด

บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (HK Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบบริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึงสวิทช์เครือข่าย, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยการเข้าถึงลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้

พาร์ทเนอร์ NVIDIA อย่างเป็นทางการStarsurge จําหน่ายเคเบิล NVIDIA ของแท้, เครื่องรับสัญญาณและองค์ประกอบเครือข่าย ด้วยความโปร่งใสของโซ่จําหน่ายและการจัดส่งอย่างรวดเร็ว

• ยืนยันประเภทของเครื่องเชื่อม: MPO-12/APC (หญิง) ในทั้งสองปลาย
• ตรวจสอบระยะทางเชื่อมต่อ: OM3 รองรับสูงสุด 30m; OM4 รองรับสูงสุด 50m (มี 4 การเชื่อมต่อ)
• ให้แน่ใจว่าเครื่องรับสัญญาณจะเข้ากันได้กับประเภท B crossover polarity; NVIDIA optics ต้องการประเภท B สําหรับการเชื่อมต่อตรง
• ตรวจสอบว่าแผ่นพลาสเตอร์ของคุณ หากใช้แล้ว ยังเป็น MPO/APC และรักษาการแผนภูมิขั้ว
• จําหน่ายเครื่องทําความสะอาด MPO ที่เหมาะสม และเครื่องป้องกันฝุ่นสําหรับการบํารุงรักษา

• NVIDIA MMA4Z00-NSโทรรับ OSFP 800G DR8 สองท่าสําหรับสวิตช์
• NVIDIA MMA1Z00-NS400QSFP112 400G DR4 แทรนซิเวอร์สําหรับ ConnectX-7
• NVIDIA MFP7E20 ซีรีส์คาเบิ้ลออปติกแอคทีฟ (AOC) สําหรับความกว้าง
• MPO-12/APC ไปยัง MPO-12/APC แอดป์เทอร์ฝาฝาสําหรับการขยายและการติดตั้งแผ่น
