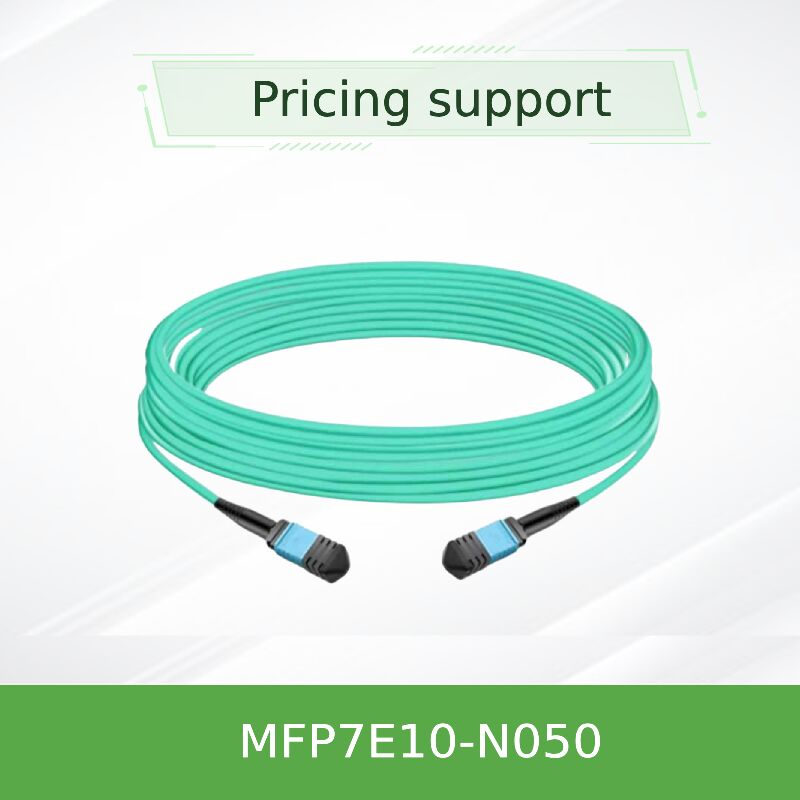

NVIDIA MFP7E10-N050 50m MPO APC มัลติโมด ไฟเบอร์เคเบิล OM4 Extended Reach InfiniBand & Ethernet

สายไฟฟ้าไฟเบอร์ออปติกแบบพิสติมมูลติโมด 50 เมตร ที่ใช้ไฟเบอร์ OM4 สําหรับการใช้งานในระยะยาวและเสื้อ LSZH ที่แข็งแรง. สามารถเชื่อมต่อตรงระหว่าง OSFP 800G สองท่าทาง, OSFP 400G ท่าทางเดียว, และ QSFP112 เครื่องรับผ่านระยะเวลานานในสถาปัตยกรรมกระดูกสันหลังศูนย์ข้อมูล

NVIDIA MFP7E10-N050 เป็นสมาชิกที่มีความกว้างขวางของสายไฟฟ้า MFP7E10-Nxxx แบบปาสิฟออปติก มัลติโมดสายไฟฟ้าขนาด 50 เมตรนี้ จะทําให้ความไกลของสายไฟฟ้าได้สูงสุด, ทําให้มันเป็นทางออกที่เหมาะสมสําหรับทอปโลจีกระดูกสันหลัง, การเชื่อมต่อระหว่างแถว, และการเชื่อมต่อปลายแถวต่อปลายแถวภายในศูนย์ข้อมูลที่ทันสมัยสายไฟฟ้ามีเส้นใยทํางาน 8 เส้น ภายในเครื่องเชื่อม MPO-12/APC 12 เส้น, โดยมีเส้นใยไม่ทํางาน 4 สาย เป็นสมาชิกความแข็งแรงในการรักษาความสมบูรณ์แบบของโครงสร้าง

ออกแบบโดยเฉพาะสําหรับระบบนิเวอร์คอมเครือข่ายความเร็วสูงของ NVIDIA, มันรองรับเครื่องรับ OSFP 800Gb / s ที่มีสองท่าอากาศ และโมดูล OSFP และ QSFP112 ที่มีด่านเดียว 400Gb / s.เครื่องเชื่อมที่เคลือบมุม (APC) ด้วยการเคลือบ 8 องศา ให้ผลงานการสูญเสียการกลับที่ดีกว่า (≥ 35 dB), สําคัญในการรักษาความสมบูรณ์แบบของสัญญาณในระยะทางที่ไกลกว่าด้วยการปรับปรุง PAM4

การแผนไฟเบอร์ข้ามสายประเภท B นี้ (ปิน 1 ถึงปิน 12) ทําให้สามารถเชื่อมต่อตรงระหว่างเครื่องรับสัญญาณโดยไม่ต้องจัดการขั้วขั้วเพิ่มเติมทุกสายไฟฟ้าถูกทดสอบในโรงงาน เพื่อตอบสนอง Telcordia GR-1435 และ IEC 61754-7, รับประกันผลงานที่น่าเชื่อถือตลอดระยะ 50 เมตรเต็ม

• เครื่องเชื่อม MPO-12/APC หญิงที่มีรูการจัดสรร
• 8 สายใย OM4 มัลติโมดที่ใช้งาน (50/125 μm) โดยมี 4 สายใยที่ไม่ได้ใช้เป็นสมาชิกความแข็งแรง
• ความขั้วแบบ Crossover Type-B: หลีกเลี่ยงความจําเป็นในการพลิกสายพัด
• เสื้อ LSZH (Low Smoke Zero Halogen) / OFNR แบบกลมยืดหยุ่น
• รองรับโปรโตคอล InfiniBand NDR, Ethernet 400GbE/800GbE และ NVLink
• อุปกรณ์ล็อคแบบดันดึง เพื่อปล่อยเร็วและการจับคู่อย่างปลอดภัย
• อุณหภูมิการทํางาน: 0°C ถึง 70°C; การเก็บรักษา: -40°C ถึง 85°C
• รูปแบบการสูญเสียการใส่ที่ต่ําด้วย OM4 ที่ปรับปรุงให้กับความกว้าง
• 50 เมตรความกว้างรายละเอียดคาดว่า 2 แผ่นปลาทช์ออปติกในสายเชื่อมต่อที่มีทั้งหมด 4 จุดเชื่อมต่อออปติก

MFP7E10-N050 ใช้ไฟเบอร์มัลติโมดเกรด OM4 ซึ่งให้ความกว้างแบนด์เบดสูงกว่าและความอ่อนแอต่ํากว่า OM3 ทําให้การส่งสัญญาณที่น่าเชื่อถือ 50 เมตรในความเร็ว 400G/800Gสายไฟเบอร์ OM4 มีความกว้างขวางแบบการเคลื่อนไหวที่เพิ่มขึ้น (ความกว้างขวางแบบการเคลื่อนไหวแบบการเคลื่อนไหวที่มีประสิทธิภาพ ≥4700 MHz·km ที่ 850nm) เมื่อเทียบกับ OM3 (≥2000 MHz·km), ทําให้สามารถใช้งานได้ยาวนานในแอพพลิเคชั่น PAM4 ความเร็วสูง

หน้าปลายของเครื่องเชื่อม MPO-12/APC มีการเคลือบมุม 8 องศา ซึ่งลดการสะท้อนแสงกลับที่สามารถทําให้เครื่องส่งไม่มั่นคงและความผิดพลาดของบิตในการเชื่อมต่อความเร็วสูงไม่เหมือนกับเครื่องเชื่อม Ultra Physical Contact (UPC) ที่ใช้ในอุปกรณ์ความเร็วต่ํา, APC รับประกันความสูญเสียการกลับ ≥35 dB ที่สําคัญสําหรับ 100G PAM4 และมากกว่านั้นในระยะทางที่ยาวนาน

ทอปโลยีสายเคเบิลแบบ B (crossover) แผนเส้นทางส่งที่ปลายหนึ่งกับเส้นทางรับที่ตรงข้ามตัวรับ ช่อง 1 (ส่ง) เชื่อมต่อกับช่อง 12 (รับ) เส้น 2 กับช่อง 11 เป็นต้นนี่ตรงกับการพิมพ์ MPO มาตรฐานที่แนะนําโดย IEC 61754-7 สําหรับการเชื่อมต่อตรงโดยไม่ต้องมีตัวปรับภายนอก.

• สถาปัตยกรรมกระดูกสันหลัง:เชื่อมต่อสวิทช์ใบกับสวิทช์กระดูกสันหลัง ผ่านหลายแถวหรือหอกลางข้อมูลขนาดใหญ่
• สายต่อสวิทช์:เชื่อมต่อสวิทช์ OSFP สองท่า (800G) โดยใช้ท่า MPO-12/APC สองท่าข้ามระยะทางที่ยาว
• ติดต่อตัวปรับ:เชื่อมต่อ NVIDIA ConnectX-7 เครื่องปรับเครือข่ายหรือ BlueField-3 DPUs ผ่าน OSFP หรือ QSFP112 เครื่องรับสัญญาณในงบประมาณลิงค์สูงสุด
• สายเชื่อมต่อข้ามแถว:เหมาะสําหรับสภาพแวดล้อมที่สาย OM3 30 เมตรไม่เพียงพอและสายไฟฟ้าออทติกที่ใช้งานไม่ต้องการ
• คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC)ให้ความยืดหยุ่นในกลุ่มฝึกอบรม AIขนาดใหญ่ที่มีหน่วยคอมพิวเตอร์กระจาย

ออกแบบและรับรองความสามารถในการทํางานร่วมกันได้อย่างต่อเนื่องกับ NVIDIA transceivers และ networking hardware

หมายเหตุ: สายเคเบิลมีความสอดคล้องอย่างเคร่งครัดกับเครื่องเชื่อม MPO-12/APC. อย่าจับคู่กับเครื่องเชื่อม MPO-12/UPC (โครงสีฟ้า) เนื่องจากความไม่สอดคล้องของพลาสก์อาจทําให้เกิดความเสียหายทางกายภาพและความเสื่อมของสัญญาณ

NVIDIA นําเสนอความยาวหลายแบบให้เหมาะสมกับท็อปโลจีศูนย์ข้อมูลต่างๆ MFP7E10-N050 ให้ความกว้างขวางแบบมัลติโมดสูงสุดโดยใช้ไฟเบอร์ OM4:

สําหรับการใช้งานที่ต้องการระยะทางมากกว่า 50 เมตร พิจารณาสายไฟฟ้าออฟติกแอคทีฟ (AOC) ของ NVIDIA หรือการแก้ไขแบบเดียว

• การรับรองจากปลายไปปลาย:คาเบลแต่ละสายถูกผสมคู่กับ NVIDIA transceivers เพื่อการรับประกันความสามารถในการทํางานร่วมกันและขอบการเชื่อมต่อในระยะ 50mเต็ม
• ค่าบริหารภาพรวมต่ําการออกแบบแบบแบบปาสิฟ ทําให้การใช้พลังงานลดลง ลดค่าใช้จ่ายในการเย็นในศูนย์ข้อมูล
• OM4 ขยายความถี่ทําให้ระยะทางหลายแบบสูงสุด, ลดความต้องการสําหรับสายไฟฟ้าออทติกที่ใช้งานในหลายการใช้งาน
• ความทนทานและความปลอดภัยเสื้อ LSZH ลดควันพิษให้น้อยที่สุดในกรณีเกิดไฟ; OFNR ได้รับการจัดอันดับสําหรับการติดตั้ง riser
• การผลิตแม่นยํา:เครื่องเชื่อม APC ที่เคลือบจากโรงงาน และมีกณิตศาสตร์ที่สม่ําเสมอ ให้ความสูญเสียน้อยที่ซ้ําได้
• การรับประกันและการสนับสนุนความเข้ากันโดยตรงของ NVIDIA ลดความซับซ้อนในการแก้ปัญหา

• อย่าถอดหมวกฝุ่นจนถึงเวลาติดตั้ง เพื่อป้องกันการติดเชื้อของหน้าปลายทางแสง
• หลีกเลี่ยงการเกินรัศมีโค้งขั้นต่ํา 30 มิลลิเมตร; การโค้งที่แน่น ๆ อาจทําให้สูญเสียการโค้งขนาดเล็กและความเสียหายต่อเส้นใยอย่างถาวร โดยเฉพาะอย่างยิ่งสําคัญสําหรับเส้น 50 มิลลิเมตร
• ถึงแม้ว่าสายไฟฟ้าจะไม่นําไฟฟ้าและไม่รู้สึกต่อ ESD แต่มันจะเชื่อมโยงกับเครื่องรับสัญญาณที่มีความรู้สึกต่อ ESD
• ไม่เคยผสม MPO-12/APC (เปลือกสีเขียว) กับเครื่องเชื่อม MPO-12/UPC (เปลือกสีน้ําเงิน) เนื่องจากเครื่องเคลือบที่ไม่เหมาะสมจะไม่เข้ากันได้อย่างถูกต้อง และอาจทําลายสตาร์ทปิน
• ใช้แอลกอฮอล์ไอโซโพรพีลและผ้าเช็ดที่ไม่มีขน หรือเครื่องทําความสะอาด MPO สําหรับการทําความสะอาดขีด
• เมื่อใช้ในระยะทางสูงสุด 50 เมตร ให้แน่ใจว่า แผ่นพลาชและการเชื่อมต่อระหว่างทั้งหมดใช้เครื่องเชื่อม MPO-12/APC ที่มีลักษณะการสูญเสียต่ําคล้ายกัน

บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (HK Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบบริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึงสวิทช์เครือข่าย, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยการเข้าถึงลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้

พาร์ทเนอร์ NVIDIA อย่างเป็นทางการStarsurge จําหน่ายเคเบิล NVIDIA ของแท้, เครื่องรับสัญญาณและองค์ประกอบเครือข่าย ด้วยความโปร่งใสของโซ่จําหน่ายและการจัดส่งอย่างรวดเร็ว

• ยืนยันประเภทของเครื่องเชื่อม: MPO-12/APC (หญิง) ในทั้งสองปลาย
• ยืนยันระยะทางเชื่อมต่อ: 50m ต้องการไฟเบอร์ OM4 และคาดว่าสูงสุด 4 จุดเชื่อมสายไฟฟ้า
• ให้แน่ใจว่าเครื่องรับสัญญาณจะเข้ากันได้กับประเภท B-crossover polarity และรองรับ OM4 50m reach
• ตรวจสอบว่าแผ่นพลาชและการเชื่อมต่อระหว่างทั้งหมดใช้เครื่องเชื่อม MPO-12/APC ที่มีลักษณะการสูญเสียน้อย
• จําหน่ายเครื่องทําความสะอาด MPO ที่เหมาะสม และเครื่องป้องกันฝุ่นสําหรับการบํารุงรักษา
• ทําการคํานวณงบประมาณการเชื่อมโยง รวมถึงการเชื่อมโยงทั้งหมด ก่อนการใช้งานสุดท้าย

• NVIDIA MMA4Z00-NSโทรรับ OSFP 800G DR8 สองท่าสําหรับสวิตช์
• NVIDIA MMA1Z00-NS400QSFP112 400G DR4 แทรนซิเวอร์สําหรับ ConnectX-7
• NVIDIA MFP7E20 ซีรีส์✅สายไฟฟ้าออปติกแอคทีฟ (AOC) สําหรับความกว้างเกิน 50 เมตร
• MPO-12/APC ไปยัง MPO-12/APC แอดป์เทอร์ฝาฝาสําหรับการขยายและการติดตั้งแผ่น
• NVIDIA MFP7E10-N030วารีชั่น OM3 ขนาด 30m สําหรับการใช้งานในระยะสั้น

• หมายเหตุการใช้งาน: สายไฟฟ้าและเครื่องเชื่อมไฟฟ้าสําหรับ NDR InfiniBand (มีจาก NVIDIA support)
• IEC 61754-7: อุปกรณ์เชื่อมต่อไฟเบอร์ออปติก
• Telcordia GR-1435-CORE: ความต้องการทั่วไปสําหรับสายเชื่อมออฟติกส์หลายเส้นใย
• NVIDIA Optical Interconnect Guide สําหรับการจัดจําหน่าย 400G/800G
