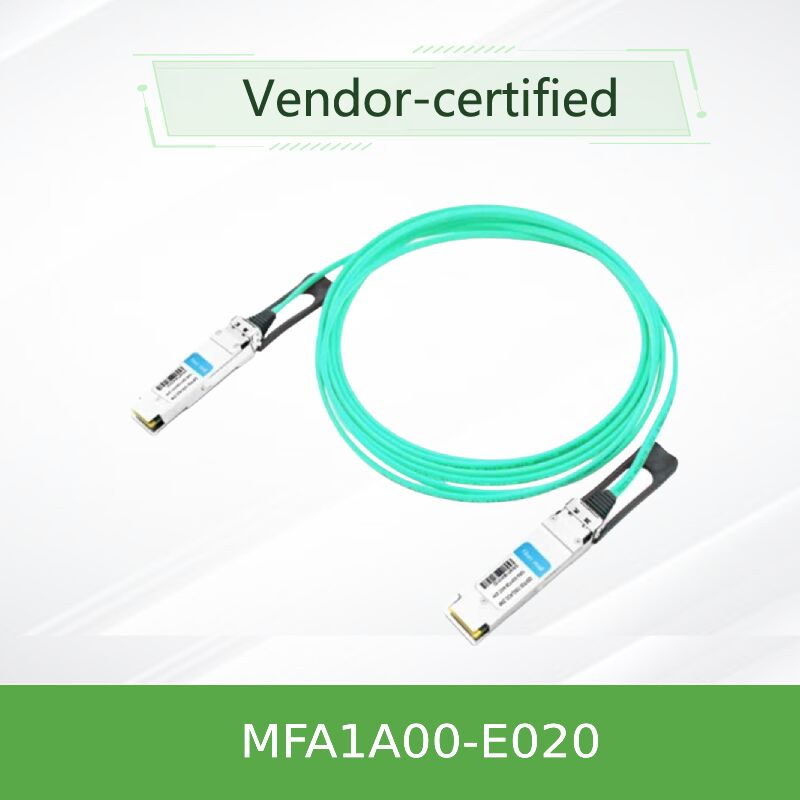

สายเคเบิลออปติคัลแบบแอคทีฟ Mellanox MFA1A00-E020 ความเร็ว 100Gb/s QSFP28 – 20 ม. MMF AOC สำหรับ InfiniBand EDR & 100GbE
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-E020 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความยาว: | 20ม |
| แรงดันไฟฟ้า: | -0.3 ~ 3.6V | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3 ~ 3.465V |
| ควบคุมแรงดันไฟฟ้าอินพุต: | -0.3 ~ 4.0V | เกณฑ์ความเสียหาย: | 3.4DBM |
รายละเอียดสินค้า
สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Mellanox MFA1A00-E020 ความเร็ว 100Gb/s QSFP28
สายเคเบิลใยแก้วนำแสงแบบแอคทีฟประสิทธิภาพสูง 100G EDR InfiniBand / 100GbE | ใช้พลังงานต่ำ (2.2W) | ระยะทางสูงสุด 100 เมตร | QSFP28 แบบ Hot-pluggable | เทคโนโลยี VCSEL
ภาพรวมผลิตภัณฑ์
สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ (AOC) แบบมัลติโหมด (MMF) Mellanox MFA1A00-E020 ความเร็ว 100Gb/s QSFP28 ออกแบบมาสำหรับศูนย์ข้อมูลประสิทธิภาพสูงและคลัสเตอร์ HPC เป็นส่วนหนึ่งของซีรีส์ LinkX ของ Mellanox สาย AOC ความยาว 20 เมตรนี้ให้การเชื่อมต่อที่เชื่อถือได้สำหรับสภาพแวดล้อม InfiniBand EDR (Enhanced Data Rate) และ 100GbE แตกต่างจาก DAC แบบพาสซีฟ MFA1A00-E020 ช่วยให้ได้ระยะทางที่ไกลขึ้น รัศมีการโค้งงอที่แคบลง และการไหลเวียนของอากาศที่ดีขึ้น โดยใช้พลังงานเพียง 2.2W ต่อด้าน (พร้อม retiming) สร้างขึ้นด้วยอาร์เรย์ VCSEL และ retiming ในตัว ให้ค่าอัตราข้อผิดพลาดบิต (BER) ดีกว่า 1E-15 ทำให้มั่นใจได้ถึงความหน่วงแฝงต่ำที่คาดการณ์ได้และความสมบูรณ์ของสัญญาณ สายเคเบิลนี้เป็นไปตามมาตรฐาน SFF-8665 อย่างสมบูรณ์และรองรับการเสียบขณะทำงาน (hot pluggability) เพื่อการติดตั้งที่ง่ายขึ้นคุณสมบัติหลัก✓ อัตราข้อมูลสูงสุด 100Gb/s
ช่องสัญญาณ 4x 25G NRZ
✓ การกระจายพลังงานต่ำ
2.2W โดยทั่วไปต่อด้าน (เปิด retiming)
2.2W โดยทั่วไปต่อด้าน (เปิด retiming)
✓ Retiming ที่เลือกได้
ต่อเลนสำหรับ TX & RX ที่ 25-26Gb/s
ต่อเลนสำหรับ TX & RX ที่ 25-26Gb/s
✓ คุณสมบัติที่ตั้งโปรแกรมได้
แอมพลิจูดเอาต์พุต Rx, pre-emphasis; ตัวปรับความเท่าเทียมอินพุต Tx
แอมพลิจูดเอาต์พุต Rx, pre-emphasis; ตัวปรับความเท่าเทียมอินพุต Tx
✓ ระยะทางที่ขยายออก
สูงสุด 100 เมตร (แสดงรุ่น 20 เมตร)
สูงสุด 100 เมตร (แสดงรุ่น 20 เมตร)
✓ แข็งแรงและเป็นไปตามมาตรฐาน
RoHS, SFF-8665, การจัดการ I²C SFF-8636
RoHS, SFF-8665, การจัดการ I²C SFF-8636
✓ เสียบขณะทำงานได้
พอร์ตมาตรฐาน QSFP28
พอร์ตมาตรฐาน QSFP28
✓ BER
< 1E-15
< 1E-15
ความน่าเชื่อถือสูงสำหรับข้อมูลสำคัญความยาว (รุ่นนี้)
MFA1A00-E020 ใช้เทคโนโลยีออปติกแบบแอคทีฟที่ใช้ VCSEL พร้อมเส้นใยใยแก้วนำแสงแบบมัลติโหมดสี่เส้นต่อด้าน แต่ละเลนทำงานได้สูงสุด 26Gb/s ให้แบนด์วิดท์รวม 100Gb/s สายเคเบิลนี้รวมตัวปรับความเท่าเทียมอินพุตที่ตั้งโปรแกรมได้และ pre-emphasis เอาต์พุต ช่วยให้ปรับแต่งได้อย่างละเอียดสำหรับระบบโฮสต์ต่างๆ สามารถเปิดใช้งาน Retiming ต่อเลนเพื่อลด jitter และรับประกันความสมบูรณ์ของสัญญาณที่อัตรา 25G ในขณะที่สายเคเบิลยังคงเข้ากันได้แบบย้อนหลังกับความเร็วที่ต่ำกว่าโดยไม่ต้องใช้ retiming แจ็คเก็ต LSZH (Low Smoke Zero Halogen) ช่วยเพิ่มความปลอดภัยในการติดตั้งที่มีความหนาแน่นสูง ส่วนประกอบแอคทีฟทั้งหมดจะถูกจัดเก็บไว้ภายในขั้วต่อ QSFP28 ที่ปิดสนิท โดยไม่ต้องใช้พลังงานภายนอกนอกเหนือจากแหล่งจ่ายไฟมาตรฐาน 3.3V เทคโนโลยีนี้มีประสิทธิภาพเหนือกว่า DAC แบบพาสซีฟในด้านระยะทางและความยืดหยุ่น ซึ่งจำเป็นสำหรับการเชื่อมต่อจากบนสุดของแร็คไปยังปลายแถว
MFA1A00-E020 ใช้เทคโนโลยีออปติกแบบแอคทีฟที่ใช้ VCSEL พร้อมเส้นใยใยแก้วนำแสงแบบมัลติโหมดสี่เส้นต่อด้าน แต่ละเลนทำงานได้สูงสุด 26Gb/s ให้แบนด์วิดท์รวม 100Gb/s สายเคเบิลนี้รวมตัวปรับความเท่าเทียมอินพุตที่ตั้งโปรแกรมได้และ pre-emphasis เอาต์พุต ช่วยให้ปรับแต่งได้อย่างละเอียดสำหรับระบบโฮสต์ต่างๆ สามารถเปิดใช้งาน Retiming ต่อเลนเพื่อลด jitter และรับประกันความสมบูรณ์ของสัญญาณที่อัตรา 25G ในขณะที่สายเคเบิลยังคงเข้ากันได้แบบย้อนหลังกับความเร็วที่ต่ำกว่าโดยไม่ต้องใช้ retiming แจ็คเก็ต LSZH (Low Smoke Zero Halogen) ช่วยเพิ่มความปลอดภัยในการติดตั้งที่มีความหนาแน่นสูง ส่วนประกอบแอคทีฟทั้งหมดจะถูกจัดเก็บไว้ภายในขั้วต่อ QSFP28 ที่ปิดสนิท โดยไม่ต้องใช้พลังงานภายนอกนอกเหนือจากแหล่งจ่ายไฟมาตรฐาน 3.3V เทคโนโลยีนี้มีประสิทธิภาพเหนือกว่า DAC แบบพาสซีฟในด้านระยะทางและความยืดหยุ่น ซึ่งจำเป็นสำหรับการเชื่อมต่อจากบนสุดของแร็คไปยังปลายแถว
การใช้งานทั่วไป
คลัสเตอร์ High Performance Computing (HPC) ที่ใช้เครือข่าย InfiniBand EDR
สถาปัตยกรรม spine-leaf ศูนย์ข้อมูล 100GbE
- เครือข่ายจัดเก็บข้อมูลที่เชื่อมต่อ NVMe-oF หรือระบบไฟล์แบบกระจาย
- เครือข่ายภาครัฐ การวิจัย และการศึกษาที่ต้องการลิงก์ 100G ความหน่วงแฝงต่ำ
- การเชื่อมต่อสวิตช์กับเซิร์ฟเวอร์ที่เกิน 5 เมตร (เช่น 20 เมตรระหว่างแร็ค)
- การผลิตหลังการผลิตสื่อและความบันเทิงด้วยเวิร์กโฟลว์แบนด์วิดท์สูง
- ความเข้ากันได้
- MFA1A00-E020 เข้ากันได้กับพอร์ต QSFP28 มาตรฐานใดๆ ที่เป็นไปตาม SFF-8665 ได้รับการสนับสนุนโดยธรรมชาติในสวิตช์และอะแดปเตอร์ InfiniBand ของ Mellanox (NVIDIA) (รุ่น EDR) รวมถึงสวิตช์ 100GbE ของบุคคลที่สามจำนวนมากที่มีเฟิร์มแวร์ AOC ที่เหมาะสม แพลตฟอร์มที่เข้ากันได้ทั่วไป ได้แก่:
สวิตช์ NVIDIA Mellanox Quantum™ / SB7800 series
อะแดปเตอร์ NVIDIA Mellanox ConnectX®-4/5/6 InfiniBand
- สวิตช์ 100G QSFP28 มาตรฐานอุตสาหกรรม (Arista, Cisco, Juniper) – ตรวจสอบการกำหนดค่า
- เซิร์ฟเวอร์ที่มีการ์ดเครือข่าย QSFP28 (100GbE)
- หมายเหตุ: เพื่อประสิทธิภาพสูงสุด ให้เปิดใช้งาน retiming ที่ 25G/เลน โปรดปรึกษาผู้จำหน่ายสวิตช์ของคุณสำหรับเมทริกซ์การสนับสนุน AOC
- ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์
ขั้นต่ำ
| โดยทั่วไป | สูงสุด | หน่วย | แรงดันไฟฟ้าจ่าย (Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | V | การกระจายพลังงาน (แต่ละด้าน, ไม่ใช้ retiming) | — |
| 1.5 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | W | การกระจายพลังงาน (เปิด retiming ทุกเลน) | 0 |
| 2.2 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | W | อุณหภูมิเคสขณะทำงาน | 0 |
| — | 70 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | ความชื้นสัมพัทธ์ขณะทำงาน | 5 |
| — | 85 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | อัตราข้อมูลต่อเลน | — |
| 25.78 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | Gb/s | อัตราข้อมูลรวม | < 1E-15 |
| 100 | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | Gb/s | BER | < 1E-15 |
| — | ความยาว (รุ่นนี้) | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | ||
| m | ประเภทไฟเบอร์ | Multi-Mode Fiber (MMF) | ||
| ประเภทขั้วต่อ | QSFP28 (เป็นไปตาม SFF-8665) | |||
| วัสดุแจ็คเก็ต | LSZH (Low Smoke Zero Halogen) | |||
| ความทนทานต่อสัญญาณรบกวนแหล่งจ่ายไฟ | 66 mVpp (10Hz-10MHz) | |||
| หมายเหตุ: ค่าการกระจายพลังงานต่อด้าน ค่าสูงสุดสัมบูรณ์: Vcc -0.3 ถึง 3.6V; แรงดันไฟฟ้าอินพุตข้อมูล -0.3 ถึง 3.465V | คู่มือการเลือก – ซีรีส์ MFA1A00 (100Gb/s QSFP28 AOC) | |||
หมายเลขชิ้นส่วน
คำอธิบาย
| ความยาว | MFA1A00-E001 | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Mellanox, IB EDR, 100Gb/s, QSFP, LSZH |
|---|---|---|
| 1 เมตร | MFA1A00-E01A | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Mellanox, IB EDR, QSFP |
| 1.5 เมตร | MFA1A00-E002 | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Mellanox |
| 2 เมตร | MFA1A00-E003 | — |
| 3 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 4 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 5 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 10 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 15 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | รุ่นที่เลือก – AOC ความยาว 20 เมตร |
| 20 เมตร | MFA1A00-E030 | — |
| 30 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 50 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | — |
| 100 เมตร | ข้อได้เปรียบเหนือ DAC แบบพาสซีฟและสายเคเบิลอื่นๆ | ระยะทางที่ไกลกว่า: |
สูงสุด 100 เมตร เทียบกับ 5-7 เมตรสำหรับ DAC แบบพาสซีฟที่ 100G
- การจัดการสายเคเบิลที่ดีขึ้น: บางกว่า เบากว่า และยืดหยุ่นกว่า รัศมีการโค้งงอแคบกว่า
- การไหลเวียนของอากาศที่ดีขึ้น: ลดการกีดขวางในสวิตช์ความหนาแน่นสูง
- ใช้พลังงานต่ำกว่าสายทองแดงแบบแอคทีฟ: เพียง 2.2W ต่อด้าน (retimed) – ประหยัดพลังงาน
- การปรับสภาพสัญญาณในตัว: EQ และ pre-emphasis ที่ตั้งโปรแกรมได้เพื่อความทนทานของลิงก์
- ภูมิคุ้มกัน EMI: ไฟเบอร์ช่วยลดสัญญาณรบกวนทางไฟฟ้า
- บริการและการสนับสนุน – Hong Kong Starsurgeในฐานะพันธมิตรที่ได้รับอนุญาตและผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยี Starsurge ให้การสนับสนุนก่อนการขายและหลังการขายอย่างเต็มรูปแบบสำหรับสายเคเบิลใยแก้วนำแสงแบบแอคทีฟของ Mellanox บริการของเราประกอบด้วย:
การจัดส่งทั่วโลกพร้อมระยะเวลารอคอยที่แข่งขันได้
การตรวจสอบทางเทคนิค: การตรวจสอบความเข้ากันได้ ความช่วยเหลือในการกำหนดค่า
- สอบถามความยาวที่กำหนดเอง (ขึ้นอยู่กับ MOQ)
- การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี (ความคุ้มครองของผู้ผลิต)
- การสนับสนุน RMA และการแก้ไขปัญหา
- ทีมวิศวกรฝ่ายขายที่พูดได้หลายภาษา
- คำถามที่พบบ่อย
- ถาม: MFA1A00-E020 เข้ากันได้กับสวิตช์ 100GbE มาตรฐานหรือไม่?
ตอบ: ใช่ ใช้งานได้ในพอร์ต QSFP28 ที่รองรับ 100GbE (4x25G NRZ) อย่างไรก็ตาม โปรดตรวจสอบว่าสวิตช์ของคุณรองรับ AOC ที่มี retiming หรือไม่ ออกแบบมาโดยธรรมชาติสำหรับ InfiniBand EDR แต่ทำงานร่วมกับสวิตช์ Ethernet ได้หลายรุ่น
ถาม: ความแตกต่างระหว่าง MFA1A00-E020 กับสาย DAC คืออะไร?
ตอบ: AOC ใช้ใยแก้วนำแสงพร้อมทรานซีฟเวอร์ในตัว ทำให้ได้ระยะทางที่ไกลกว่า (20 เมตร เทียบกับประมาณ 5 เมตรสำหรับ DAC แบบพาสซีฟ) และความยืดหยุ่นที่ดีกว่า ในขณะที่การใช้พลังงานยังคงต่ำ (2.2W)
ถาม: สายเคเบิลนี้ต้องใช้พลังงานภายนอกหรือการติดตั้งไดรเวอร์หรือไม่?
ตอบ: ไม่ สายเคเบิลนี้ใช้ไฟ 3.3V จากพอร์ต QSFP28 และสามารถเสียบขณะทำงานได้ ไม่จำเป็นต้องใช้ไดรเวอร์แยกต่างหาก
ถาม: ฉันสามารถใช้สิ่งนี้สำหรับแอปพลิเคชัน 40G หรือ 25G ได้หรือไม่?
ตอบ: ใช่ รองรับความเร็วที่ต่ำกว่าโดยไม่ต้องใช้ retiming อย่างไรก็ตาม ประสิทธิภาพสูงสุดอยู่ที่อัตรา 100G/EDR
ถาม: มีการรับประกันอะไรบ้าง?
ตอบ: Mellanox ให้การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนทดแทน
ข้อควรระวังและการจัดการ
อย่าให้แรงดันไฟฟ้าจ่ายเกินค่าสูงสุด (3.6V) เพื่อหลีกเลี่ยงความเสียหายถาวร
หลีกเลี่ยงการโค้งงอที่แคบกว่ารัศมีการโค้งงอขั้นต่ำของไฟเบอร์ (โดยทั่วไปคือ 30 มม. แบบไดนามิก)
- จัดการขั้วต่อด้วยความระมัดระวัง ฝาครอบกันฝุ่นควรปิดไว้จนกว่าจะติดตั้ง
- ทำงานภายในอุณหภูมิเคส 0-70°C เพื่อประสิทธิภาพที่ระบุ
- ตรวจสอบการป้องกัน ESD ที่เหมาะสมเมื่อจัดการกับขั้วต่อ QSFP28
- เกี่ยวกับ Hong Kong Starsurge Group Co., Limited
- ก่อตั้งขึ้นในปี 2008
Hong Kong Starsurge Group Co., Limited
เป็นผู้ให้บริการด้านฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ให้บริการแก่ภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และภาคธุรกิจทั่วโลก Starsurge นำเสนออุปกรณ์เครือข่ายที่เชื่อถือได้ รวมถึงสวิตช์ การ์ดเครือข่าย (NIC) จุดเข้าใช้งานไร้สาย และสายเคเบิลใยแก้วนำแสงแบบแอคทีฟ ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง การสนับสนุนหลายภาษา และความสามารถในการจัดส่งทั่วโลก Starsurge จึงมั่นใจได้ถึงบริการที่ตอบสนองได้อย่างรวดเร็วและโซลูชันโครงสร้างพื้นฐานที่ปรับแต่งได้ ในฐานะพันธมิตรที่เชื่อถือได้สำหรับแบรนด์ชั้นนำเช่น Mellanox, Starsurge ผสมผสานความเชี่ยวชาญทางเทคนิคเข้ากับความเป็นเลิศด้านซัพพลายเชนข้อเท็จจริงสำคัญ▪ 100Gb/s (4x25G NRZ)
▪ ความยาว 20 เมตร (มีรุ่น 1-100 เมตรด้วย)
- ▪ พลังงาน: 2.2W โดยทั่วไป (retimed)
- ▪ เทคโนโลยี VCSEL + MMF
- ▪ แจ็คเก็ต LSZH, RoHS
- ▪ พร้อมสำหรับ InfiniBand EDR / 100GbE
- เมทริกซ์ความเข้ากันได้
- ▪ สวิตช์ NVIDIA Mellanox Quantum
▪ อะแดปเตอร์ ConnectX-4/5/6
- ▪ สวิตช์ 100G QSFP28 (Arista 7060/7280, Cisco Nexus 9300, Juniper QFX)
- ▪ เซิร์ฟเวอร์บุคคลที่สามพร้อม QSFP28 มาตรฐาน
- ▪ ไม่เข้ากันกับพอร์ต 40G เท่านั้น
- รายการตรวจสอบผู้ซื้อ
- ✓ ยืนยันประเภทพอร์ต: QSFP28 (ไม่ใช่ QSFP+)
✓ ความยาวที่ต้องการและระยะทางการเดินสาย
- ✓ ช่วงอุณหภูมิการทำงาน (0-70°C)
- ✓ การสนับสนุนสวิตช์สำหรับ AOC / retiming
- ✓ นโยบายการรับประกันและ RMA
- ✓ ระยะเวลารอคอยและราคาขายส่ง
