NVIDIA MMA4Z00-NS400 400G OSFP SR4 มัลติโหมดทรานซีฟเวอร์ 4 ช่องสัญญาณ 100G-PAM4
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MMA4Z00-NS400 |
| เอกสาร: | MMA4Z00-NS400.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50ม | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
| ชื่อ: | Emllanox Optical Transceiver MMA4Z00-NS400 400GB/S OSFP 400GB/s มัลติโหมด SR4 50M | คำสำคัญ: | ตัวรับส่งสัญญาณออพติคอล Mellanox |
| เน้น: | NVIDIA 400G OSFP SR4 เครื่องรับสัญญาณ,มัลติโหมดออปติคัลทรานซีฟเวอร์ 4 ช่องสัญญาณ,100G-PAM4 OSFP ทรานซีฟเวอร์ |
||
รายละเอียดสินค้า

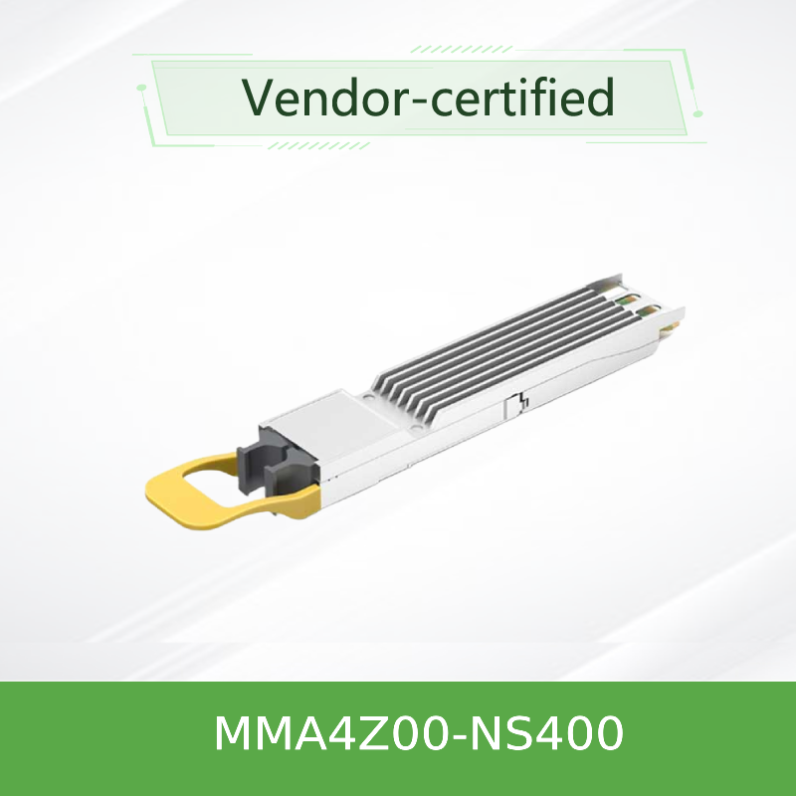

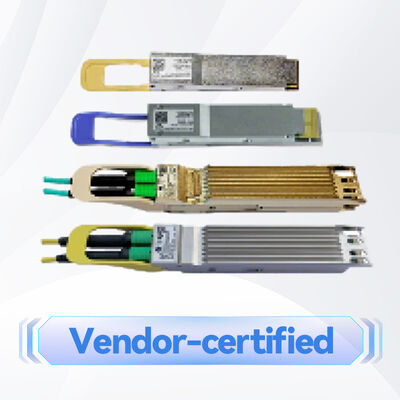

NVIDIA MMA4Z00-NS400 400G OSFP SR4 มัลติโมดทรานซิสเวอร์
โมดูลออปติก 4 ช่อง 100G-PAM4 สําหรับ InfiniBand NDR & 400GbE
ภาพรวมสินค้า
NVIDIA MMA4Z00-NS400 เป็นเครื่องรับโอนหลายรูปแบบ OSFP SR4 ขนาด 1 สนาม 400Gb/s ที่ถูกออกแบบให้กับศูนย์ข้อมูลที่มีประสิทธิภาพสูง มี 4 เส้นทางการปรับปรุง 100G-PAM4, เทคโนโลยี VCSEL 850nmและเครื่องเชื่อมไฟฟ้า MPO‐12/APC. ด้วยการสนับสนุนทั้งโหมด 400G และ 200G อัตโนมัติ (เมื่อใช้กับสายแบ่ง) มันให้การเชื่อมต่อที่ยืดหยุ่นและประหยัดพลังงานสําหรับตัวปรับ ConnectX‐7 และสวิตช์ Quantum‐2/Spectrum‐4
ลักษณะสําคัญ
- อัตราการส่งข้อมูล: 400Gb/s (4* 100G-PAM4) หรือ 200Gb/s (2* 100G-PAM4)
- การสนับสนุนโปรโตคอล: InfiniBand NDR, 400GbE
- อินเตอร์เฟซออปติก: MPO‐12/APC (เครื่องเชื่อม 4 ช่องเดียว)
- ความยาวคลื่น: 850nm VCSEL
- ระยะทาง: 50m OM4 30m OM3
- การบริโภคพลังงาน: 8.5W สูงสุด (400G) / 5.5W สูงสุด (200G)
- ปรับปรุงความร้อน: OSFP form factor, OSFP MSA compliant
- การบริหาร: CMIS 4.0 สอดคล้อง อินเตอร์เฟซ I2C
- การวินิจฉัยดิจิทัล: DDM สําหรับอุณหภูมิ, โลเตจ, bias, Tx/Rx power
- ความสอดคล้อง: RoHS ความปลอดภัยเลเซอร์ประเภท 1M
เทคโนโลยีและการออกแบบ
MMA4Z00-NS400 ใช้เทคโนโลยีออฟติกที่ทันสมัยของ NVIDIA ด้วยระบบ VCSEL ขนาด 850nm และการเชื่อมต่อไฟเบอร์มัลติโมดความเร็วสูงการจัดส่งความกว้างหุ้นส่วนรวม 400G ผ่านเครื่องเชื่อม MPO‐12/APC ตัวเดียว. เครื่องรับสัญญาณรองรับการปรับปรุง Tx input equalizer, Rx output amplitude ที่สามารถวางโปรแกรมได้, และการปรับ pre- / post-cursor สําหรับความสมบูรณ์แบบของสัญญาณที่ดีที่สุดการติดตามการวินิจฉัยดิจิตอล (DDM) ให้ความเห็นในเวลาจริงในอุณหภูมิ, ความดันไฟฟ้า, กระแสเลเซอร์ bias, และระดับพลังงานทางออนไลน์ โมดูลยังรวม PRBS เครื่องกําเนิด / เช็คเกอร์และลุปแบ็คโหมดสําหรับการวินิจฉัยระบบ
การใช้งานทั่วไป

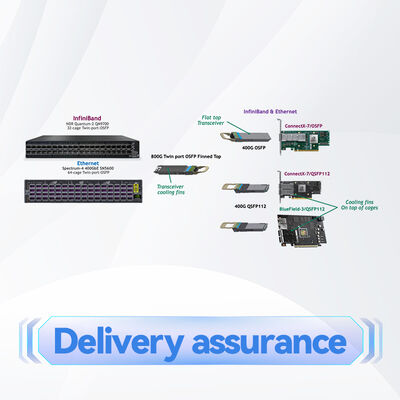

- โหมด 400G (สายไฟตรง): เชื่อมสวิตช์ Quantum‐2 หรือ Spectrum‐4 กับตัวปรับ OSFP ConnectX‐7 ด้วยความเร็ว 400Gb/s โดยใช้สายไฟตรง MFP7E10

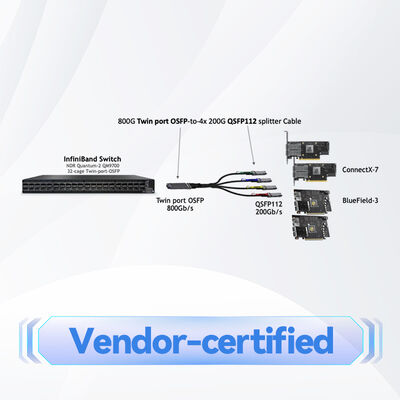

- 200G mode (splitter cables): ใช้ MFP7E20 1:2 splitter cables เพื่อเชื่อมเครื่องรับสัญญาณ OSFP 400G ตัวเดียวกับ 200G ConnectX‐7 adapters สองตัว โดยอัตโนมัติลดการบริโภคพลังงาน
- สวิตช์-ทู-สวิตช์: เครื่องรับสัญญาณ OSFP สองท่าที่มีสายไฟตรงรองรับสายสวิตช์-ทู-สวิตช์ 800G
- คอมพิวเตอร์ประสิทธิภาพสูง: ผ้า NDR InfiniBand สําหรับการฝึก AI/ML และคลาสเตอร์ HPC
- เมฆธุรกิจ: ลิงค์การรวม 400GbE ในศูนย์ข้อมูลขนาดใหญ่
ความเหมาะสม
สวิตช์: NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G)
แอดป์เตอร์ / DPUs: ConnectX‐7 OSFP (สําหรับเครื่องรับเสียง OSFP นี้) DPUs BlueField‐3 ยอมรับตัวแปร QSFP112
คาเบลไฟเบอร์ที่แนะนํา: NVIDIA MFP7E10 (ตรง) และ MFP7E20 (1: 2 splitter) คาเบลครอสโอเวอร์ประเภท B พร้อมเครื่องเชื่อม MPO-12/APC
โปรโตคอล: InfiniBand NDR และ 400GbE (ตรวจพบโดยอัตโนมัติตามโฮสต์)
เครื่องรับสัญญาณ OSFP ช่องเดียวไม่ควรใช้ในสวิตช์ ทั้ง 2 เส้นใยในเครื่องรับสัญญาณสองช่องต้องมีประเภทเดียวกัน (straight) หรือ splitter (splitter) และไม่สามารถผสมผสานกันได้
รายละเอียดเทคนิค
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | 400G OSFP SR4 มัลติโม้ดทรานซิสเวอร์ |
| ปัจจัยรูปแบบ | OSFP (สอดคล้องกับ MSA), flat-top |
| อัตราข้อมูล | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| เครื่องเชื่อมแสง | MPO-12/APC ตัวเดียว (8 ใยกิจกรรม: 4 TX + 4 RX) |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM4) | สูงสุด 50 เมตร (มี 2 แผ่นพลาช) |
| ระยะทาง (OM3) | สูงสุด 30 เมตร (มี 2 แพทช์แพนลด์) |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V) 3.465V |
| พลังงานสูงสุด (400G, 4-ch) | 8.5W สูงสุด (เฉพาะ 8W) |
| พลังงานสูงสุด (200G, 2-ch) | 5.5W สูงสุด (เฉพาะ 5W) |
| โหมดพลังงานต่ํา | 2W สูงสุด |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C (DDM ถึง 75 °C) |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% ∼ 95% (ไม่ประปา) |
| อินเตอร์เฟซการจัดการ | I2C (สอดคล้องกับ CMIS 4.0) |
| การวินิจฉัยดิจิตอล | อุณหภูมิ, Vcc, bias, Tx/Rx พลังต่อเส้นทาง |
| ความปลอดภัยของเลเซอร์ | ประเภท 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| ดึงแท็บ | Tan (มัลติโมด) |
| กล่องเชื่อม | สีเขียว (MPO‐12/APC) |
| เลขรุ่น | MMA4Z00-NS400 |
โหมด 200G (2 ช่อง) เปิดอัตโนมัติเมื่อใช้สายแบ่ง 1: 2 (ซีรีส์ MFP7E20) การบริโภคพลังงานลดลงตามสัดส่วน
คู่มือการเลือกสินค้า
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ปัจจัยรูปแบบ | ความกว้าง |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, มัลติโมด, MPO‐12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (มุมสอง) | 800G OSFP 2*400G SR4 ที่มีสองประตู | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (แบบ QSFP112) | QSFP112 | 50m OM4 |
สําหรับความสอดคล้อง DPU BlueField‐3 ใช้ตัวแปร QSFP112 (MMA1Z00‐NS400) โมดูล OSFP นี้สําหรับตัวปรับ OSFP ConnectX‐7 เท่านั้น
ข้อดีสําคัญ
- รูปแบบความเร็วยืดหยุ่น: การทํางาน 200G/400G อัตโนมัติตามประเภทเคเบิล (ตรงหรือแบ่ง)
- ประสิทธิภาพการใช้พลังงาน: สูงสุด 5.5W ในโหมด 200G
- การออกแบบ OSFP ที่คอมแพคต์: เปลือกชั้นเรียบรวมกับ ConnectX‐7
- โปรต็อกอลไม่รู้ตัว: อัตโนมัติตรวจพบ InfiniBand NDR หรือ 400GbE, ยืดหยุ่นการจัดเก็บสินค้า
- ความสมบูรณ์แบบของสัญญาณสูงสุด: การเคลือบ APC ลดการสะท้อนกลับให้น้อยที่สุดเพื่อความน่าเชื่อถือของ PAM4
- การวินิจฉัยครบวงจร: DDM ในเวลาจริงที่มีขั้นต่ําเตือน/เตือน
คํา ถาม ที่ ถาม บ่อย
ถาม: ความแตกต่างระหว่างรูปแบบ 400G และ 200G คืออะไร?
ตอบ: ในโหมด 400G ทั้ง 4 เลนจะทํางานด้วยสาย MFP7E10 สายตรง ในโหมด 200G เครื่องรับสัญญาณจะตรวจจับ 1: 2 สาย MFP7E20 โดยอัตโนมัติและเปิดใช้งานเพียง 2 เลนลดการบริโภคพลังงาน.
คําถาม: โมดูลนี้เข้ากันได้กับ DPU BlueField-3 ไหม?
A: ไม่ DPU BlueField-3 ยอมรับอุปกรณ์ QSFP112 เท่านั้น สําหรับ BlueField-3 ใช้ตัวแปร MMA1Z00-NS400 QSFP112
Q: ผมสามารถผสมสายตรงและสายแยกในเครื่องรับสัญญาณสองท่าได้หรือไม่?
A: ไม่ ทั้งเส้นใยในเครื่องรับ OSFP สองท่าต้องมีชนิดเดียวกัน
ถาม: สายไฟเบอร์แบบไหนที่ต้องการ?
A: ใช้สายครอสโอเวอร์ประเภท B ของ NVIDIA พร้อมเครื่องเชื่อม MPO‐12/APC ∙ MFP7E10 สําหรับสายตรง 400G หรือ MFP7E20 สําหรับสายแยก 200G
คําถาม: ระยะทางสูงสุดของเครื่องรับสัญญาณนี้คืออะไร?
A: 50m ผ่านไฟเบอร์มัลติโมด OM4 (มีสองจุดเชื่อมต่อแพทช์แพนล) หรือ 30m ผ่าน OM3
ถาม: โมดูลนี้สามารถใช้ในสวิตช์อีเทอร์เน็ตได้หรือไม่
A: เครื่องรับสัญญาณ OSFP ท่าทางเดียว เช่น MMA4Z00-NS400 ไม่ได้ถูกออกแบบมาเพื่อใช้ในสวิตช์ แต่ถูกออกแบบมาสําหรับแอดป์เตอร์ ConnectX-7/OSFPเครื่องรับสัญญาณ OSFP สองท่าถูกใช้ในสวิตช์ Quantum‐2 และ Spectrum‐4.
ข้อควรระวังในการใช้
เตือนความปลอดภัยเลเซอร์: การเผชิญกับแสงเลเซอร์อาจทําให้เกิดความเสียหายต่อตา ใช้เครื่องป้องกันใบหน้าขณะที่มือกับผลิตภัณฑ์นี้ และเก็บแสงเลเซอร์ให้ห่างจากตาและใบหน้า
- เก็บหมวกฝุ่นบนสายเชื่อมออฟติกทุกครั้งที่สายไฟเบอร์ไม่เชื่อม
- ดําเนินการทําความสะอาดทั้งช่องรับสัญญาณและสายเชื่อมเคเบิล ก่อนการใส่ ٪ 80% ของปัญหาเชื่อมโยงที่เกี่ยวข้องกับสายเชื่อมไฟฟ้าสกปรก
- สังเกตมาตรการป้องกัน ESD มาตรฐานระหว่างการติดตั้งและการจัดการ
- ไม่ใช้อุปกรณ์เหลวกับเครื่องเชื่อมไฟฟ้า; ใช้เครื่องมือและวิธีทําความสะอาดที่ได้รับการอนุมัติ
- ใช้สายไฟเบอร์ไฟเบอร์ที่จัดส่งโดย NVIDIA หรือมีคุณภาพเท่านั้น (ซีรีส์ MFP7E10/MFP7E20)
- รับรองว่าโมดูลถูกใส่และล็อคไว้อย่างเต็มที่ เพื่อป้องกันปัญหาด้านความร้อนและความเชื่อมต่อ
แมทริกซ์ความเข้ากันได้
| ประเภทอุปกรณ์ | แพลตฟอร์มที่รองรับ |
|---|---|
| สวิตช์ InfiniBand | NVIDIA Quantum‐2 (มีเครื่องรับสัญญาณ OSFP 2 ท่า) |
| สวิตช์อีเทอร์เน็ต | NVIDIA Spectrum‐4 (มีเครื่องรับสัญญาณ OSFP 2 สนาม) |
| เครื่องปรับ | ConnectX‐7 / OSFP (โมดูลนี้) |
| DPUs | ไม่เข้ากันได้กับ BlueField-3 (ใช้ QSFP112 variant) |
| สายไฟที่แนะนํา | MFP7E10 (แบบตรง) MFP7E20 (แบบแยก) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันตัวปรับรองรองรับ OSFP (ConnectX‐7/OSFP)
- ตรวจสอบความเร็วที่ต้องการ: 400G (สายไฟตรง) หรือ 200G (สายไฟแยก)
- เลือกสายไฟเบอร์ที่เหมาะสม: MFP7E10 (ตรง) หรือ MFP7E20 (แยก)
- รับประกันว่าโรงงานไฟเบอร์เป็น OM3 หรือ OM4 มัลติโมด ด้วยเครื่องเชื่อม MPO‐12/APC
- ตรวจสอบด้านสวิตช์ใช้เครื่องรับสัญญาณ OSFP สองท่าที่เข้ากันได้
- ตรวจสอบงบประมาณพลังงานและการเย็นสําหรับโมดูล OSFP
สินค้าที่เกี่ยวข้อง
- MMA4Z00-NS twin-port OSFP 800G 2*400G SR4 transceiver (ด้านสวิตช์)
- MMA1Z00-NS400 400G QSFP112 SR4 (สอดคล้องกับ BlueField-3)
- MFP7E10‐Nxxx ∙ สายไฟฟ้าเส้นตรง 4 ช่อง
- MFP7E20‐Nxxx ราคา 1: 2 สปลิเตอร์เคเบิลไฟเบอร์ครอสโวร์
- การ์ดแอดป์เตอร์ ConnectX‐7 / OSFP
