800G OSFP SR8 เครื่องรับสัญญาณสําหรับสวิตช์ควอนตัม-2 และสเปคตรัม-4 MMA4Z00-NS 50m
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | ตัวรับส่งสัญญาณแสง Mellanox MMA4Z00-NS |
| เอกสาร: | MMA4Z00-NS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50ม | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
| เน้น: | 800 กรัม Osfp Sr8 เครื่องรับสัญญาณ,เครื่องรับสัญญาณ Nvidia Quantum-2,เครื่องรับสัญญาณ OSFP ขนาด 50m |
||
รายละเอียดสินค้า

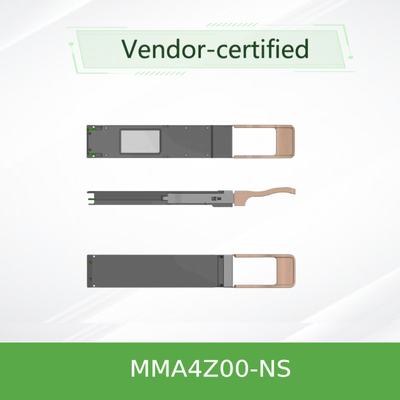

NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 มัลติโมดทรานซิสเวอร์
2 × 400Gb/s โมดูลออปติกัล 8 ช่อง 100G-PAM4 สําหรับสวิตช์ควอนตัม-2 และสเปคตรัม-4
ภาพรวมสินค้า
รายการNVIDIA MMA4Z00-NSเป็นเครื่องรับส่งแบบคู่ 800Gb/s OSFP SR8 มัลติโมด Twin-port ที่รวมเครื่องรับส่ง 400Gb/s อิสระสองเครื่องเข้าสู่ OSFP แบบเดียวมันใช้เครื่องเชื่อมไฟฟ้า MPO‐12/APC 4 ช่อง, แต่ละตัวรองรับ 400Gb / s ผ่านการปรับปรุง 100G-PAM4. การออกแบบที่นวัตกรรมนี้ทําให้ 64 ท่าทาง 400Gb / s ในสวิตช์ควอนตัม-2 32 กรง, ส่งความหนาแน่นในการสวิตช์ที่ไม่เคยมีมาก่อน.แฟร์มแวร์ตัวรับสัญญาณรองรองรับโปรโตคอล InfiniBand NDR และ 400GbE โดยอัตโนมัติ. มีให้เลือกในรูปแบบ finned-top (สวิตช์ที่เย็นด้วยอากาศ) และ flat-top (DGX H100 / ที่เย็นด้วยของเหลว)
ลักษณะสําคัญ
- อัตราข้อมูล:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 เลน
- การสนับสนุนโปรโตคอล:InfiniBand NDR, 400GbE (ตรวจพบด้วยตัวเอง)
- อินเตอร์เฟซทางออนไลน์:เครื่องเชื่อม MPO‐12/APC 2 เครื่อง (แต่ละ 4 ชิ้น)
- ความยาวคลื่น:850nm VCSEL
- ระยะทาง:50m OM4 / 30m OM3
- การบริโภคพลังงาน17W แม็กซ์ (15W แบบ) / 2W นอนพลังงานต่ํา
- เครื่องติดต่อร้อน:ปัจจัยรูปแบบ OSFP สอดคล้องกับ OSFP MSA
- การบริหาร:สอดคล้องกับ CMIS 4.0 อินเตอร์เฟซ I2C
- การวินิจฉัยดิจิตอลDDM สําหรับอุณหภูมิ, โวลเตชั่น, bias, Tx/Rx กําลัง
- การปฏิบัติตาม:RoHS ความปลอดภัยเลเซอร์ชั้น 1M
เทคโนโลยีและการออกแบบ
MMA4Z00-NS เป็นนวัตกรรมสําคัญของ NVIDIA ที่ทําให้มีเครื่องยนต์ตัวรับ 400G ที่เป็นอิสระสองเครื่องภายในโครง OSFP เดียวนี้ได้รับการบรรลุผ่านการจัดวางเครื่องเชื่อมตั้งฉีดสิทธิบัตรที่รองรับเครื่องเชื่อมแสง MPO‐12/APC สองใน OSFP รูปแบบ. เครื่องยนต์แต่ละตัวรองรับ 4 เส้นทางการปรับปรุง 100G-PAM4 โดยใช้เทคโนโลยี VCSEL 850nm.ขณะที่รุ่น flat-top ได้ถูกออกแบบมาสําหรับระบบ DGX H100 Cedar-7 และสภาพแวดล้อมที่เย็นด้วยเหลว. เครื่องรับเสียงรองรับการปรับปรุง Tx equalization, Rx ปริมาตรการออกแบบ Rx, และการวินิจฉัยดิจิตอลครบวงจรกับ PRBS generator / checker และลุปแบ็คโหมด

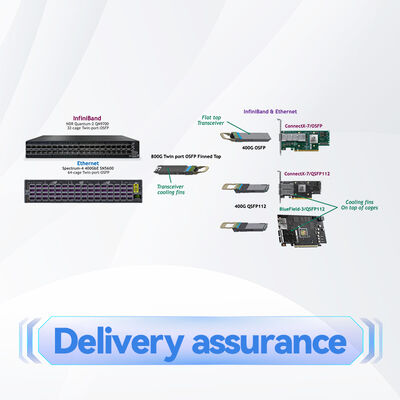

การใช้งานทั่วไป
- เครื่องปรับปรุงความร้อนเชื่อมต่อสวิทช์ควอนตัม-2 หรือสเปคตรัม-4 ที่ความเร็ว 800Gb/s โดยใช้สายไฟเบอร์ MFP7E10 สองสายตรง
- เครื่องปรับเปลี่ยน 400G:เชื่อมต่อกับแอดป์เตอร์ ConnectX‐7/OSFP หรือ BlueField‐3/QSPP112 ที่ 400G โดยใช้สายตรง

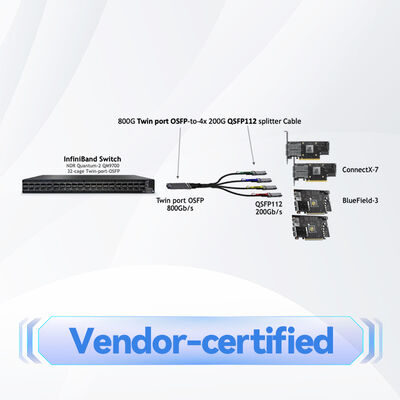

- เครื่องปรับเปลี่ยนสวิตช์เป็นสี่ 200G:ใช้สายแบ่ง MFP7E20 1:2 เพื่อเชื่อมต่อกับตัวปรับ 200G สี่ตัว โดยการลดพลังงานอัตโนมัติในเครื่องรับ 400G
- การบูรณาการ DGX H100รุ่น Flat-top เชื่อมต่อระบบ GPU Cedar‐7 กับสวิตช์ Quantum‐2 หรือ Spectrum‐4
- สวิตช์ต่อสวิตช์ (2 × 400G):ส่งเส้นไฟเบอร์สองเส้นไปยังสวิตช์ที่แตกต่างกัน เพื่อเชื่อมโยงแบบสองแบบ 400G
ความเหมาะสม
สวิตช์:NVIDIA Quantum‐2 (InfiniBand NDR) และ Spectrum‐4 (Ethernet 400G) - ทั้งคู่ต้องใช้เปลือก OSFP ปีกบนสําหรับการทํางานที่เย็นด้วยอากาศ
อัดแปลง / DPUs:ConnectX‐7/OSFP, ConnectX‐7/QSFP112, BlueField‐3/QSFP112 เครื่องรับสัญญาณ OSFP ที่มีปากช่องเดียว (MMA4Z00‐NS400) ไม่ควรใช้ในสวิตช์
สายไฟเบอร์ที่แนะนํา:MFP7E10 (ตรง, 4‐ch ถึง 4‐ch) และ MFP7E20 (1:2 splitter, 4‐ch ถึง 2×2‐ch) - ทั้งคู่เป็นชนิด B crossover กับ MPO‐12/APC
กติกาสําคัญ:ทั้งสองเส้นใยในเครื่องรับแอนด์รับแอนด์รับ must เป็นชนิดเดียวกัน (ทั้งเส้นตรงหรือทั้งสายแยก) - ไม่สามารถผสมผสานกันได้
โปรต็อกอล:อัตโนมัติตรวจจับ InfiniBand NDR หรือ 400GbE โดยใช้โปรโตคอลสวิตช์
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | 800G Twin-port OSFP SR8 มัลติโมดทรานซิสเวอร์ |
| ปัจจัยรูปแบบ | OSFP (แบบปีกหรือแบบปลาท็อป) |
| อัตราข้อมูล | 800Gb/s (2× 400Gb/s) - 8× 100G‐PAM4 |
| เครื่องเชื่อมแสง | 2 MPO‐12/APC (แต่ละ 4 ช่อง) |
| สายใยประกอบละท่าเรือ | 8 (4 TX + 4 RX) ต่อเครื่องเชื่อม MPO |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM4) | สูงสุด 50 เมตร (มี 2 แผ่นพลาช) |
| ระยะทาง (OM3) | สูงสุด 30 เมตร (มี 2 แพทช์แพนลด์) |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V - 3.465V) |
| พลังงานสูงสุด (มีผล) | 17W สูงสุด (เฉพาะ 15W) |
| โหมดพลังงานต่ํา | 2W สูงสุด |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| อินเตอร์เฟซการจัดการ | I2C (สอดคล้องกับ CMIS 4.0) |
| การวินิจฉัยดิจิตอล | อุณหภูมิ, Vcc, bias, Tx/Rx พลังต่อเส้นทาง |
| ความปลอดภัยของเลเซอร์ | ประเภท 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| เลขรุ่น | MMA4Z00-NS |
รุ่น Finned-top สําหรับสวิตช์ Quantum-2 / Spectrum-4 ที่เย็นด้วยอากาศ รุ่น Flat-top (MMA4Z00-NS-FLT) สําหรับ DGX H100 Cedar-7 และระบบที่เย็นด้วยเหลว
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ปัจจัยรูปแบบ | ด้านบน |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, มัลติโมด, MPO‐12/APC, 850nm, 50m | OSFP | ปลาป่า |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, มัลติโมด, MPO‐12/APC, 850nm, 50m | OSFP | แบน |
| MMA4Z00-NS400 | 400G OSFP SR4, Single-port (สําหรับ ConnectX-7 / OSFP แอดป์เตอร์) | OSFP | แบน |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (สําหรับ ConnectX‐7/QSFP112 และ BlueField‐3) | QSFP112 | -- |
MMA4Z00-NS (finned) ต้องการสําหรับสวิตช์ที่เย็นด้วยอากาศ Quantum‐2 และ Spectrum‐4 ตัวแบบ flat-top สําหรับ DGX H100 และระบบที่เย็นด้วยเหลว
ข้อดี
- ความหนาแน่นที่ไม่มีคู่แข่ง64 ท่าทาง 400Gb / s ในสวิตช์ควอนตัม-2 32 กรง - ความหนาแน่น 2 เท่าเมื่อเทียบกับการออกแบบที่ปกติ
- การใช้งานแบบยืดหยุ่นรองรับสวิตช์-ทู-สวิตช์ (800G), สวิตช์-ทู-แอพแทคเตอร์ (2×400G) และสวิตช์-ทู-4 แอดป์เตอร์ (4×200G) ด้วยสายแบ่ง
- ปฏิบัติตามระเบียบอัตโนมัติตรวจจับ InfiniBand หรือ Ethernet ปรับปรุงการจัดเก็บสินค้าและ logistics
- ประสิทธิภาพพลังงาน:โหมดนอนพลังงานต่ํา 2W และการลดพลังงาน 200G อัตโนมัติทางด้านตัวรับ
- เครื่องเชื่อมต่อสายไฟหลากหลาย:รองรับสายตรงหรือสายแยกที่มีการเลือกความยาวที่อิสระ (สายทั้งสองสายต้องมีชนิดเดียวกัน)
- ความน่าเชื่อถือที่พิสูจน์ได้:การรับรองระบบ NVIDIA end-to-end รับประกันผลงานที่ดีที่สุด
บริการและการสนับสนุน
ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของ NVIDIA กลุ่มฮ่องกง Starsurge Group ให้บริการ:
- การให้คําปรึกษาด้านเทคนิคก่อนการขาย สําหรับการออกแบบสายเชื่อมต่อทางออปติก 800G/400G
- โลจิสติกส์ทั่วโลกที่มีการติดตามในเวลาจริง และการสนับสนุนการชําระสินค้า
- การปกปิดการรับประกันอุปกรณ์ NVIDIA มาตรฐาน
- การแนะนําเกี่ยวกับฟอร์มแวร์/ความสอดคล้องสําหรับแพลตฟอร์ม Quantum‐2 และ Spectrum‐4
- การสนับสนุนหลายภาษา (ภาษาอังกฤษ, ภาษาแมนดาริน, ภาษาคานโตเนส) ผ่านอีเมลหรือโทรศัพท์
คํา ถาม ที่ ถาม บ่อย
ถาม: ความแตกต่างระหว่างแบบปีกและแบบปีกเรียบคืออะไร?
A: ปลายปลาย (MMA4Z00-NS) สําหรับสวิทช์ควอนตัม-2 และสเปคตรัม-4 ที่ทําความเย็นด้วยอากาศที่มีการลดการไหลของอากาศ ปลายราบ (MMA4Z00-NS-FLT) สําหรับระบบ DGX H100 Cedar-7 และสภาพแวดล้อมที่ทําความเย็นด้วยของเหลว
ถาม: ผมสามารถใช้สายตรงและสายแยกกันได้ในเครื่องรับเดียวกันไหม?
A: ไม่. ทั้งสองพอร์ตไฟเบอร์ในเครื่องรับ OSFP สองพอร์ตต้องใช้ชนิดเคเบิลเดียวกัน - ทั้งตรง (MFP7E10) หรือทั้งแยก (MFP7E20).
คําถาม: ระยะทางสูงสุดของเครื่องรับสัญญาณนี้คืออะไร?
A: 50m ผ่านไฟเบอร์มัลติโมด OM4 (มีสองจุดเชื่อมต่อแพทช์แพนล) หรือ 30m ผ่าน OM3
Q: หน่วยนี้สามารถใช้ใน ConnectX-7 adapters ได้หรือไม่?
ตอบ: เปล่า นี่คือตัวรับสวิทช์สองท่าทาง สําหรับตัวปรับ ConnectX‐7 ใช้ตัวรับ OSFP (MMA4Z00‐NS400) หรือ QSFP112 (MMA1Z00‐NS400) ที่มีท่าทางเดียว
ข้อควรระวังในการใช้
คําเตือนความปลอดภัยเลเซอร์:การเผชิญหน้ากับแสงเลเซอร์อาจทําให้เกิดความเสียหายต่อตา ใช้เครื่องป้องกันหน้าระหว่างการใช้สินค้านี้ และเก็บแสงเลเซอร์ให้ห่างจากตาและใบหน้า
- ปิดฝุ่นไว้บนเครื่องเชื่อมไฟฟ้าทั้งสองครั้ง เมื่อสายไฟเบอร์ไม่เชื่อม
- ดําเนินการทําความสะอาดช่องรับสัญญาณและสายเชื่อมเคเบิลก่อนการใส่ - 80% ของปัญหาเชื่อมโยงเกี่ยวข้องกับสายเชื่อมแสงที่สกปรก
- ต้องปฏิบัติตามมาตรฐานการป้องกัน ESD ระหว่างการติดตั้งและการจัดการ
- ไม่ใช้น้ําเหลวกับเครื่องเชื่อมแสง ใช้เครื่องมือและวิธีทําความสะอาดที่ได้รับการอนุมัติ
- ใช้สายไฟเบอร์ไฟเบอร์ที่นํามาโดย NVIDIA หรือมีคุณภาพเท่านั้น (ซีรีส์ MFP7E10/MFP7E20)
- สายไฟทั้งสองสายควรมีความยาวประมาณเท่ากัน เพื่อหลีกเลี่ยงความไม่เหมาะสมของความช้า (4,5ns/m)
- ให้แน่ใจว่าโมดูลถูกใส่และล็อคไว้อย่างเต็มที่ เพื่อป้องกันปัญหาด้านความร้อนและความเชื่อมต่อ
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยีของเครื่องมือเครือข่าย, บริการไอที, และการแก้ไขการบูรณาการระบบ ตั้งแต่ปี 2008 เราได้บริการลูกค้าทั่วโลกด้วยอุปกรณ์เครือข่ายรวมถึงสวิตช์, NICs,จุดการเข้าถึงแบบไร้สาย, เครื่องควบคุม, สายเคเบิล, และโมดูลออปติก ทีมงานขายและเทคนิคที่ประสบการณ์ของเราสนับสนุนอุตสาหกรรมที่หลากหลาย เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน, และธุรกิจเรานําเสนอคําตอบตามความต้องการ, โลจิสติกส์ทั่วโลก และการสนับสนุนหลายภาษา - ทั้งหมดนี้ถูกสร้างขึ้นบนความมุ่งมั่นของลูกค้าในด้านความน่าเชื่อถือ, ผลงานและความสามารถในการปรับขนาด
ความ จริง สําคัญ
| เลขส่วน: | MMA4Z00-NS |
| สารประกอบรูป: | OSFP (ปีกบน) |
| อัตราข้อมูล: | 800G (2×400G) |
| เครื่องเชื่อม: | 2× MPO‐12/APC |
| ระยะทาง: | 50m OM4 / 30m OM3 |
| ความยาวคลื่น: | 850nm VCSEL |
| พลังงาน | 17W สูงสุด / 2W นอน |
| การใช้งาน: | คอนตัม-2 สเปคเตอร์-4 |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าสวิทช์ของคุณรองรับ OSFP ทูพอร์ตทรานซีเวอร์ (Quantum‐2 หรือ Spectrum‐4)
- เลือกตัวแปรด้านบนที่ถูกต้อง: ปีกด้านบนสําหรับสวิทช์ที่เย็นด้วยอากาศ, ปลาท็อปสําหรับ DGX/เย็นด้วยเหลว
- เลือกชนิดเคเบิล: สายตรง (MFP7E10) สําหรับ 400G ต่อบอร์ด หรือสายแยก (MFP7E20) สําหรับ 200G ต่อบอร์ด
- ให้แน่ใจว่าสายไฟทั้งสองสายมีประเภทเดียวกัน (ทั้งสายตรงหรือทั้งสายแบ่ง)
- ตรวจสอบว่าโรงงานไฟเบอร์เป็น OM3 หรือ OM4 พร้อมเครื่องเชื่อม MPO‐12/APC
- ตรวจสอบความต้องการอุณหภูมิบริเวณของสวิทช์ (สูงสุด 35 °C กับพัดลมทั้งหมด, 30 °C กับพัดลมเสีย)
- ยืนยันโปรโตคอล: InfiniBand NDR หรือ 400GbE (ตรวจพบโดยอัตโนมัติ)
